供電電路大致構成

CPU主供電是CPU工作的一個重要條件，大多由電源IC、場效應管、電感線圈、電容等組成，有時會再加入穩壓二極管、三極管組成CPU主供電路。

電腦主板主板通電后，電源IC（又叫PWM Control）開始工作，發出脈沖信號，使得兩個場效應管輪流導通，當負載兩端的電壓VCORE（如CPU需要的電壓）要降低時，通過MosfET場效應管的開關作用，外部電源對L2電感進行充電并達到所需的額定電壓。

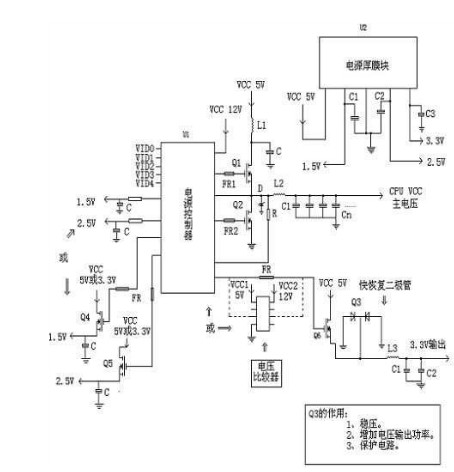

當負載兩端的電壓升高時，通過MosfET場效應管的開關作用，外部電源供電斷開，電感L2釋放出剛才充入的能量，這時的L2電感就變成了電源繼續對負載供電。隨著L2電感上存儲能量的消耗，負載兩端的電壓開始逐漸降低，外部電源通過MosfET場效應管的開關作用又要充電。依此類推在不斷地充電和放電的過程中就行成了一種穩定的電壓，永遠使負載兩端的電壓不會升高也不會降低。供電圖如下：

注：此電路為Pentium Ⅲ以前主板常采用，一般輸出CPU核心供電2.0V，外核供電2.5V，內核供電1.5V，內存3.3V（也有北橋、南橋通過這種方式供電）。

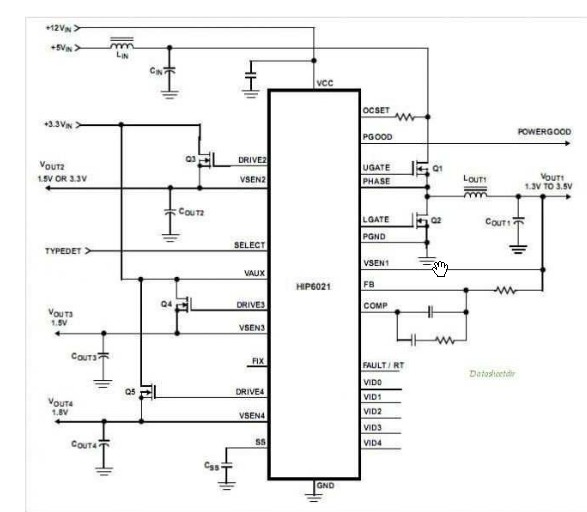

CPU單相供電電路工作原理詳解：ATX5V經過Lin加到Q1的D極，12V功過電容濾波直接加到HIP3021的Vcc，此時HIP3021開始工作，通過內部振蕩電路產生矩形波信號經UGATE和LGATE分別輸出控制Q1和Q2的G極；當Q1接到控制信號后導通，并向電感Lout1充電，當Lout1充電達到額定電壓2V左右（不同檔次的CPU不一樣）時Q1截止，Q2導通，電感Lout1放電輸出向CPU核心電壓供電。

當Lout1電感放電低于2V時，Q2截止，Q1導通再次給電感充電；通過Q1和Q2輪流導通控制Lout1輸出一個恒定的電壓供給CPU。當我們插上CPU時，VID0-VID4識別到CPU內部電平設置，通過HIP6021內部A/D數模轉換，再通過比較器比較控制Q1和Q2的占空比，從而調整輸出適合CPU正常工作的電壓。

POWERGOOD為電源信號，當CPU供電正常時此信號發出CPU開始工作。

FB為反饋信號，反饋電路監控輸出電壓和電流是否超出額定值，IC通過反饋電路反饋回來的信號調整內部控制電路，控制Q1和Q2的占空比，始終保持輸出恒定的電壓和電流供給CPU。

故障的第一表現為：CPU核心電壓（Vcore）不正常。而這有兩種情況：

第一是：CPU核心電壓偏高或偏低：

電壓偏高查Q1是否擊穿或查反饋電路。電壓偏低查Q2擊穿或電容漏電以及短路。

第二種是：無供電

首先測量Q1 D極5V是否正常：如果不正常就修復ATX 5V到Q1 D極之間的電路（通常情況下很少壞）如果正常就繼續第二個維修步驟：查Q1 G極控制波形：如果正常就需要更換Q1和Q2，如果不正常就繼續第三個維修步驟：查電源IC的12V供電：如果不正常就更換12V供電保險電阻或查ATX12V到IC之間的線路，如果正常就繼續第四個維修步驟：檢查VID0-VID4電路，如果不正常就需要更換5V上拉排阻或與之相關的監控芯片、I/O、緩沖器。如果正常就繼續第五個維修步驟：查IC周圍電路：如果正常就更換掉電源IC，如果不正常就更換OCSET相關電容。

經驗提示：一般內核1.5V和外核2.5V不正常大多為輸出此電壓的場效應管或穩壓管損壞。
