水平子系統是綜合布線結構的一部分，它由配線間至信息插座的電纜和工作區用的信息插座等組成，典型的水平子系統連接如圖2.2所示。水平子系統線纜通常沿樓層的地板或吊頂布線。




水平子系統宜采用4對雙絞電纜

水平子系統在高速率應用的場合，可采用光纜及相關連接硬件。水平子系統根據整個綜合布線的要求，應在配線間或設備間的配線裝置上進行連接，以構成語音、數據、圖像、樓宇監控等系統并進行管理。

水平子系統線纜宜按下列原則選用：

①普通型電纜宜用于一般場合；

②填充型實芯電纜宜用于有空氣壓力的場合；

③水平子系統線纜長度宜為90m.

綜合布線的信息插座是水平線纜在工作區的終端，信息插座宜按下列標準選用：

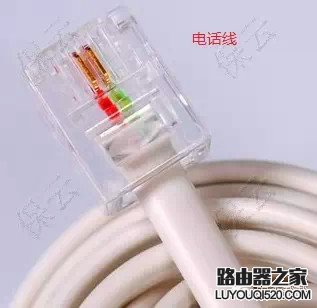

①單個3類線連接的4針信息插座用于基本型低速率信息傳輸系統；

②單個5類線連接的8針信息插座用于基本型高速率信息傳輸系統；

③兩個3類線連接的4針信息插座用于增強型低速率信息傳輸系統；

④兩個5類線連接的8針信息插座用于增強型高速率信息傳輸系統。

光纜連接的多媒體信息插座用于綜合型高速率信息傳輸系統。一個給定的綜合布線設計可采用多種類型的信息插座。信息插座應在內部做固定線連接。

1.為了在交叉連接處便于鏈路管理，不同類型的信號應規定在相應的線纜對上傳輸，并且用統一的色標表示。為了適應語音、數據多媒體及監控設備的發展，語音及監控部分，應選用較高類型的電纜；數據及多媒體部分應選用光繩；設計的水平線纜走向，應便于維護和擴充。

2.有些應用系統在水平布線的信息插座處需要電氣器件（如阻抗匹配器件）、這些電氣器件不能作為水平布線的一部分安裝。如果需要，他們只能接在信息插座外部，起到轉接的作用。

3.橋接配線不能歸為水平線。

4.跳線是水平子系統與干線子系統在配線架上的連接。

5.對接時工作區終端設備與信息插座的連接。

至此，工作區的終端通信設備通過接插軟線和水平布線已連接到樓層設備配線間了。配線間的有源設備與配線架上的連接，工作區終端設備與水平子系統信息插座的連接關系如圖2.4所示。



水平布線線纜類型

選擇水平子系統的線纜，要依據建筑物信息的類型、容量、帶寬和傳輸速率來確定。在水平子系統中推薦采用的電纜、光纖形式為：

① 100Ω雙絞電纜；

②8.3/125μm單模光纖；

③62.25/125μm多模光纖。

允許采用的電纜、光纖形式為：

①150Ω雙絞電纜；

②10/125μm單模光纖；

③50/125μm多模光纖。

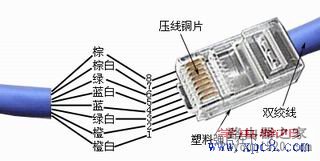

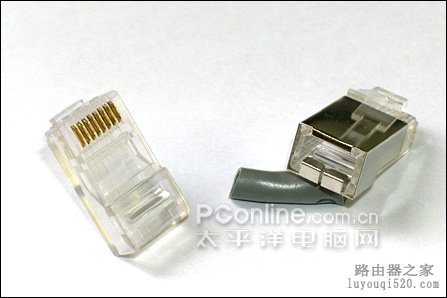

水平子系統中采用雙絞電纜時，根據需要可選用非屏蔽雙絞電纜或屏蔽雙絞電纜。隨著微電子技術的發展，應用系統設備輸出端口都已使用標準接口，如RJ-45型插座，所以50Ω的同軸電纜不宜選用。
