標準568B：橙白--1，橙--2，綠白--3，藍--4，藍白--5，綠--6，棕白--7，棕--8?！?/div>
在整個網絡布線中應用一種布線方式，但兩端都有RJ-45 plug 的網絡聯線無論是采用端接方式A，還是端接方式B， 在網絡中都是通用的。雙絞線的順序與RJ45頭的引腳序號--對應。10M以太網的網線使用1，2，3，6編號的芯線傳遞數據，100M以太網的網線使用4，5，7，8編號的芯線傳遞數據。為何現在都采用4對(8芯線)的雙絞線呢？這主要是為適應更多的使用范圍，在不變換基礎設施的前提下，就可滿足各式各樣的用戶設備的接線要求。例如,我們可同時用其中一對絞線來實現語音通訊。
1、2用于發送，3、6用于接收，4、5，7、8是雙向線?！?、2線必須是雙絞，3、6雙絞，4、5雙絞，7、8雙絞?！?/div>
下面介紹幾種應用環境下雙絞線的制作方法?！DI表示此口是級連口，而MDI-X時表示此口是普通口。
1) PC等網絡設備連接到HUB 時, 用的網線為直通線, 雙絞線的兩頭連線要一一對應，此時，HUB為MDI-X口，PC為MDI口。10Mbps網線只要雙絞線兩端一一對應即可，不必考慮不同顏色的線的排序，而如果使用100M速率相連的話，則必須嚴格按照EIA/TIA 568A或568B布線標準制作。
2)在進行間HUB級連時，應把級連口控制開關放在MDI（Uplink）上，同時用直通線相連。如果HUB沒有專用級連口,或者無法使用級連口，必須使用MDI-X 口級連，這時，我們可用交叉線來達到目的，這里的交叉線, 即是在做網線時，用一端RJ-45 plug 的1腳接到另一端RJ-45 plug 的3腳；再用一端RJ-45 plug 的2腳接到另一端RJ-45 plug 的6腳。
可按如下色譜制作：
A端：橙白，橙，綠白，藍，藍白，綠，棕白，棕；
B端：綠白，綠，橙白，藍，藍白，橙，棕白，棕。
網線水晶頭制作（接法）圖解
同時，我們也應該知道，級連HUB間的網線長度不應超過100米, HUB的級連不應超過4級。因交叉線較少用到，故應做特別標記，以免日后誤作直通線用，造成線路故障。另外交叉網線也可用在兩臺微機直連。
最后須對線路進行通斷測試, 用RJ-45測線儀測試時，4個綠燈都應依次閃爍。軟件調試最常用的辦法, 就是用操作系統自帶的Ping 命令。 如果工作站得到服務器的響應則表明線路正常和網絡協議安裝正常, 而這是網絡應用軟件能正常工作的基礎。
雙絞線接頭(RJ45)針腳號碼定義
10M雙絞線接頭的標準接法線材要求CAT-3(3類線).100M雙絞線接頭的標準接法
線材要求CAT-5(5類線)，接頭接法與10M完全兼容。
1000M雙絞線接頭的標準接法
線材要求CAT-5e(5類增強線，俗稱超五類)，接頭接法與10M/100M完全兼容。
1000 Base-T雙向地使用了RJ45接頭中全部信號線。線材用5類線雖然也能工作，但是推薦使用5類增強線。

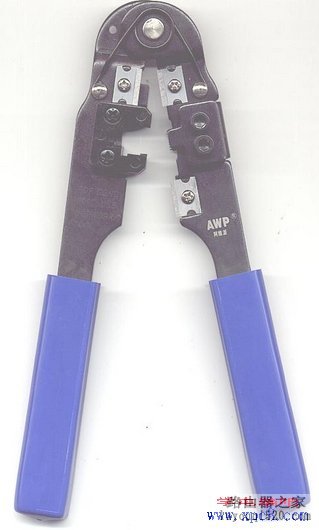

網線水晶頭制作需要的工具：壓線鉗
網線水晶頭接法詳解：壓線鉗
在了解了以上知識后就可以人制作網線水晶頭了：
步驟1：剝線——選擇一條長度合適的雙絞線，用壓線鉗的剝線刀口將雙絞線的一端剝掉約2cm的外絕緣皮，露出4對8根雙絞線，每根線上都有不同的顏色。根據需要的標準把線排列整齊，用壓線鉗的剪切刀口將8根雙絞線的頂端剪掉約4mm，以保證頭部平齊。
步驟2：水晶頭的連接與壓線——拿一個水晶頭，將有金屬銅觸點的一面向上，按照從左到右為1-8引腳的線序?qū)㈦p絞線插入水晶頭的線槽中。又絞線的銅線應盡量向水晶頭內部推，直到從水晶頭的頂部能夠看到銅線為止（此時應注意將雙絞線的外皮也一并推入水晶頭內，以保證在壓線時水晶頭尾部的塑料固定片能將其壓住，增強整體的挨肩抗拉性），此時將水晶頭放入壓線鉗內，并用力將壓線鉗壓到底即可。

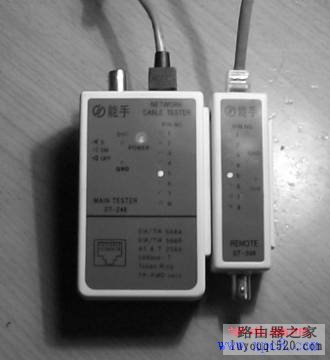

步驟3：測線：測線的目的是檢查水晶頭的銅觸點是否與雙絞線接觸完好，及8根雙絞線的接線順序是否正確。網線水晶頭制作成功后測線器的燈會對應亮起，不亮說明我們?cè)趬壕€過程中出了問題，可以重新制作水晶頭。
