交換機作為當代不可或缺的網絡傳輸載體之一，功能強大，可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機，按交換機的配置可否改變可分為：模塊式 和固定配置式。

工具/原料

Cisco Packet Tracer

方法/步驟

首先我們先了解一下交換機的內部組成：

•CPU 交換機使用特殊用途集成電路芯片ASIC，以實現高速的數據傳輸。

•RAM/DRAM 主存儲器，存儲運行配置(類似于電腦內存)。

•NVRAM(非易失性RAM) 存儲啟動配置文件等。

•FlashROM(快閃存儲器) 存儲IOS系統(類似于電腦硬盤)。

•ROM 存儲開機診斷程序、引導程序和操作系統軟件。

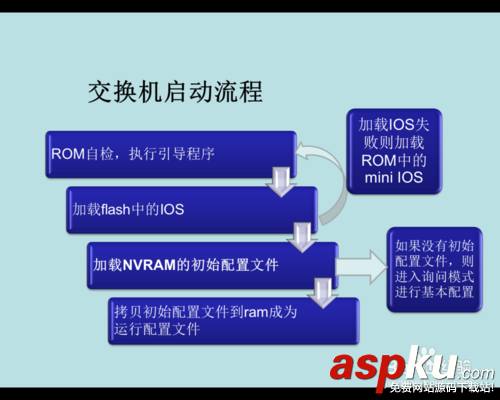

交換機啟動流程：

•ROM自檢，執行引導程序;

•加載flash中的IOS;

•加載NVRAM的初始配置文件;

•拷貝初始配置文件到ram成為運行配置文件;

交換機端口的三種鏈路類型，以太網端口有三種鏈路類型：access、trunk、hybird;

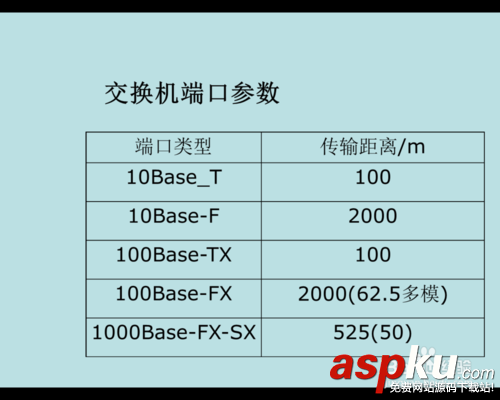

•轉發速率不同

•傳輸距離不一樣

•所接傳輸介質不一樣

Cisco交換機配置：

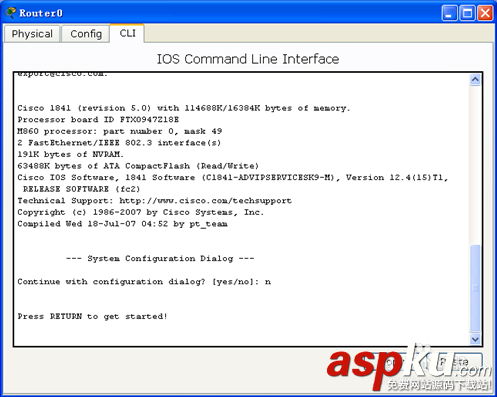

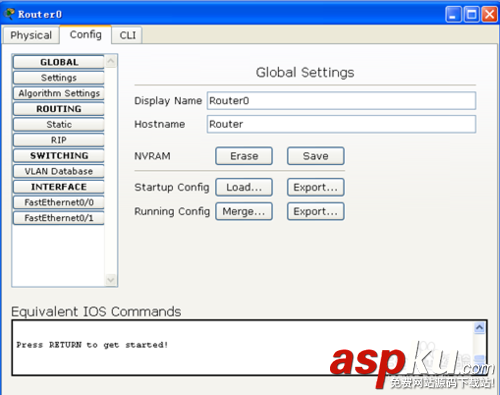

IOS內置Web瀏覽器(視窗)和命令行解釋器(CLI)(DOS) ,采用Web能實現部分配置管理功能，而CLI可全部配置管理功能

連接交換機方式：

交換機本身不帶輸入輸出設備(如鍵盤、顯示器) ;只有通過終端設備或普通的計算機來實現對其網絡操作系統的訪問，從而對其配置和管理 ;配置方式： –通過Console口(近距離) –Telnet(遠程，通過網絡) –Web或網管軟件(遠程，通過網絡) –TFTP(遠程，通過網絡)，主要用于升級

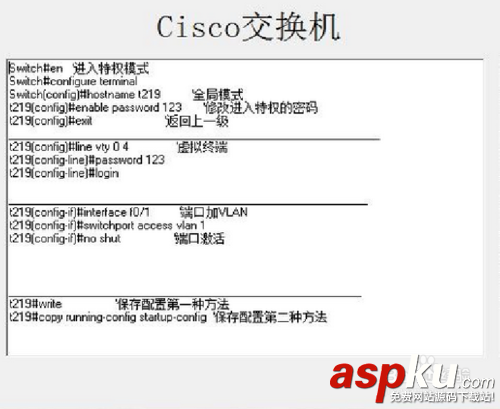

Cisco IOS命令行規則

簡寫規則：無歧義情況下，可以盡量少些字母

1.?可以顯示當前模式下所有可以執行的命令

2.命令的開始字母后面加?可以顯示提示

3.使用tab鍵可以補全無歧義的命令

4.不知道參數，就在命令后面空格，再寫?打回車，可以看到提示

5.如果要去掉某條配置命令，就在前面輸入no，再執行一次

6.要終止運行的命令，使用【Ctrl+C】
