首先我們取到交換機后對它進行非業務運行環境下加電。確保新交換機能跟我們的PC電腦正常通信。這里給出了五步走的思路：一是交換機與筆記本的連接；二是配置文件重命名為config.cfg；三是上傳config.cfg；四是拆下故障設備；五是安裝配置好了的新設備。
  一、工具及筆記本設置這里建議交換機在非業務環境進行加電和配置，避免不必要的影響正常業務。這里我們按交換機是無任何配置的交換機設置

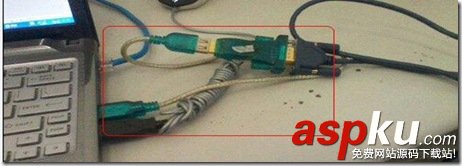

1. 物理連接交換機控制口及網卡交換機通電后，我們把交換機的CONSOLE數據線接到交換機端的CONSOLE口，找根直連網線，把我們的筆記本和交換機連接起來，只要能跟交換機通信就行了。如圖

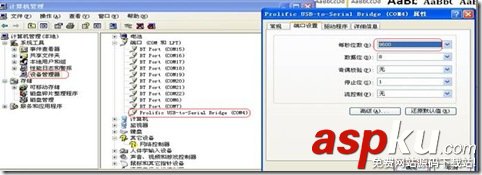

   那么另外一端，我們是不是可以接到自己的筆記本上呢，如果沒有相同的接口，只好用USB轉了哦，記得還要安裝usb轉串口驅動（網上找就有），這樣這條線才能工作的。  驅動安裝好后我們再來設置一下速率，我的電腦右鍵是不是出來有管理這一選項呀呀，那么我們選擇管理，然后呢就選擇如圖的哦。最后點確定。  這樣物理上的連接就完成了，是不是很好玩呢。

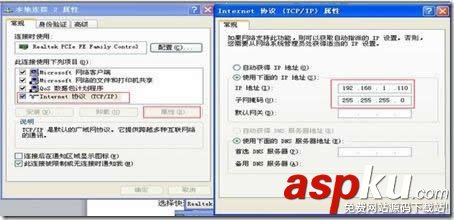

2．筆記本IP設置選中網上鄰居 右鍵，然后呢就選中本地連接右鍵選擇屬性，這時出來一下本地連接屬性對話框，我們按下圖設置就行了。
   最后記得點確定。把網線記得與交換機的電口相連。

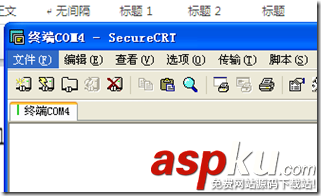

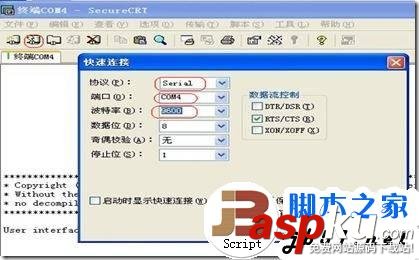

3. 工具secureCRT連接交換機工具secureCRT可以開網上下載漢化破解版，安裝好后。打開已經安裝好了的secureCRT，點擊快速連接項，如下圖第二個圖標，然后根據下圖選擇快速連接的協議、端口、波特率，然后點連接，就能連接上交換機了。

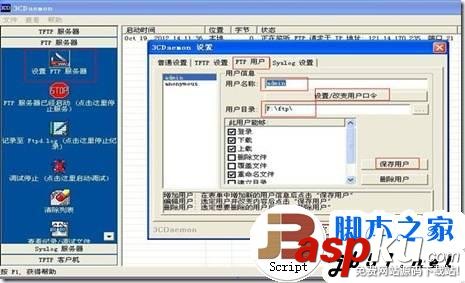

4. FTP服務器工具安裝 FTP工具我們選擇3COM3CDaemon2.0漢化免安裝版，打開工具如下圖設置，點擊FTP服務器后，我們選擇彈出的對話框中我們選擇接著設置用戶名和密碼、用戶目錄，然后點擊保存用戶，最后點確定。這樣我們的FTP服務器就好了，記得筆記本的IP就是FTP服務器的訪問IP。
接下來我們是不是應該連接到交換機設置了呢。
二、交換機端設置剛才我們已經用工具secureCRT采用Serial協議連接到了交換機。搞個回車就會出現<H3C>這就是命令行的管理界面。
  1. 設置管理VLAN的IP 為了方便設置，我們這里用默認的VLAN 1 作為管理VLAN。交換機默認管理VLAN是VLAN 1。注：紅色字體為需手動輸入。進入管理VLAN 1 [H3C]interface Vlan-interface 1 設置管理IP為192.168.1.101 [H3C-Vlan-interface1]ip add 192.168.1.101 255.255.255.0 因為默認所有端口屬于VLAN 1 所以剩下的我們就不用改了。這時我們在筆記本上PING下交換機看能通不。
   這樣就OK了。

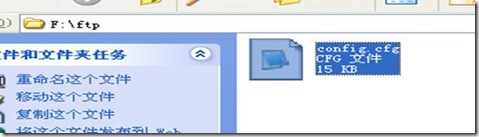

2. 保存配置（只有保存配置，我們才能對后續的操作有效）  備注：如果上傳了配置無法生效時，這里要重啟設備  3．筆記本上把交換機完整腳本復制到FTP服務器用戶目錄下，并重命名為config.cfg 。
4. 連接FTP服務器 <H3C>ftp 192.168.1.110 接著會要求我們輸入FTP用戶名和密碼，這個按我們剛才在3COM3CDaemon2.0漢化免安裝版里設置的去輸就行了。
5．進入FTP開始把以前備份的配置文件上傳到交換機上，這里的文件名必須改成config.cfg 記得后綴名也給補全哦。 [ftp]get config.cfg

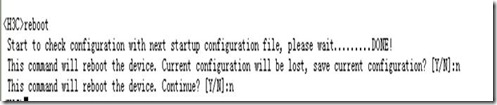

6．如果上傳正常的話，可以查看到剛才上傳的文件與我們FTP目錄下的文件大小一致。  傳輸完成后我們就要退出FTP [ftp]quit 7．重啟設備（這里記得如果有提示是否保存現有配置時，我們選擇N）  三、重啟設備后進入交換機檢查配置是否與原腳本一致?？梢杂梦募Ρ裙ぞ邔Ρ?。
1．文件對比方法：

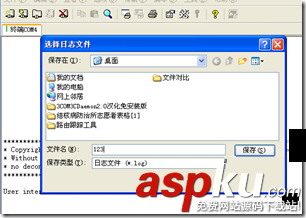

2．配置完成后，點里的文件選項，下拉后點記錄會話后出來一個對話框，選擇相應的路徑和文件名，然后點保存。
3．在交換機上配置界面輸入dis cur后一直按空格鍵；直到沒有內容輸出為止。這時我們斷開與交換機的控制口的連接。
4．利用文件比對工具，把我們剛才保存的文件（例123）與之前備份的配置腳本進行比對。如無出入即可。
四、接下來我們就可以按照故障交換機的位置、網線、光纖的接入方法給它移植過來了。
1. 我們一定要做好標記或記號，哪根網線、光纖是插哪個端口的。
2．斷開故障設備的電源線、地線；
3．拔出故障設備的所有網線及光纖；
4．松開故障設備的固定螺絲，拆下故障設備；
 5．把新的設備安裝上去，順序則是跟拆故障設備的相反，先固定螺絲，再接網線、光纖，最后接電源線和地線。千萬注意，這第四點的5個步驟要特別小心，不得碰到其他設備的電源線、網線、光纖。避免造成更大的損失！這樣我們的故障設備的快遞替換就算完成了。
