本文中我們用AutoCAD的拉伸面命令來繪制三維啞鈴，主要介紹CAD的三維命令拉伸和拉伸面的用法和區別。

　　這個例子沒有渲染只是建模過程，你會發現用不了一分鐘就能完成。希望對新學cad三維的朋友有所啟發。

　　效果圖：

　　首先新建文件，選擇acadISO -Named Plot Styles模版，新建文件的幾種方式：單擊文件菜單下的新建或單擊新建按鈕或命令行輸入NEW回車，再或者用組合鍵ctrl+n。將當前視圖置為主視圖，設置圖形界限為4200，2970。

　　將視圖轉換到右視圖。繪制6邊形。單擊多邊形命令，命令行輸入邊數6?；剀嚒Ｖ付ㄕ叫蔚闹行狞c，0，0回車，輸入選項 [內接于圓(I)/外切于圓(C)] :回車，指定圓的半徑：10回車。命令行輸入Z回車，在輸入E回車，將圖形布滿窗口。轉到西南等軸測圖，選擇繪圖/實體/拉伸命令，選擇六邊形回車，輸入拉伸高度8，回車，角度-60回車。

　　轉到東南等軸測圖，點擊視圖/著色/體著色。如果顏色不明顯，可以改變一下顏色。如圖1。

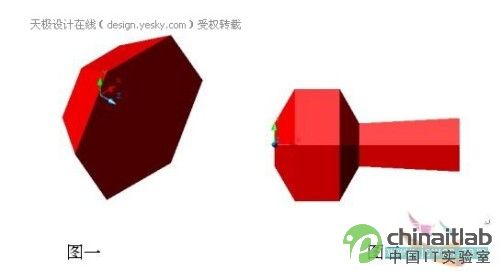

圖1

　　選擇修改/實體編輯/拉伸面命令，選擇看到的六邊形面，回車，指定拉伸高度18，回車，角度0回車，命令行直接輸入E回車，選擇拉伸后的六邊形面回車，輸入高度8回車，角度60回車。命令行直接輸入E回車，選擇拉伸后的六邊形面回車，輸入高度40回車，角度-3回車。如圖2。

　　接下來轉到主視圖，選擇鏡像命令，將圖二鏡像一個，然后選擇并集命令，將兩部分合并。然后選擇圓角命令，選擇手柄處棱線，圓角半徑8，選擇其他邊回車。重復圓角命令，選擇中間環線，圓角值20，全部選中回車。圖形制作完畢。
