此實例主要介紹CAD實體編輯命令里的一些命令的綜合運用方法，材質和渲染部分做得不是很詳細，僅供參考。按照我的參數設置后，會做出和我做的一樣的效果。

　　1 首先看一下渲染圖。

圖1

　　2 本節主要運用平面拉伸和實體編輯里的抽殼、剖切、拉什面、移動面、復制面、圓角等命令。

　　首先新建文件，設置圖形界限(大一點就可以了)，然后在俯視圖中建立矩形，長為3000，寬為900。

　　繪制好矩形后執行拉伸命令，高度為750，角度為0。在執行抽殼命令，選擇長方體，選中上面和前面、底面，回車，輸入抽殼距離為200。然后用復制面命令，對抽殼完成后的幾何體的A面進行復制，制定基點，距離1。然后拉伸，高度690，角度0。

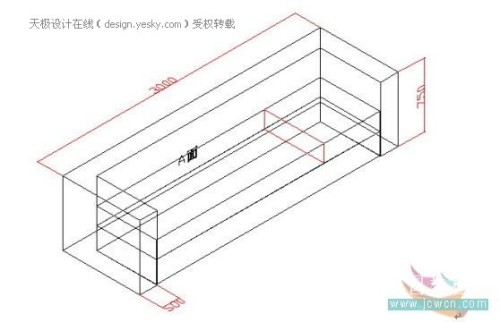

　　接著在對拉伸后的實體進行拉伸面命令，高-500，角度0。調整坐標軸，Y軸向上，用復制對象命令向Y軸方向復制拉申后的長方體，距離250。然后再用移動面命令沿Y軸方向移動復制后的長方體的上面，值為-50。在用剖切命令對移動面后的實體進行剖切，剖切前要做一條650長的輔助線在實體右側的任意一條橫邊上。完成后如圖：

圖2

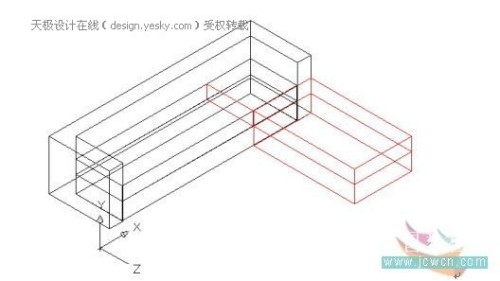

　　3 接下來到俯視圖繪制拐彎沙發的平面矩形，長850，寬1500。然后拉申200，角度0。接著轉到西南等軸測視圖，使坐標Y軸向上。把拉申后的長方體沿Y 軸向上用復制對象命令復制一個，距離250。然后用移動面命令選中下邊長方體的上面，沿Y軸向上移動50。完成后如圖：

圖3

　　4 繪制沙發靠墊。

　　這次我們用長方體命令來繪制靠墊，轉到俯視圖，在相應的位置繪制長方體，選擇長方體命令指定角點，輸入L，給長度為650，寬度為150，高度為500。然后到主視圖用移動工具將靠墊向上移動450，完成后轉到側視圖，用旋轉命令旋轉靠墊，角度為10。在給靠墊倒圓角，R為20，然后回到主視圖給靠墊做陣列，選擇矩形陣列。如圖：

圖4

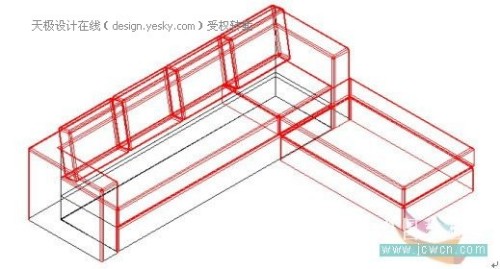

　　5 然后給需要到角的邊到圓角，R 為20。完成后如圖：

圖5

　　6 接下來給沙發貼圖，選擇視圖/渲染/材質。在選擇材質窗口上的新建，打開新建標準材質窗口。選顏色/圖案單選項，在點擊查找文件按鈕，找一幅布紋貼圖。起個名字為布料，然后點擊調整貼圖將貼圖樣式改為按對象縮放。點確定，回到新建材質窗口。在點確定回到材質窗口，將新建的材質附著給沙發，確定。然后在點視圖/渲染/貼圖，然后框選沙發后確認，將貼圖投影設為平面，然后在渲染就得到渲染圖的效果。為突出效果可以做一地面，貼上圖方法同沙發材質。在建一盞聚光燈，設置如下。

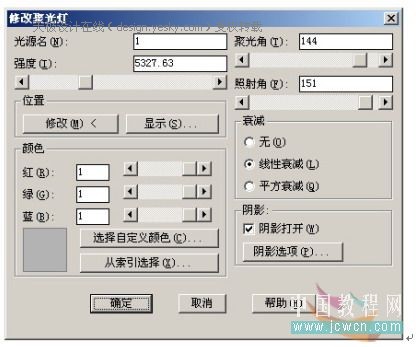

　　燈光設置入圖：

圖6

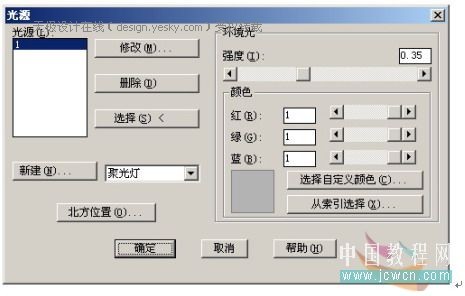

　　環境光設置入圖：

圖7
