首先看一下效果圖：

　　一、新建文件，首先在西南等軸側視圖中建立一個300的正立體。

　　命令：_box

　　指定長方體的角點或[中心點(CE)]<0,0,0>:0,0,0

　　指定角點或[立方體(C)/長度(L)]:c

　　指定長度：300

　　二、選擇分級命令，分解正方體。然后用直線命令連接正方體的對角點圖1，再將其他面刪除只保留底面，然后將底面分解一次?，F在底面已成為線形式，然后用點的定數等分命令等分左右邊。等分數3。然后打開對象捕捉的節點。用直線平行連接左右各點如圖2

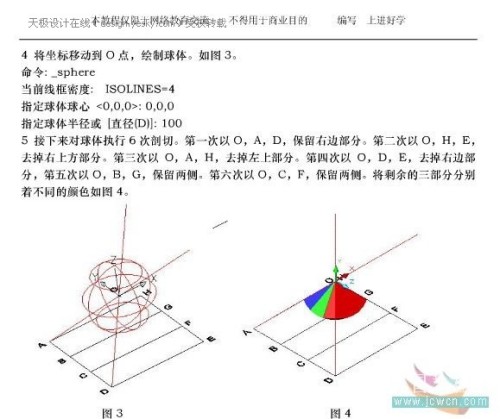

　　三、將坐標移動到O點，繪制球體。如圖3

　　命令：_sphere

　　當前線框密度：ISOLINES=4

　　指定球體球心<0,0,0>:0,0,0

　　指定球體半徑或[直徑(D)]：100

　　四、接下來對球體執行6次剖切。第一次以O,A,D,保留右邊部分。第二次以O,H,E,去掉右上方部分。第三次以O,A,H，去掉左上部分。第四次以O,D,E，去掉右邊部分，第五次以O,B,G，保留兩側。第六次以O,C,F，保留兩側。將剩余的三部分分別著不同的顏色如圖4。

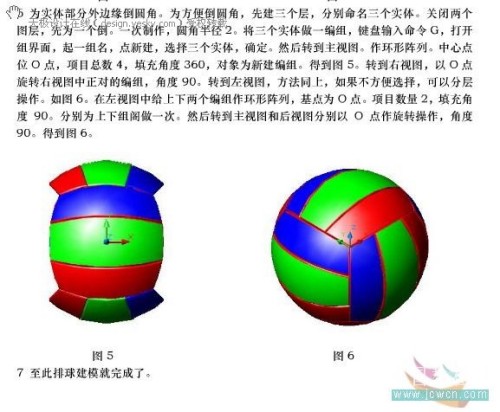

　　五、為實體部分外邊緣倒圓角。

　　為方便倒圓角，先建三個層，分別命名三個實體。關閉兩個圖層，先為一個倒。一次制作，圓角半徑2。將三個實體做一編組，鍵盤輸入命令G，打開組界面，起一組名，點新建，選擇三個實體，確定。然后轉到主視圖。作環形陣列。中心點位O點，項目總數4，填充觸角360，對象為新建編組。得到圖5。轉到右視圖，以O點旋轉右視圖中正對的編組，角度90。轉到左視圖，方法同上，如果不方便選擇，可以分層操作。如圖6。在左視圖中給上下兩個編組作環形陣列，基點為O點。項目數量2，填充角度90。分別為上下組各做一次。然后轉到主視圖和后視圖分別以O點作旋轉操作，角度90。得到圖6

　　至此排球建模就完成了。
