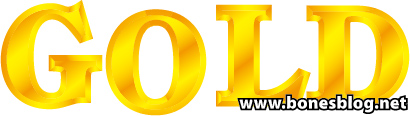

實例最終效果如下：

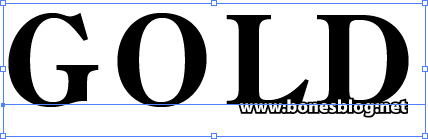

　　使用文字工具建立如圖文字。

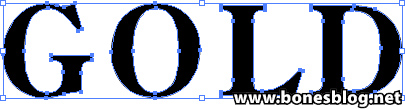

　　執行“文字>創建輪廓”命令。

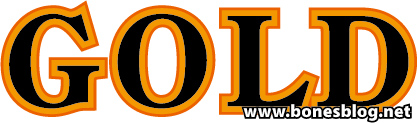

　　執行“對象>路徑>偏移路徑”命令兩次，偏移的大小具體自己定，將得到的偏移路徑的填色改為如下圖所示。

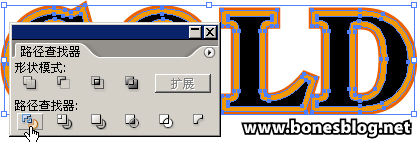

　　選擇如下圖中的圖形，執行路徑查找器調板中的“分割”按鈕。

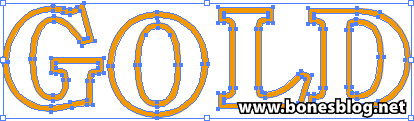

　　在圖層調板中隱藏其它的輪廓。

　　使用直線工具繪制如下圖的線段。

　　實例最終效果如下：

　　使用文字工具建立如圖文字。

　　執行“文字>創建輪廓”命令。

　　執行“對象>路徑>偏移路徑”命令兩次，偏移的大小具體自己定，將得到的偏移路徑的填色改為如下圖所示。

　　選擇如下圖中的圖形，執行路徑查找器調板中的“分割”按鈕。

　　在圖層調板中隱藏其它的輪廓。

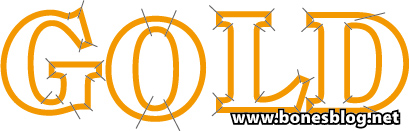

　　使用直線工具繪制如下圖的線段。

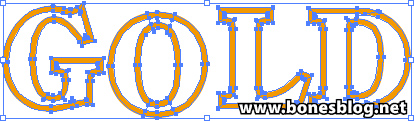

　　全選后，執行路徑查找器調板中的“分割”按鈕，得到如下圖所示結果，將輪廓分割成多個小塊面。

　　在圖層調板中顯示內部的路徑，將所有路徑都填充成“橙—黃—橙”的漸變。

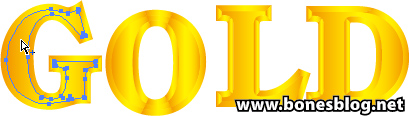

　　使用編組選擇工具（帶“+”的白色箭頭），選擇其中一個形狀。

　　再選擇漸變工具，繪制漸變的方向。

　　按住ctrl（windows操作系統）/command（mac os x操作系統）鍵，可以切換上一個工具，選擇其它形狀，松開ctrl（windows操作系統）/command（mac os x操作系統）鍵后，會再切換回漸變工具繪制漸變，如此類推，將每一個小塊面都定義漸變的方向如下圖所示。

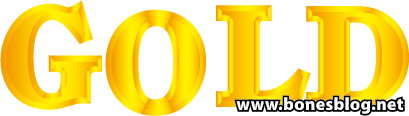

　　將最外的輪廓路徑也在圖層調板中顯示，填充“褐—橙—褐”的漸變，完成制作。

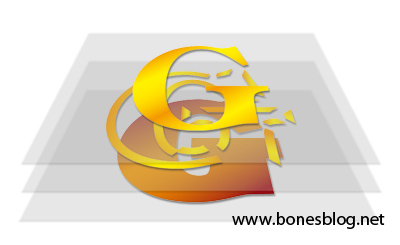

　　這是圖形位置的示意圖。
