 本文為網頁設計合作伙伴印象特別供稿，轉載必須取得授權

現在我正在給學生講illustrator效果中的3d部分，順便用illustrator畫了一本三維矢量效果的硬殼書。實例開始的部分又練習到了一部分對象和路徑的知識，就算是對ai的一個簡單功能的小總結。

先看最終效果：

|||

　　用3d效果，在ai里絕對算不上體力活，效果又不錯，復合我一貫的簡單風格。

　　大致要用到的illustrator工具：形狀調板、對齊調板、路徑查找器調板、偏移路徑、符號、3d效果(符號貼圖)……其他的就是一些小的細節工具了，教程里說。

　　1.建立新文件，a4大小。

　　技巧：可以先到“編輯”—“首選項”—“單位和顯示性能”，看看“常規”里的單位是不是“毫米”，不是的話改過來。沒什么特別的，下面的教程我用的是mm。

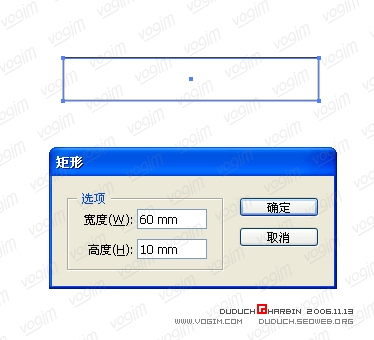

　　2.在工具箱里選擇“矩形工具”，在畫布上單擊，在“矩形”對話框上設置寬度60mm、高30mm。

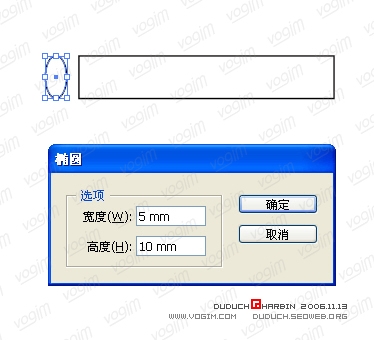

　　3.在工具箱里選擇“橢圓工具”，在畫布上單擊，在“橢圓”對話框上設置寬度5mm、高10mm。

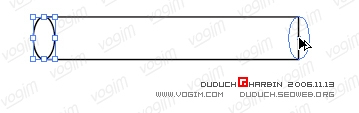

　　4.按alt鍵復制橢圓，并移動兩個橢圓分別對齊矩形兩端。

　　可以按shift+f7，把“對齊”調板調出來。

|||

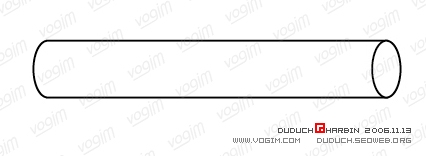

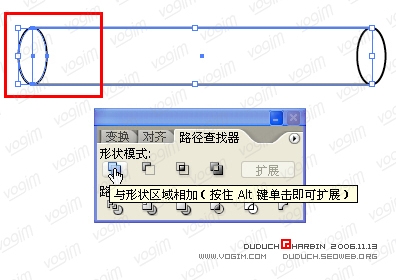

　　5.選擇左側橢圓和矩形，按alt鍵點擊“路徑查找器”調板上的“與形狀區域相加”。

　　按“v”選擇“選擇”工具，從圖形左上角空白開始拖拽選擇兩個圖形?？梢园磗hift+ctrl+f9，把“路徑查找器”調板調出來。

　　按alt鍵點擊按鈕 = 點擊按鈕 + 點擊擴展

　　效果:

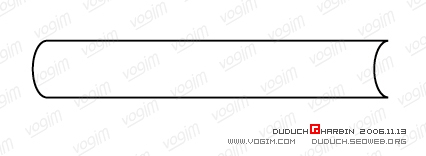

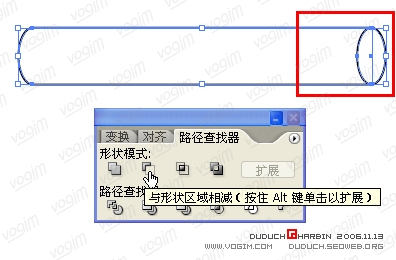

6.選擇右側橢圓和矩形，按alt鍵點擊“路徑查找器”調板上的“與形狀區域相減”。

　　效果:

|||

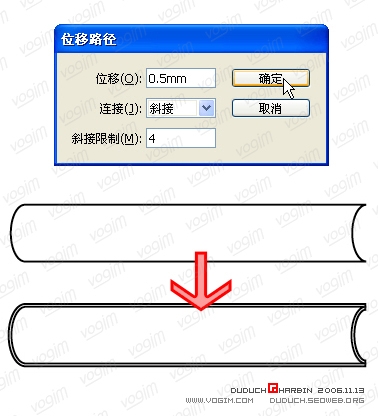

　　7.選擇該圖形，然后打開菜單“對象”—“路徑”—“偏移路徑”，在“位移路徑”調板上選擇位移0.5mm，其他設置不變。

　　不曉得為什么“偏移路徑”命令，調出來的是“位移路徑”調板，不過總比cd里的“折分”要強多了。

　　8.選擇外面擴展的大圖形，設置填充顏色為任意你喜歡的顏色，邊框顏色為“無”。

　　選擇內側的圖形，設置填充顏色為“白色”，邊框顏色為“無”。

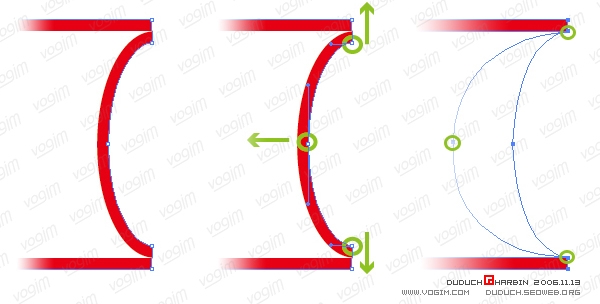

　　9.選擇外面擴展的大圖形，右側的錨點分別向上、向左、向下移動，目的是“藏”起來。

　　注意：記得在ai里選擇單一錨點的時候，要用“直接選擇工具”(按“a”鍵)，而不是通常的“選擇工具”。

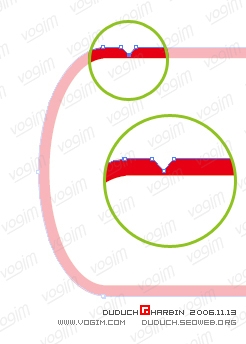

　　10.在外面擴展的大圖形上，用鋼筆工具加三個等距的錨點，并將中間的點下移，做出書的折痕(硬皮書都有這個)。

|||

　　11.將外面擴展的圖形和內側的圖形選中后，右擊鼠標，選擇“編組”。

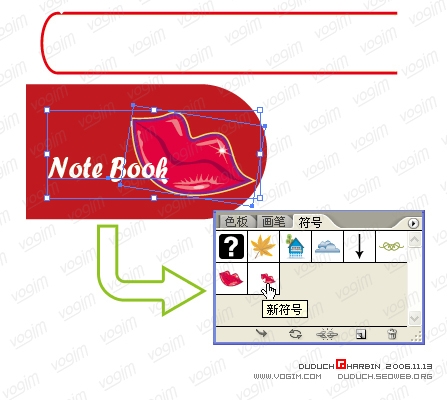

　　12.根據書的大小設計書封面圖案，全部選中后拖動到“符號”調板，定義為新的符號。

　　注意：3d變換中，只能貼定義為符號的圖。符號可以是在ai里做的圖形，也可以是位圖，盡量控制在60mm×90mm以內，最好不要太復雜。

　　示意圖的紅色背景是為了能把白色的字顯示出來，定義符號的時候不要選擇。

13.將11步制作的圖形選中，然后選擇“效果”菜單下的“3d”—“凸出和斜角”。鉤選“預覽”，并設置凸出厚度為90mm。[不要按確定，后面還有設置]

　　凸出厚度的單位是px，不用管它，把內容都刪除掉后直接輸入“90mm”。

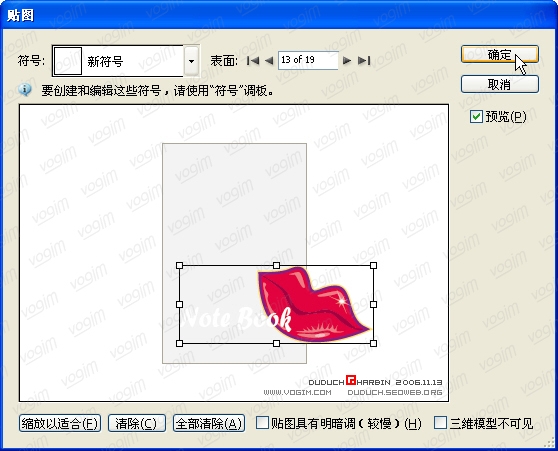

點擊“貼圖”按鈕，在表面中找書的封面(如果按我說的做，大概是找第13個貼面)，選擇符號為剛定義的符號，調整大小。

　　注意：如果在3d調板設置了預覽，在設定貼圖的時候，是以紅色外邊的形式顯示選擇的面。因?yàn)檫@個圖形雖然是“死心”的，但是雙層的，有可以感覺是最外面的面，但其實是內層。因此就以貼圖顯示區的顏色區別，淺灰就是顯示的外面，深灰就是內心的面。
　　貼的符號移動的時候，以自己做的圖形預覽效果為準。如果開始定義的3d圖形過于復雜(錨點多、組合的圖形多)，或者定義的符號過于復雜，每挪一次或者擴展一次大小，系統都得“思考”幾秒或幾十秒鐘，甚至?xí)霈F(xiàn)“假死”和“真的死翹翹”的情況。

設置完畢，先“確定”貼圖，然后“確定”3d。效果如圖:

按照這個方法，就可以隨心所欲的做出書的效果了。

　　這里我只是簡單介紹了硬殼書的制作方式，大家可以按自己的心意去制作書的封皮，然后把自己的作品貼到論壇的專門帖子里。

　　先看一下我的效果圖:
