準備知識：illustrator 基本操作   學習難度：初級

聲明：教程及資源的圖文版權為鄧嶸個人所有，在此僅為學習交流所用，任何單位和個人未經許可不得以此內容用作商業行為，可以轉載但請于醒目處注明：“本文來自《職業之道》，作者：鄧嶸(網名drkiller)”，謝謝合作！

完成效果如圖

準備知識：illustrator 基本操作   學習難度：初級

聲明：教程及資源的圖文版權為鄧嶸個人所有，在此僅為學習交流所用，任何單位和個人未經許可不得以此內容用作商業行為，可以轉載但請于醒目處注明：“本文來自《職業之道》，作者：鄧嶸(網名drkiller)”，謝謝合作！

完成效果如圖

> 網格工具（mesh tool）

 快捷鍵：u

蘋果繪制過程：

蘋果主體制作

用矩形工具畫出適當大小的矩形，并填充蘋果的主色，然后用網格工具在矩形上增加一個節點

用白箭頭工具調節外形以切合蘋果的形狀，由于引時的節點很少，很容易利用方向線控制形狀

不斷用網格工具增加節點，并在左右橫向方向上分別按明暗關系設置適當顏色

進一步增加節點細化蘋果的明暗變化，并在上下豎向方向上分別按明暗關系設置顏色，表現出蘋果的圓體形狀

|||

蘋果上沿制作

方法與主體相似，畫出的矩形填充蘋果的主色，然后用網格工具在矩形上增加一個節點

同樣用白箭頭工具調節外形以切合蘋果的形狀，注意兩端的尖角實際上是各有兩個節點幾乎重合在一起而形成的

由于網格不能形狀團合的環形，所以設置網格時要盡能按蘋的環形明暗變化來進行布局

蘋果柄制作

畫出與柄形狀相似的矩形，填充蘋果主色

增加網格，并調節形狀，設置顏色的明暗

增加網格細化顏色的表現

陰影制作

其制作方法與其它部分類似，不同的是它的顏色為灰 - 白 - 灰

白箭頭調節形狀

設置網格顏色時要注意邊緣所有節點的顏色都必須是白色，這樣才能生產與白色背景過渡自然的陰影

合成

把主體、柄、上沿和陰影四部分按前后順序放到適當位置，最后再對所有圖象ctrl+u群組一次，就完成了制作

觀察完成圖，網格工具在顏色過渡方面的表現的確是非常自然，在工作中深受設計師的喜愛。

附錄：兩種設置網格的方法

方法一：工作中通常在制作簡單的幾何形狀時（通常是矩形），就開始設置網格節點，然后再變形為復雜圖形，這樣對網格線的分布比較容易控制，如上面的制作就采用了這種方法。

方法二：有時網格線的分布要求會與色塊形狀產生沖突，不易設置，此時可先設網格線分布，然后用 ctrl+7 裁切到邊緣輪廓以內即可，如下圖。

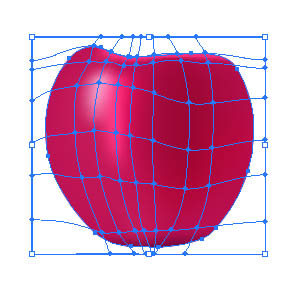

在矩形內設置網格分布

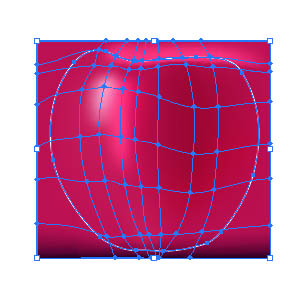

然后 ctrl+7 裁切到蘋果的輪廓線內
