今天是大結局，說下“圖”的最后一點東西，“最小生成樹“和”最短路徑“。

一：最小生成樹

1. 概念

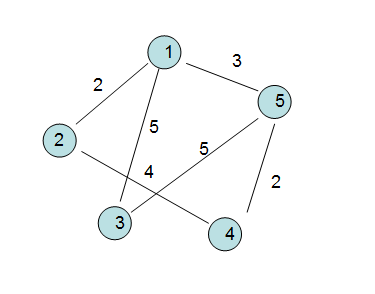

首先看如下圖，不知道大家能總結點什么。

對于一個連通圖G，如果其全部頂點和一部分邊構成一個子圖G1，當G1滿足：

① 剛好將圖中所有頂點連通。②頂點不存在回路。則稱G1就是G的“生成樹”。

其實一句話總結就是：生成樹是將原圖的全部頂點以最小的邊連通的子圖，這不，如下的連通圖可以得到下面的兩個生成樹。

② 對于一個帶權的連通圖，當生成的樹不同，各邊上的權值總和也不同，如果某個生成樹的權值最小，則它就是“最小生成樹”。

2. 場景

實際應用中“最小生成樹”還是蠻有實際價值的，教科書上都有這么一句話，若用圖來表示一個交通系統，每一個頂點代表一個城市，

邊代表兩個城市之間的距離，當有n個城市時，可能會有n(n-1)/2條邊，那么怎么選擇(n-1)條邊來使城市之間的總距離最小，其實它

的抽象模型就是求“最小生成樹”的問題。

3. prim算法

當然如何求“最小生成樹”問題，前人都已經給我們總結好了，我們只要照葫蘆畫瓢就是了，

第一步：我們建立集合“V,U"，將圖中的所有頂點全部灌到V集合中，U集合初始為空。

第二步：我們將V1放入U集合中并將V1頂點標記為已訪問。此時：U（V1）。

第三步：我們尋找V1的鄰接點（V2,V3,V5)，權值中發現(V1,V2)之間的權值最小，此時我們將V2放入U集合中并標記V2為已訪問，

此時為U（V1，V2）。

第四步：我們找U集合中的V1和V2的鄰接邊，一陣痙攣后，發現（V1，V5）的權值最小，此時將V5加入到U集合并標記為已訪問，此時

U的集合元素為（V1，V2，V5）。

第五步：此時我們以（V1，V2，V5）為基準向四周尋找最小權值的鄰接邊，發現（V5，V4）的權值最小，此時將V4加入到U集合并標記

為已訪問，此時U的集合元素為（V1，V2，V5，V4）。

第六步：跟第五步形式一樣，找到了（V1，V3）的權值最小，將V3加入到U集合中并標記為已訪問，最終U的元素為（V1，V2，V5，V4，V3），

最終發現頂點全部被訪問，最小生成樹就此誕生。

復制代碼代碼如下:

#region prim算法獲取最小生成樹
        /// <summary>
/// prim算法獲取最小生成樹
/// </summary>
/// <param name="graph"></param>
        public void Prim(MatrixGraph graph, out int sum)
        {
            //已訪問過的標志
            int used = 0;

//非鄰接頂點標志
int noadj = -1;

//定義一個輸出總權值的變量
sum = 0;

//臨時數組，用于保存鄰接點的權值
int[] weight = new int[graph.vertexNum];

//臨時數組，用于保存頂點信息
int[] tempvertex = new int[graph.vertexNum];

            //取出鄰接矩陣的第一行數據，也就是取出第一個頂點并將權和邊信息保存于臨時數據中
            for (int i = 1; i < graph.vertexNum; i++)
            {
                //保存于鄰接點之間的權值
                weight[i] = graph.edges[0, i];

                //等于0則說明V1與該鄰接點沒有邊
                if (weight[i] == short.MaxValue)
                    tempvertex[i] = noadj;
                else
                    tempvertex[i] = int.Parse(graph.vertex[0]);
            }

            //從集合V中取出V1節點，只需要將此節點設置為已訪問過，weight為0集合
            var index = tempvertex[0] = used;
            var min = weight[0] = short.MaxValue;

            //在V的鄰接點中找權值最小的節點
            for (int i = 1; i < graph.vertexNum; i++)
            {
                index = i;
                min = short.MaxValue;

                for (int j = 1; j < graph.vertexNum; j++)
                {
                    //用于找出當前節點的鄰接點中權值最小的未訪問點
                    if (weight[j] < min && tempvertex[j] != 0)
                    {
                        min = weight[j];
                        index = j;
                    }
                }
                //累加權值
                sum += min;

Console.Write("({0},{1}) ", tempvertex[index], graph.vertex[index]);

                //將取得的最小節點標識為已訪問
                weight[index] = short.MaxValue;
                tempvertex[index] = 0;

                //從最新的節點出發，將此節點的weight比較賦值
                for (int j = 0; j < graph.vertexNum; j++)
                {
                    //已當前節點為出發點，重新選擇最小邊
                    if (graph.edges[index, j] < weight[j] && tempvertex[j] != used)
                    {
                        weight[j] = graph.edges[index, j];

                        //這里做的目的將較短的邊覆蓋點上一個節點的鄰接點中的較長的邊
                        tempvertex[j] = int.Parse(graph.vertex[index]);
                    }
                }
            }
        }
        #endregion

二：最短路徑

1. 概念

求最短路徑問題其實也是非常有實用價值的，映射到交通系統圖中，就是求兩個城市間的最短路徑問題，還是看這張圖，我們可以很容易的看出比如

V1到圖中各頂點的最短路徑。

① V1 -> V2 直達，權為2。

② V1 -> V3 直達權為3。

③ V1->V5->V4 中轉權為3+2=5。

④ V1 -> V5 直達權為3。

、

2. Dijkstra算法

我們的學習需要站在巨人的肩膀上，那么對于現實中非常復雜的問題，我們肯定不能用肉眼看出來，而是根據一定的算法推導出來的。

Dijkstra思想遵循 “走一步，看一步”的原則。

第一步：我們需要一個集合U，然后將V1放入U集合中，既然走了一步，我們就要看一步，就是比較一下V1的鄰接點（V2，V3，V5），

發現（V1，V2）的權值最小，此時我們將V2放入U集合中，表示我們已經找到了V1到V2的最短路徑。

第二步：然后將V2做中間點，繼續向前尋找權值最小的鄰接點，發現只有V4可以連通，此時修改V4的權值為（V1，V2)+(V2，V4)=6。

此時我們就要看一步，發現V1到（V3，V4，V5）中權值最小的是（V1，V5），此時將V5放入U集合中，表示我們已經找到了

V1到V5的最短路徑。

第三步：然后將V5做中間點，繼續向前尋找權值最小的鄰接點，發現能連通的有V3，V4，當我們正想修該V3的權值時發現（V1，V3）的權值

小于（V1->V5->V3),此時我們就不修改，將V3放入U集合中，最后我們找到了V1到V3的最短路徑。

第四步：因為V5還沒有走完，所以繼續用V5做中間點，此時只能連通(V5,V4),當要修改權值的時候，發現原來的V4權值為(V1,V2)+(V2,V4),而

現在的權值為5，小于先前的6，此時更改原先的權值變為5，將V4放入集合中，最后我們找到了V1到V4的最短路徑。

復制代碼代碼如下:

#region dijkstra求出最短路徑
        /// <summary>
/// dijkstra求出最短路徑
/// </summary>
/// <param name="g"></param>
        public void Dijkstra(MatrixGraph g)
        {
            int[] weight = new int[g.vertexNum];

int[] path = new int[g.vertexNum];

int[] tempvertex = new int[g.vertexNum];

Console.WriteLine("/n請輸入源點的編號：");

//讓用戶輸入要遍歷的起始點
int vertex = int.Parse(Console.ReadLine()) - 1;

            for (int i = 0; i < g.vertexNum; i++)
            {
                //初始賦權值
                weight[i] = g.edges[vertex, i];

if (weight[i] < short.MaxValue && weight[i] > 0)
path[i] = vertex;

tempvertex[i] = 0;
}

tempvertex[vertex] = 1;
weight[vertex] = 0;

            for (int i = 0; i < g.vertexNum; i++)
            {
                int min = short.MaxValue;

int index = vertex;

                for (int j = 0; j < g.vertexNum; j++)
                {
                    //頂點的權值中找出最小的
                    if (tempvertex[j] == 0 && weight[j] < min)
                    {
                        min = weight[j];
                        index = j;
                    }
                }

tempvertex[index] = 1;

                //以當前的index作為中間點，找出最小的權值
                for (int j = 0; j < g.vertexNum; j++)
                {
                    if (tempvertex[j] == 0 && weight[index] + g.edges[index, j] < weight[j])
                    {
                        weight[j] = weight[index] + g.edges[index, j];
                        path[j] = index;
                    }
                }
            }

Console.WriteLine("/n頂點{0}到各頂點的最短路徑為：（終點 < 源點） " + g.vertex[vertex]);

            //最后輸出
            for (int i = 0; i < g.vertexNum; i++)
            {
                if (tempvertex[i] == 1)
                {
                    var index = i;

                    while (index != vertex)
                    {
                        var j = index;
                        Console.Write("{0} < ", g.vertex[index]);
                        index = path[index];
                    }
                    Console.WriteLine("{0}/n", g.vertex[index]);
                }
                else
                {
                    Console.WriteLine("{0} <- {1}: 無路徑/n", g.vertex[i], g.vertex[vertex]);
                }
            }
        }
        #endregion

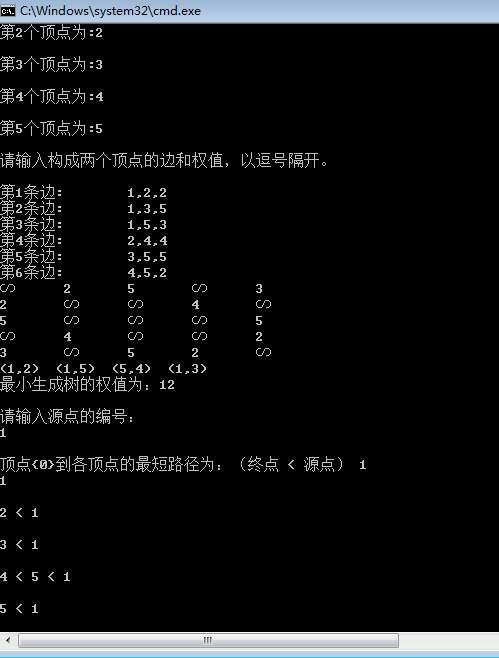

最后上一下總的運行代碼
