director 3d 基礎
本教程的例子是用 macromedia 的教程例子。
教程假定大家已是熟悉 director 基本功能與操作，并能完成簡單的工作了的。

（ 3 ）運用 lingo 進行更多的控制

正如你所看到的， shockwave 3d 窗口可以很好地觀察 3d 演員，也可以很方便地移動 3d 世界的基本的 camera （攝像機）。然而，當你需要控制 3d 演員的更多屬性，你就要使用 lingo 語言了。
做一個 3d 角色
1 、重置你的播放頭，使它回到第一幀。
2 、打開演員表。
3 、拖動 “orb”3d 演員到舞臺左下角。
4 、打開分鏡表，這時你可以看到在通道 1 中的第 1 幀到第 28 幀有了 “orb” 角色。

添加一個你自己的按鈕

1 、重置你的播放頭，使它回到第一幀。
2 、打開工具面板。
3 、按下工具面板中的按鈕工具，如圖。
4 、在舞臺右下角按下鼠標左鍵不放，拖出一個矩形的方框，記得這個方框的大小就是你想做的按鈕的大小。當你放開鼠左鍵時，矩形方框中就出現一個文本插入點在閃，這時，按鈕處于編輯狀態，等待輸入按鈕名字。

（圖 9 ）

5 、輸入以下字樣： camera x+10
6 、在按鈕外面按下鼠標左鍵，退出按鈕的編輯狀態。

( 圖 10)

為按鈕加上程序

現在你可以為按鈕加上 lingo 程序以控制 3d 演員的 camera （攝像機）了。

（圖 11 ）

1 、打開演員表，你會看到多了一個按鈕演員。
2 、選中這個按鈕演員，在演員表中的名稱方格中為它輸入名字： camerax+10 。

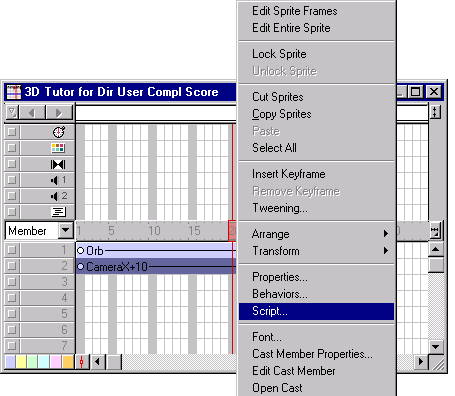

3 、打開分鏡表，點擊選中通道 2 中的整段按鈕演員。
4 、并在它上面單擊鼠標右鍵，在彈出的菜單中，選取 “script…” ，打開 script 窗口。
5 、不要移動 script 窗口中的插入點，直接輸入以下 lingo 程序：
sprite(1).camera.translate(10,0,0)
在這個程序中，事件名稱是： on mouseup 。意思是當你在這個按鈕上按下鼠標左鍵時，就會執行上面這句程序。
這句程序是用了點句式的格式的。點句式相對于英語來說是倒裝格式的。在英語中這句程序聽起來應是： translate the camera of sprite 1. 意思是改變角色 1 的攝像機。
sprite(1) 是指分鏡表中通道 1 中的角色，在這里就是 “orb”3d 角色。 sprite(1).camera 是指分鏡表中通道 1 中的角色的攝像機。 translate 在這兒的作用是移動攝像機于某一固定的數值。在這句中指定的數值是（ 10 ， 0 ， 0 ），意思是指沿 x 軸移動 10 個像素，沿 y 軸與 z 軸移動 0 個像素，三個數字分別代表在三個軸上的改變量。
6 、關閉 script 窗口，運行影片。
7 、按一下 camerax+10 按鈕，看看屏幕上起了什么變化（報像機往右移了，但實際上看到的效果卻是球住左移了，仔細想想，沒矛盾的）？注意，不要按太多次按鈕，否則會把球移到看不見的地方去的。
下一步，可以再加多一個按鈕，以使球移回原位了。

使攝像機回到原位（即使球住右移）

為了使攝像機回到原位，可以再增加一個類似的帶程序的按扭。不過，有點很重要的不同就是必須修改 translate 命令指定的數值。
1 、停止影片，重置你的播放頭，使它回到第一幀。
2 、在工具面板中按一下按鈕工具。
3 、在舞臺上剛才那個按鈕上拖出一個按鈕，輸入 camerax-10 字樣。
4 、在演員表中把這個新的按鈕命名為 camerax-10 。
5 、在分鏡表中右鍵這個按鈕角色（在通道 3 ），在彈出的菜單中，選取 “script…” ，打開 script 窗口。
6 、在 script 窗口中輸入（此時是 on mouseup 事件）：
sprite(1).camera.translate(-10,0,0)
即沿 x 軸移動 -10 像素， y 軸與 z 軸移動 0 像素。
7 、關閉 script 窗口，保存你的影片。
8 、重置你的播放頭，使它回到第一幀。播放影片，按 camerax-10 按鈕，看看攝像機是不是住左移了（實際上是球住右移了）？
你可以兩個按鈕都按按，看看它們是怎么樣互相抵消移動的。

旋轉模型（在這里就是球）

為了實現旋轉這個球，又要新增加一對按鈕類似于剛才建立的那一對，分別控制球向兩個方向旋轉。這時要用的命令是： rotate 。
1 、停止影片，重置你的播放頭，使它回到第一幀。
2 、象上面一樣利用工具面板中的按鈕工具建一個按鈕。
3 、在按鈕上輸入 rotate y+20 。
4 、在演員表中把這個按鈕的名稱改成： rotatey+20
5 、在分鏡表中右鍵這個按鈕角色（在通道 4 ），在彈出的菜單中，選取 “script…” ，打開 script 窗口。
6 、在 script 窗口中輸入（此時是 on mouseup 事件）：
member(3).model(1).rotate(0,20,0)
這句程序告訴 director 旋轉演員表中第 3 個演員（即 “orb”3d 演員）中的第一個模型（即是球），就是讓球繞 y 軸旋轉 20 度。
7 、關閉 script 窗口，保存你的影片。
8 、重置你的播放頭，使它回到第一幀。播放影片，按 rotatey+20 按鈕，看看效果吧。

添加第二個旋轉按鈕

1 、停止影片，重置你的播放頭，使它回到第一幀。
2 、象上面一樣利用工具面板中的按鈕工具建一個按鈕。
3 、在按鈕上輸入 rotate y-20 。
4 、在演員表中把這個按鈕的名稱改成： rotatey-20
5 、在分鏡表中右鍵這個按鈕角色（在通道 5 ），在彈出的菜單中，選取 “script…” ，打開 script 窗口。
6 、在 script 窗口中輸入（此時是 on mouseup 事件）：
member(3).model(1).rotate(0,-20,0)
這句程序告訴 director 旋轉演員表中第 3 個演員（即 “orb”3d 演員）中的第一個模型（即是球），就是讓球繞 y 軸旋轉與上一個按鈕控制的方向相反的 20 度。
7 、關閉 script 窗口，保存你的影片。
8 、重置你的播放頭，使它回到第一幀。播放影片，按 rotatey+20 按鈕，看看效果吧。
