6.1  程序功能與運行

打開程序，屏幕上顯示如圖6-1所示的程序流程圖和如圖6-2所示的程序運行主畫面。

      圖6-1  程序流程圖              圖6-2  程序運行主畫面

在圖6-1中，【run to view documentation】設計圖標完成發布一個聲明并運行程序到主畫面的功能，其余設計圖標則完成運行程序實例的功能。

在如圖6-2所示的主畫面中有如下3個按鈕：

l         【introduction】——程序簡介

l         【how it’s done】——程序流程圖標設計說明

l         【run the example】——運行實例

單擊【run the example】按鈕，程序進入實例演示分支，其運行畫面如圖6-3所示。

圖6-3  實例運行畫面

畫面左側窗口中有一個圓形圖案，右側上方有【release】和【lock】兩個按鈕。單擊【release】按鈕后，用戶可用鼠標拖動圓形圖案移動；單擊【lock】按鈕后，圓形圖案則不能被拖動。

6.2  程序流程分析

該程序的所有功能是由【lock/unlock】交互響應圖標完成的，在交互響應圖標中繪制了一個圓形圖案。

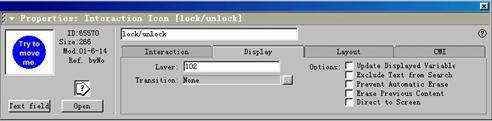

如圖6-4所示為交互圖標的“display”屬性設置對話框。

圖6-4  【lock/unlock】交互響應圖標的“display”屬性設置對話框

可以看出，該圖標處于102層，這是為了使圓形圖案處于窗口上層而不會被其他圖形遮住。

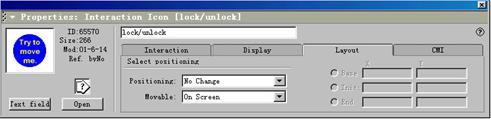

如圖6-5所示為交互圖標的“layout”屬性設置對話框。

圖6-5  【lock/unlock】交互響應圖標的“layout”屬性設置對話框

可以看到，“movable”欄被設置為“on screen”，這表示圖形可在屏幕上移動。

該交互響應下有兩個按鈕響應分支，這就是如圖6-3所示的右側上方的兩個功能按鈕。單擊這兩個按鈕即可移動對象。

6.2.1  圖形移動設置

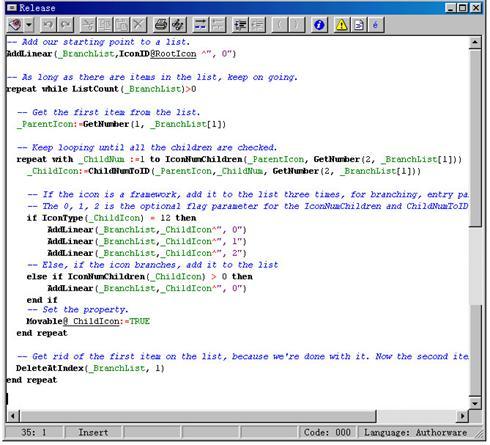

單擊【release】按鈕，可看到該分支執行代碼如圖6-6所示。

圖6-6  【release】分支執行代碼

該代碼首先檢查本程序流程中所有設計圖標的類型，其中主要應用了icontype系統函數進行判斷，其應用格式如下：

number:=icontype(iconid @"icontitle")

當number=1時，圖標類型為顯示（display）圖標；

當number=2時，圖標類型為移動（motion）圖標；

當number=3時，圖標類型為擦除（erase）圖標；

當number=4時，圖標類型為交互（interactive）圖標；

當number=5時，圖標類型為決策（decision）圖標；

當number=6時，圖標類型為群組（map）圖標；

當number=7時，圖標類型為等待（wait）圖標；

當number=8時，圖標類型為計算（calculate）圖標；

當number=9時，圖標類型為電影（movie）圖標；

當number=10時，圖標類型為聲音（sound）圖標；

當number=11時，圖標類型為視頻（video）圖標；

當number=12時，圖標類型為框架（frame）圖標；

當number=13時，圖標類型為導航（navigate）圖標；

當number=14時，圖標類型為插件（sprite xtra）圖標。

完成圖標類型判斷后，將所有設計圖標中的對象設為可移動，設置語句如下：

movable @_childicon:=true

設置完畢后即可實現用鼠標拖動圓形圖案在屏幕中移動。

及時點評  對一個程序中將會被用戶拖動的對象，必須將其屬性設置為可移動?？梢苿訉傩缘脑O置有兩個方法，一是在對象的顯示屬性設置對話框中的movable欄選擇好移動方式，（例如on screen方式表示允許對象在屏幕上移動）；二是用movable變量設置對象的可移動性，其語句為movable @“對象名”:=true。

6.2.2  禁止圖形移動設置

單擊【lock】按鈕，進入該分支執行如圖6-7所示的代碼。
