主要內容

在該實例中，我們引入了數字化電影和聲音文件等媒體信息，程序的最終結果如圖10－1所示。圖中的圓形問號區域是數字化電影的第一幀。
該程序的功能是當最終用戶將鼠標移動到圖10－1所示問號所在的圓形區域中時，播放問號的數字化電影。當我們用鼠標單擊該區域時，問號飛快地移動到展示屏幕外，一旦我們在一定時間內沒有任何動作的話，程序會顯示一個聲音和文本信息來引起讀者的注意。

圖10－1 程序最終結果展示畫面

該實例的目的是讓讀者熟悉authorware如何引入各種媒體來綜合編程，對不同的媒體有其特有的引入方式和控制方式。在該實例中我們學習數字化電影和聲音媒體的引入。同時，學習【交互作用】分支結構的設計，使用熱對象來創建響應分支。同時學習對顯示對象運動的控制。

基本操作提要

    在該實例中我們使用了authorware提供的如下內容：
    【數字化電影】設計按鈕用來引入數字化電影，并對電影的播放進行控制。
    【聲音】設計按鈕用來引入聲音信息，并對聲音的播放進行控制。
    【交互作用】分支結構可以根據用戶不同的響應來進入不同的反饋分支，執行不同的反饋內容。
    【熱對象】響應方式。
    【移位】設計按鈕用來實現將問號飛快地移動到展示屏幕外。
    【運算】設計按鈕用來輸入源程序并進行相關的設置。
    【等待】設計按鈕。
    邏輯運算符和系統變量的使用。

實例過程

步驟1：建立新文件，設置展示窗口：

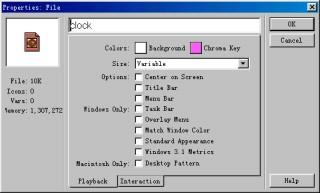

圖10－2 【properties】對話框設置

    (1) 使用authorware的【file】>【new】>【file】命令選項（快捷鍵為ctrl+n），或者使用工具欄中的【new】命令按鈕來打開一個新的設計窗口。
    (2) 使用authorware的【modify】>【file】>【properties】命令選項（快捷鍵為ctrl+shift+d），彈出【properties】對話框，如圖10－2所示。在該對話框中的相關設置如下：
    (3) 在【size】下拉列表中選擇【variable】選項，使展示窗口是可以由用戶來調整的。
    其它的選項均如圖10－2所示來設置。
    (4) 單擊【ok】命令按鈕結束該對話框的設置。

提示：
當我們在【properties】對話框的【size】下拉列表中選擇【variable】選項時，則在程序設計過程中，用戶可以調整展示窗口的大小，最終展示窗口的大小以讀者最后一次調整的大小為準。

步驟2 進一步調整展示窗口的大小和位置，具體內容見實例9。

步驟3 引入數字化電影，在展示窗口中插入問號數字化電影：
(1) 拖曳一個【數字化電影】設計按鈕到程序的主流程線上，命名為“問號”。
(2) 雙擊打開該設計按鈕的【movie】對話框，如圖10－3所示。單擊該對話框中的【import】命令按鈕彈出【import file】對話框來引入【數字化電影】文件。

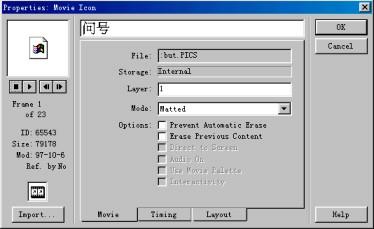

圖10－3 【movie】對話框的設置

    (3) 該對話框中的相應選項設置內容如圖10－3所示。顯示模式設置為【matted】。
    該電影為內部文件，由于沒有光盤的發行，讀者可能沒有該數字化電影文件，不過，沒有關系，讀者可以在這里引入任何一個數字化電影。該實例僅僅是讓讀者學習authorware所提供的各種功能的使用，不必要刻意追求與書本實例的相同。
    (4) 單擊【timing】命令按鈕，彈出如圖10－4所示的對話框。

圖10－4 【timing】對話框

    該對話框中相關選項的設置如下：
    在【concurrency】：選項列表中選擇【perpetual】選項。
    在【play】：選項列表中選擇【fixed number of times】，按照設定的播放次數來播放。
    該正文輸入框中輸入播放次數： 1 。
    【播放速率】：正文輸入框中輸入20 ，含義是每秒播放20幀。
    選擇【play every frame】選項，播放數字化電影中所有的幀。
    在【start frame】和【end frame】正文輸入框中輸入的是播放數字化電影的起始幀和終止幀。在這里我們輸入兩個變量：startqi和endqi。

技巧：
在控制數字化電影或聲音等媒體信息時，我們可以在其屬性對話框中輸入變量來控制該媒體的播放。例如在本實例中，我們在起始幀和終止幀正文輸入框中都輸入一個變量，這樣，通過對變量值的控制，我們就可以實現對媒體信息播放方式的控制。這樣，最終用戶可以在程序的執行過程中實現對媒體播放控制的改變。
5．單擊【layout】命令按鈕，彈出【layout】對話框（如圖10－5所示）：

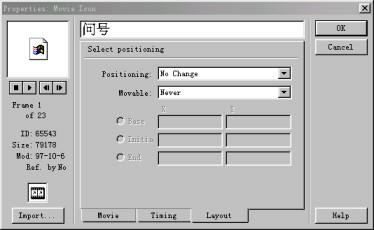

圖10－5 數字化電影的【layout】對話框

    在該對話框中，相關選項設置如下：
    在【positioning】：下拉選項列表中選擇【no change】選項，表示該【數字化電影】在展示窗口中的位置最終用戶是不可改變的。
    在【movable】：下拉選項列表中選擇【never】，表示該【數字化電影】在展示窗口中是不能被最終用戶移動的。
    6．單擊對話框中的【ok】命令按鈕結束對該【數字化電影】屬性對話框的設置。

步驟4 為【數字化電影】設計按鈕加上一個【運算】設計按鈕作為裝飾，目的是用來設置控制播放數字化電影的起始幀和終止幀的兩個變量：startqi和endqi：
(1) 用鼠標單擊流程線上的【數字化電影】設計按鈕，使其處在選中狀態。
(2) 選擇authorware窗口【modify】菜單中的【icon】級聯菜單中的【calculation】命令選項（快捷鍵為ctrl+=），彈出圖10－6所示的【運算】設計按鈕對話框。

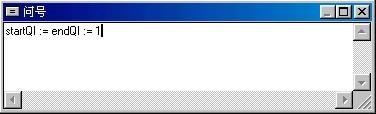

圖10－6 設置數字化電影的起始幀和終止幀

    (3) 在該對話框中輸入的內容如下：
    startqi := endqi := 1
    該表達式的含義是將startqi 和endqi 兩個變量的值設置為1，也就是，播放該數字化電影的起始幀和終止幀都是1。在展示窗口中該數字化電影將僅僅顯示第一幀。

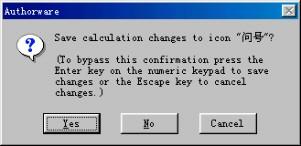

    (4) 關閉該對話框，彈出圖10－7所示的確認保存輸入內容的對話框。單擊該對話框中的【yes】命令按鈕，確認保存在該對話框中輸入的內容。加上裝飾后的【數字化電影】設計按鈕如圖10－8所示。

圖10－7 確認輸入內容的對話框

圖10－8 程序邏輯結構

步驟5 拖曳一個【交互作用】設計按鈕到圖10－8所示的位置，創建【交互作用】分支結構：
雙擊打開該【交互作用】設計按鈕。使用【圖形工具箱】中的繪圖工具，在打開的展示窗口中創建一個背景圖案，如圖10－9所示。

圖10－9 在展示窗口中創建圖形和文本

提示：
    在創建背景圖案的時候我們使用了如下工具：
    【圖形工具箱】中的矩形繪圖工具。
    【圖形工具箱】中的填充工具（雙擊橢圓繪圖工具彈出填充對話框）。
    【圖形工具箱】中的文本輸入工具。

步驟6 為【交互作用】設計按鈕加上裝飾。目的是存儲【數字化電影】在展示窗口中的原始位置：
(1) 選擇authorware窗口【modify】菜單中的【icon】級聯菜單中的【calculation】命令選項（快捷鍵為ctrl+=），彈出圖10－10所示的【運算】設計按鈕對話框。

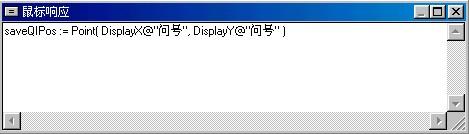

圖10－10 【運算】設計按鈕對話框

    在該對話框中輸入的內容如下：
    saveqipos := point( displayx@"問號", displayy@"問號" )
    saveqipos為一個自定義變量，它存儲的是該【數字化電影】的原始位置。

知識點：
point（）函數：該函數存儲的是一點的坐標值。例如point（x，y），x和y就是屏幕坐標中的一點的x和y的坐標。

提示：
關于屏幕坐標系和displayx、displayy變量的具體含義參見實例9。
(2) 關閉該對話框，authorware會彈出確認保存輸入內容的對話框，單擊該對話框中的【yes】命令按鈕，authorware自動檢測該對話框中輸入的內容，彈出圖10－11所示的新建變量對話框。單擊該對話框中的【ok】命令按鈕，關閉該對話框，完成對新建變量saveqipos的設置。

圖10－11 新建變量對話框

步驟7 設置【交互作用】分支結構的第一個分支，實現功能：當鼠標移動到【數字化電影】上方時，播放一遍該數字化電影：

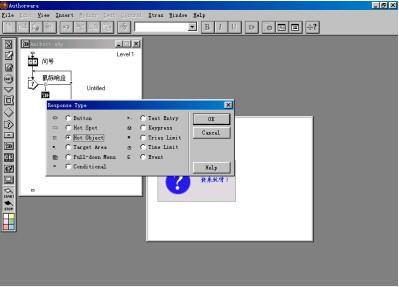

(1) 拖曳一個【映射】設計按鈕到圖10－12所示的【交互作用】設計按鈕下方，彈出圖10－12所示的【響應類型】對話框。

圖10－12 設置【交互作用】分支結構的分支

(2) 在圖10－12的對話框中選擇【hot object】熱對象選項，單擊【ok】命令按鈕結束選擇。
(3) 然后將該響應分支命名為“轉動問號”，如圖10－13所示。

圖10－13 設立響應分支

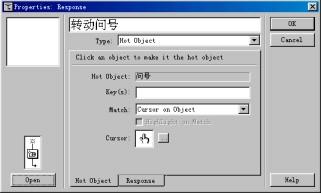

(4) 雙擊圖10－13中響應分支的響應類型符號，彈出響應類型對話框，如圖10－14所示，設置該對話框。

圖10－14 響應類型對話框

    (5) 該對話框中的各項設置如圖所示：
    首先，單擊展示窗口中的數字化電影問號，將該對象設置為熱對象，在【hot object】區域出現該熱對象的名稱。
    key（s）：空白。
    【m atch】下拉列表選擇【cursor on object】，意思是當鼠標移動到熱對象上時則匹配響應。
    【cursor】選擇如圖所示的鼠標類型：意思是當鼠標移動到熱對象上的時候，鼠標改變為圖示鼠標形狀。
    (6) 單擊圖10－14中的【response】命令按鈕，彈出【response】對話框，如圖10－15所示。

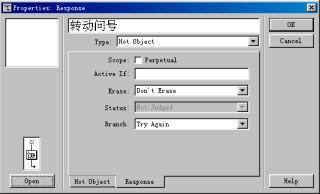

圖10－15 【response】對話框

    (7) 該對話框中設置如下：
    在【erase】：下拉選項列表選擇【don’t erase】選項。
    在【branch】：下拉選項列表選擇【try again】選項。
    (8) 單擊【ok】命令按鈕，結束對響應類型屬性對話框的設置。
    (9) 雙擊該【映射】設計按鈕，打開第二層設計窗口，進行響應分支內容的設置。
    (10) 拖曳一個【運算】設計按鈕到第二層設計按鈕，命名為“重新設置”。雙擊打開該設計按鈕對話框，如圖10－16所示。

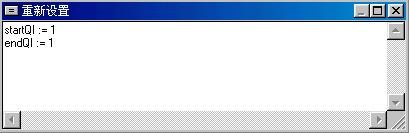

圖10－16 重新設置【運算】設計按鈕對話框

    (11) 在該對話框中輸入的內容如圖10－16所示：
    輸入內容的含義是：將控制播放問號數字化電影的兩個變量startqi 和endqi 的值設定為1，將起始幀和終止幀都設定為第一幀。也就是說，數字化電影在展示窗口中只顯示第一幀。
    (12) 關閉該對話框。單擊確認保存輸入內容對話框中的【yes】命令按鈕，確認保存在該對話框中輸入的內容。
    (13) 拖曳一個【等待】設計按鈕到圖10－17所示的位置。

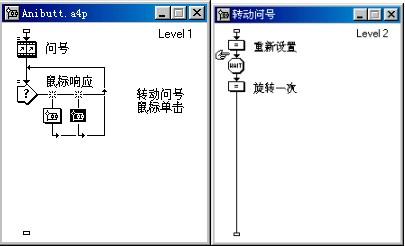

圖10－17 第二層設計窗口邏輯結構

(14) 雙擊打開該設計按鈕，如圖10－18所示，設置該對話框如圖所示，等待時間設置為0.1秒，目的是讓authorware有時間來設置“重新設置”【運算】設計按鈕中所設定的內容。

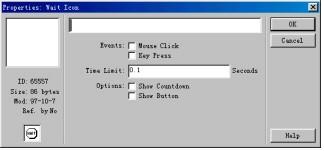

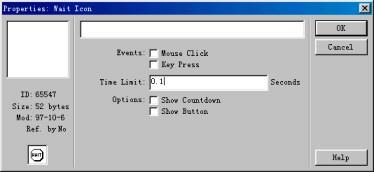

圖10－18 【等待】設計按鈕對話框

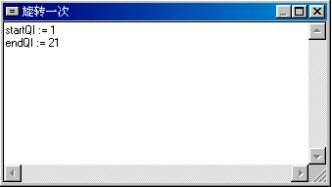

(15) 拖曳一個【運算】設計按鈕到圖10－19所示的位置，命名為“旋轉一次”。雙擊打開該對話框，在該對話框中輸入源程序，如圖10－20所示。

圖10－19 在第二層設計窗口中添加【運算】設計按鈕圖10－20 【運算】設計按鈕對話框

    在該對話框中，輸入內容的含義是將控制數字化電影播放的兩個變量分別賦值，將起始幀設定為1，將終止幀設定為21 ，意思是播放一次“問號”設計按鈕中的數字化電影。
    (16) 關閉該【運算】設計按鈕對話框，authorware會彈出確認保存輸入內容的對話框。單擊該對話框中的【yes】命令按鈕。
    (17) 關閉該【映射】設計按鈕，結束對該響應分支的設置。

步驟8 設置【交互作用】分支結構的第二個分支，實現功能：當鼠標單擊【數字化電影】在展示窗口中顯示的問號時，該數字化電影飛出展示窗口：
(1) 拖曳一個【映射】設計按鈕到圖10－21所示的【交互作用】設計按鈕的下方，authorware自動將該分支結構的響應類型設置為熱對象響應，將該響應分支命名為“鼠標單擊”。

圖10－21 設立第二響應分支

(2) 雙擊圖10－21中第二響應分支的響應類型符號，彈出響應類型對話框，如圖10－22所示，設置該對話框。

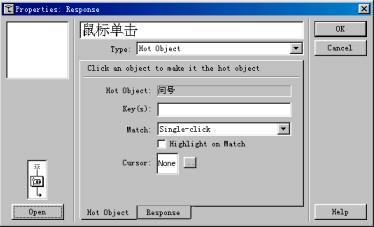

圖10－22 響應類型對話框

    (3) 單擊展示窗口中的數字化電影在展示窗口中的第一幀的圖像，將該數字化電影設置為熱對象。
    在【match】：下拉選項列表中選擇【single-click】選項，即當最終用戶單擊展示窗口中的數字化電影時，匹配該響應分支。

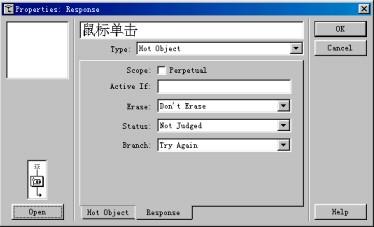

    (4) 單擊圖10－22中的【response】命令按鈕，彈出【response】對話框，對該對話框進行設置，如圖10－23所示。設置內容如下：

圖10－23 響應類型的【response】對話框

    在【erase】：下拉列表選項中選擇【don’t erase】。
    在【status】：下拉選項中選擇【not judged】。
    在【branch】：下拉選項列表中選擇【try again】。
    (5) 單擊該對話框中的【ok】命令按鈕，結束設置。
    (6) 雙擊圖10－21中第二響應分支中的【映射】設計按鈕，打開該設計按鈕為第二層的設計窗口。在該設計窗口中我們來設置第二響應分支路徑的反饋內容。

提示：
該反饋實現的功能是：當最終用戶用鼠標單擊該“問號”數字化電影在展示窗口中所在的位置時，該數字化電影將以一定速度飛出展示窗口。
(7) 拖曳一個【聲音】設計按鈕到打開的第二層設計窗口，雙擊打開該設計按鈕，彈出圖10－24所示的引入聲音文件對話框。

圖10－24 引入聲音文件對話框

(8) 同引入數字化電影方法類似，單擊【import】命令按鈕，彈出【import file】對話框，引入聲音文件。讀者可以自行引入合適的聲音文件。
(9) 單擊圖10－24中的【timing】命令按鈕，彈出圖10－25所示的【timing】播放控制對話框，設置該對話框。

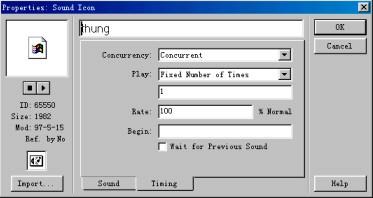

圖10－25 【timing】播放控制對話框

    (10) 圖10－25對話框的設置如下：
    【concurrency】并發性選項選擇【concurrent】。選擇該選項，當執行該聲音文件時，authorware可以繼續執行該設計按鈕后面的設計按鈕。
    【play】：播放控制選擇【fixed number of times】，即按照固定的播放次數來播放。
    在下面的正文輸入框中輸入次數為1，即播放的次數為1次。
    【rate】：正文輸入框中輸入的是播放速率，我們使用正常播放速度100％。
    其它的選項我們使用authorware的默認選項，不進行修改。
    單擊該對話框中的【ok】命令按鈕，結束設置關閉該對話框。
    (11) 拖曳一個【移位】設計按鈕到第二層設計窗口流程線上【聲音】設計按鈕后，命名為“飛出展示窗口”。
    (12) 雙擊該【移位】設計按鈕，打開【移位】設計按鈕的【motion】對話框，如圖10－26所示，在該對話框中設置移動的控制條件。

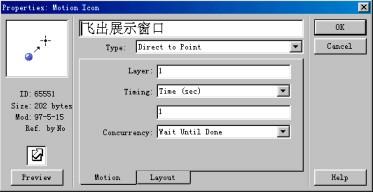

圖10－26 【移位】設計按鈕中的【motion】對話框

(13) 其它相關的設置如圖10－26所示。

提示：
移動對象的方式為【direct to point】，即直接運動到一固定點。移動的速度以時間來控制，即在一秒鐘的時間內，將對象移動到固定點上。在該實例中，【移位】設計按鈕將移動的對象在一秒鐘內移動到設定的固定點。
(14) 單擊該對話框中的【layout】命令按鈕，彈出【移位】設計按鈕的【layout】對話框，如圖10－27所示，設置該對話框。

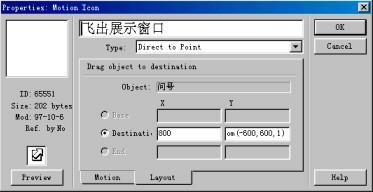

圖10－27 【移位】設計按鈕的【layout】對話框

    (15) 用鼠標單擊展示窗口中的數字化電影在展示窗口中顯示的對象，將該數字化電影設定為【移位】設計按鈕移動的對象。
    (16) 在該對話框中輸入對象運動的目標點的坐標：
    x坐標：800， y坐標：random(-600,600,1)
    意思是在x方向，問號運動到展示窗口外某一固定的x坐標值為800的線上。對于y方向的坐標，我們使用了一個隨機數，使用該隨機數，則可以實現問號運動的隨機性，每一次單擊該熱對象，熱對象飛出展示窗口的方向都不同。但由于x方向坐標的限制，熱對象總是飛向展示窗口的右方。

知識點：
    random(min, max, units)函數，該函數產生一個介于min 和 max兩個值之間，小數點如uints所示的隨機數，例如random(－600, 600, 1)產生的隨機數是介于－600和600之間，如123、234、333、334等的隨機數。隨機數的最小與units相同。
    (17) 單擊對話框中的【ok】命令按鈕結束設置。
    (18) 如圖10－28所示拖曳一個【判定】設計按鈕到第二層設計窗口中的流程線上，命名為“鼠標離開”，拖曳一個【映射】設計按鈕到【判定】設計按鈕下，作為該【判定】設計按鈕的一個分支，命名為“空操作”。

圖10－28 設置判定分支結構

(19) 雙擊圖10－28所示的【判定】設計按鈕，彈出圖10－29所示的【判定】設計按鈕對話框。對該對話框中的相關設置如下所述：

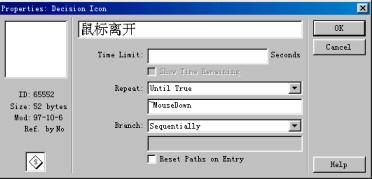

圖10－29 【判定】設計按鈕屬性對話框

    在【repeat】：下拉列表選項選擇【until true】，即當條件輸入框中輸入的內容為真時退出該分支結構，否則一直循環下去。
    在該條件輸入框中，我們輸入~mousedown。
    在【branch】選項列表中選擇順序執行，即【sequentially】選項被選。

知識點：
    ~mousedown的含義：
    mousedown為authorware提供的自變量，當鼠標按下時，該變量為true。
    ~為邏輯運算符，即邏輯非。
    ~mousedown的含義是對邏輯變量mousedown取非，當mousedown為false，即鼠標沒有按下的情況時，~mousedown為true 。也就是說，當鼠標松開的情況下，退出該【判定】分支結構。
    (20) 單擊【ok】命令按鈕關閉該對話框。程序的流程線改變為如圖10－30所示。

圖10－30 程序的流程結構

21．雙擊圖10－30所示的【判定】分支結構中連接【判定】設計按鈕和判定分支之間的小菱形符號，彈出如10－31所示的屬性對話框。

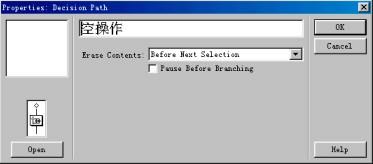

圖10－31 判定分支擦除屬性對話框

    (22) 在該對話框中對分支結構內容的擦除設置。我們在這里使用authorware的默認設置【before next selection】，即在執行下一分支前擦除該分支結構中的顯示信息。
    (23) 單擊【ok】命令按鈕結束設置。
    (24) 該分支結構中的【映射】設計按鈕中設置為空。

技巧：
該【判定】分支結構使用【判定】設計按鈕對響應的匹配和控制實現了特定的功能?！九卸ā吭O計按鈕并不僅僅使用來創建執行任務的判定分支結構，還可以用來實現特殊的任務，在該實例中，我們使用【判定】分支結構來實現：當鼠標按下的情況下，authorware循環執行該判定分支中的空操作，也就是說，當最終用戶一旦按住鼠標的話，authorware一直進行空操作。只有當鼠標左鍵松開后才開始執行下面的設計按鈕中的內容。
(25) 拖曳一個【移位】設計按鈕到圖10－32所示的程序流程線上的位置，命名為“復位”。

圖10－32 添加【移位】設計按鈕

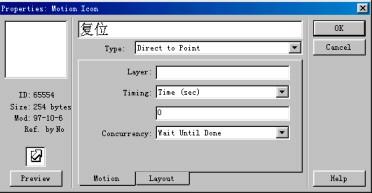

(26) 雙擊打開該【移位】設計按鈕，彈出【移位】設計按鈕的【motion】對話框，如圖10－33所示。

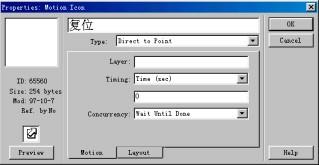

圖10－33 【移位】設計按鈕的【motion】對話框

    在該對話框中的相關設置如圖所示：
    在【type】：下拉選項列表中選擇【direct to point】選項，移動物體到固定點。
    物體的運動時間設置為0，就是說移動的對象直接跳到目的地。
    對【concurrency】并發選項選擇【wait until done】，意思是只有該移位設計按鈕對對象的移動完成后，authorware才可以執行其它的設計按鈕。
    (27) 單擊該對話框中的【layout】命令按鈕，彈出【移位】設計按鈕的【layout】對話框，如圖10－34所示。

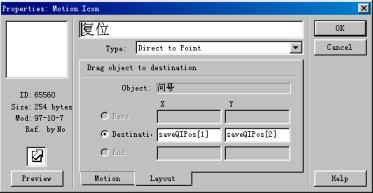

圖10－34 【移位】設計按鈕的【layout】對話框

    28．用鼠標單擊展示窗口中的數字化電影在展示窗口中顯示的對象，將該數字化電影設定為【移位】設計按鈕移動的對象。
    (29) 該對話框中其它的相關設置如下所述：
    在目的地【destination】正文輸入框中輸入如下內容：
    x坐標：saveqipos[1]
    y坐標：saveqipos[2]

提示：
在該正文輸入框中，我們輸入了兩個變量，分別代表數字化電影在展示窗口中的原始位置。其中saveqipos := point( displayx@"問號", displayy@"問號" )，saveqipos[1]為point（）函數的x坐標，saveqipos[2]為point（）函數的y坐標。
(30) 單擊【ok】命令按鈕，完成【移位】設計按鈕屬性對話框的設置。

步驟9 設置【交互作用】分支結構的第三個分支：
(1) 拖曳一個【映射】設計按鈕到圖10－35所示的位置，來設置【交互作用】分支結構的第三條分支。authorware自動將該分支結構的響應類型設置為熱對象響應。

圖10－35 添加第三條分支路徑

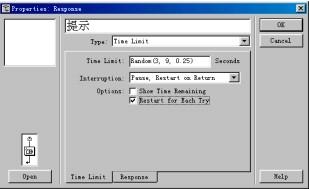

(2) 用鼠標雙擊圖10－35中第三個分支的響應類型圖標，彈出圖10－36所示的對話框。

圖10－36 響應類型選擇對話框

    響應類型對話框中相關選項的設置如下：
    在【type】響應類型下拉列表中選擇【time limit】，使用時間限制響應類型。
    在【time limit】正文輸入框中輸入時間限制random(3, 9, 0.25)，時間的限制為一個隨機的介于3秒和9秒之間的一個值。
    在【interruption】下拉列表中選擇【pause，restart on return】選項。
    在【option】選項中選擇【restart for each try】。

提示：
時間限制響應就是在一定的時間內，如果【交互作用】設計按鈕沒有任何響應匹配，則執行該時間限制響應分支中的反饋信息。
(3) 單擊該對話框中的【response】命令按鈕，彈出【response】對話框，如圖10－37所示。

圖10－37 時間限制響應的【response】對話框

    (4) 該對話框中相關選項的設置如下：
    在【active if】正文輸入框中輸入條件正文對象。在這里我們輸入：~mediaplaying@"問號"&~animating@"問號"&(~mousedown)。
    在【erase】擦除選項選擇【before next entry】。
    在【status】下拉選項列表選擇【not judged】。
    在【branch】下拉選項列表選擇【try again】。

知識點：
    【active if】中輸入的條件正文，在authorware中，只有該正文輸入框中輸入的正文為真的時候，該響應分支結構才可以起作用。否則，該分支路徑不能響應任何匹配。
     mediaplaying@"問號" 為系統變量mediaplaying的引用形式，如果正在播放標題為“問號”的【數字化電影】設計按鈕中的數字電影，則該引用變量為true。對該引用變量取非：~mediaplaying@"問號"為false。否則為true。
    animating@"問號" 為系統變量animating的引用形式，如果authorware正在移動標題為“問號”的【數字化電影】設計按鈕中的數字電影，則該引用變量為true。對該引用變量取非：~animating@"問號"為false。否則為true。
    “&”為邏輯與。例如：a:=con1&con2，只有con1和con2兩個變量同時為true時，變量a的值才為true。
    在該實例中，只有~mediaplaying@"問號"、~animating@"問號"、(~mousedown)三個變量同時為true時，【active if】正文輸入框中的條件變量才為true。
    (5) 單擊【ok】命令按鈕，結束響應類型的設置。
    (6) 雙擊圖10－35所示的【交互作用】分支結構的第三條分支的【映射】設計按鈕，打開第二層設計窗口。
    (7) 拖曳一個【運算】設計按鈕到第二層設計窗口，命名為“重新設置”，雙擊打開該【運算】設計按鈕對話框，如圖10－38所示。

圖10－38 【運算】設計按鈕對話框

    (8) 該對話框中的輸入內容如圖10－38所示，目的是重新設置控制播放數字化電影的變量，將起始幀和終止幀都設置為第一幀。
    (9) 關閉該【運算】設計按鈕對話框。
    (10) 拖曳一個【等待】設計按鈕到圖10－39所示的位置。雙擊打開該設計按鈕對話框,如圖10－40所示。在該對話框中設置等待時間為0.1秒。

圖10－39 添加【等待】設計按鈕

圖10－40 【等待】設計按鈕對話框

提示：
    設置【等待】設計按鈕的目的是讓authorware程序有時間來重新設置。
    (11) 關閉該對話框。
    (12) 拖曳一個【顯示】設計按鈕到圖10－41所示的設計窗口中，雙擊打開該設計按鈕，在展示窗口中使用【圖形工具箱】中的文本輸入工具來輸入文本如圖10－41所示。該【顯示】設計按鈕中的內容用來提示用戶。

圖10－41 添加一個提示的【顯示】設計按鈕

(13) 關閉該顯示設計按鈕。
(14) 拖曳一個【聲音】設計按鈕到圖10－42所示的位置，對該設計按鈕進行設置。

圖10－42 添加聲音文件

(15) 【聲音】設計按鈕對話框如圖10－43和圖10－44所示。

圖10－43 【聲音】設計按鈕的【sound】對話框

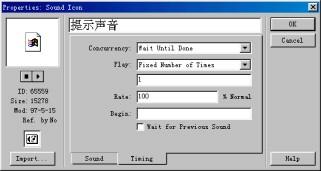

圖10－44【聲音】設計按鈕的【timing】對話框

(16) 單擊【ok】命令按鈕，結束該設計按鈕的設置。
(17) 拖曳一個【移位】設計按鈕到圖10－45所示的位置。命名為“復位”。

圖10－45 添加移位設計按鈕

(18) 雙擊打開該設計按鈕的【motion】對話框，如圖10－46所示。

圖10－46 【移位】設計按鈕的【motion】對話框

(19) 單擊該對話框中的【layout】命令按鈕，彈出圖10－47所示的【layout】對話框。

圖10－47 【移位】設計按鈕的【layout】對話框

    (20) 單擊展示窗口中數字化電影對象，將該對象設定為移動的對象。
    兩對話框中相關選項的設置如圖所示。
    (21) 該“復位”設計按鈕的作用是將飛出展示窗口的數字化電影復位到初始的位置。
    (22) 單擊【ok】命令按鈕，結束【移位】設計按鈕的設置。
    (23) 關閉第二層設計窗口。

步驟10 運行程序，觀看效果：
使用快捷鍵ctrl+r運行程序，請讀者觀察程序設計的結果。

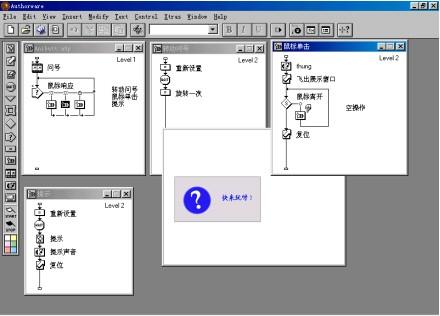

程序的總體結構如圖10－48所示。
