一、退出分支

　　現在我們來制作退出分支，它的演示效果是：當我們點擊主界面右下角的退出按鈕時，將彈出一個對話框，要求我們選擇是否退出系統演示，點“是”將運行退出模塊，點“否”程序就回到主界面。

　　步驟1：首先，我們制作一個退出對話框和三組按鈕——“退出”、“是”和“否”，如圖1所示。

圖1準備好圖片　

　　步驟2：回到主流程線，拖一個組圖標到交互圖標中，命名為“退出”，如圖2所示。

圖2加上“退出”組圖標后的主流程線

　　步驟3：雙擊“退出”組圖標上的按鈕圖標，彈出“properties：repones”對話框， 點cursor項右邊的按鈕，在彈出的對話框中單擊所需要的鼠標形狀，然后點ok確定，回到按鈕響應對話框，單擊“button”按鈕，彈出按鈕對話框。因為我們不用系統提供的按鈕，所以點擊“add”，這時彈出按鈕編輯窗口，單擊左上角normal欄的up狀態項，開始設置按鈕彈起時的狀態，單擊raphic欄右邊的“imort”按鈕，彈出“import which file”對話框，選擇前面我們制作好的按鈕圖片，圖片被加入到編輯器中；再單擊over狀態項，用同樣方法導入當鼠標指向按鈕時的圖片，如圖3所示。

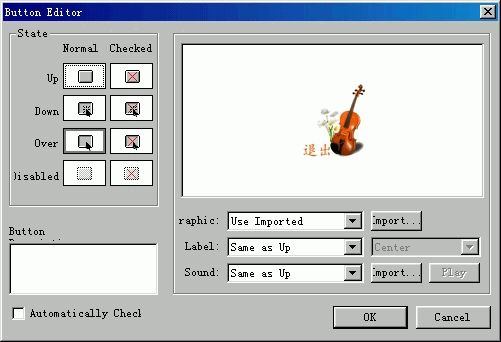

圖3 按鈕編輯器

　　我們還可以為按鈕的每種狀態添加上指定的音效，點sound欄右邊的“imort”按鈕，導入按鍵效果音響。 步驟4：在主界面，用鼠標將“退出”按鈕移到右下角，如圖4所示。

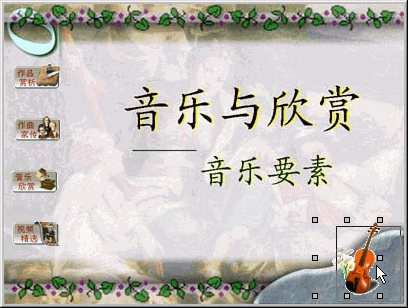

圖4定位退出按鈕

　　步驟5：在主流程線上雙擊“退出”組圖標，打開“退出”分支流程線，在資源管理器中找到前面制作好的“退出對話框”圖片，將它拖到流程線上，圖片會自動加到流程線上并出現顯示圖標，將圖標改名為“背景-退出”。 然后拖動一個交互圖標到流程線上來，命名為“退出”，再拖動兩個組圖標到交互圖標的右側，選擇按鈕交互方式，并分別命名為“是”和“否”，如圖5所示。

圖5建立“退出”分支

　　步驟6：將“是”和“否”按鈕定義成前面準備好的圖片，方法參見步驟3，然后把兩個按鈕移到對話框背景的適當位置，如圖6所示。

圖6定位按鈕

　　步驟7：我們先拖動一個框架圖標到“退出”交互圖標的下面，命名為“是？”。雙擊框架圖標，打開分支，刪除當前層中所有的圖標。拖動一個組圖標到“是？”框架圖標的右側，命名為“名單”，如圖7所示。

圖7“退出”模塊的流程線

　　在此圖標中我們可以放置制作該作品的演員名單，就象一部電影的片尾一樣。這個效果我們在下面將會講解。
