在該對話框中設置特性名為“text”。

單擊【next->】按鈕，出現【windows control-get property: property variable】設置對話框，如圖23-19所示。

圖23-19  【windows control-get property: property variable】設置對話框

在該對話框中設置一個特性變量名，本例為“=ret_edt_1”。

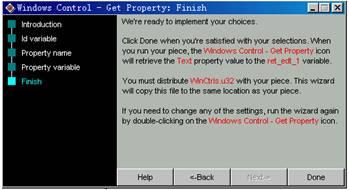

單擊【next->】按鈕，出現“finish”設置對話框，如圖23-20所示。

圖23-20  【windows control-get property: finish】設置對話框

這是一個結束對話框，提示本知識對象使用了winctrls.u32外部函數。

單擊【done】按鈕，完成【get text from edit 1】知識對象圖標的設置。該設置表示將從第一個文本輸入框中取得text信息并存入ret_edt_1變量中。

【get text from edit 2】和【get text from mask 1】兩個設計圖標也是get property知識對象，其設置對話框與【get text from edit 1】基本相同。

不同之處在于【get text from edit 2】的控制對象為“=edt_2”，其特性變量名為“=ret_edt_2”，而【get text from mask 1】的控制對象為“=mask_1”，其特性變量名為“=ret_msk_1”。也就是，這兩個知識對象的設置將使第2個文本輸入框中取得的text信息存入ret_edt_2變量中，而使第3個文本輸入框中取得的text信息存入ret_msk_1變量中。

及時點評  在windows control知識對象中已設置了第1個、第2個和第3個文本輸入框為控制對象，并且分別設置了它們的id名為“=edt_1”、“=edt_2”和“=mask_1”，那么在后面的set property和get property知識對象中均可用這些id名作為控制對象id變量，從而設置或獲取這些控制對象的特性值。

以下的流程為一個【check】決策圖標，其附屬運算圖標中的代碼如下：

if　charcount(ret_edt_1)&charcount(ret_edt_2)&charcount(ret_mak_1) then

validentry:=1

end if

這表示系統將檢查3個文本輸入框中是否均輸入了信息。如果都輸入了信息，if的條件為真，則使變量validentry的值等于1（該變量的初始值為0）。

【check】決策圖標的屬性設置對話框如圖23-21所示。

圖23-21  【check】決策圖標屬性設置對話框

由圖23-21可知，決策以計算方式執行，計算表達式為“validentry=0”。這表示當3個文本輸入框中存在空信息時，validentry值為0，表達式狀態為真，決策進入其下面的分支，一個顯示圖標顯示出要求用戶正確輸入的文字提示。如果3個文本輸入框均已輸入信息，則validentry的值為1，表達式狀態為假，決策圖標不進入分支，程序向下執行。

23.2.3  顯示輸入信息

用戶在3個文本輸入框中輸入的信息顯示是由【buttons】交互響應圖標下的【validentry】分支完成的。

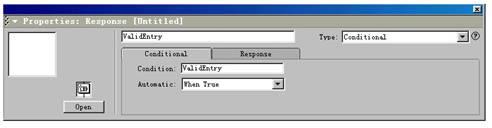

【validentry】是一個條件交互響應分支，其屬性設置對話框如圖23-22所示。

圖23-22  【validentry】條件交互屬性設置對話框

由圖23-22可知，當validentry為1時，條件滿足。而validentry為1表示3個文本輸入框均輸入信息。故當用戶在3個文本輸入框中輸入信息后，單擊【done】按鈕，進入信息檢查分支，使validentry變量值為1，從而使程序進入本條件交互響應分支。

條件交互響應分支的下級流程如圖23-23所示。

圖23-23  【validentry】分支的下級流程

該流程中共有6個知識對象圖標。

前面3個知識對象圖標都是get property知識對象，它們分別設置了從第1、第2和第3個文本輸入框獲取用戶輸入的信息并分別存入特性變量edt_1_txt、edt_2_txt和msk_1_txt中。

后面3個知識對象圖標都是set property知識對象，它們則分別將3個文本輸入框的控制屬性設為enabled，且屬性值為false。這表示將使3個文本輸入框呈現一種失效的灰色狀態。

【correct response】顯示圖標嵌入了如下代碼：

hello｛capitalige(lowercase(edt_1_txt)

｛capitalige(lowercase(edt_2_txt)

your shoe size is｛(mas_1_txt)

因此，用戶信息在窗口下沿顯示出來。

最后一個【wait】等待圖標輸入了等待時間為10 000，所以程序會在此一直暫停等待用戶新的操作。

及時點評  該條件交互響應分支雖然放在最前面，但由于開始時條件不滿足，程序不會進入本分支。只有在進入第2分支中檢查了3個文本輸入框的信息后，使控制變量validentry值為1，才使條件響應分支條件滿足，從而進入本分支顯示正確信息。這是交互響應分支之間互相牽制的設計。

23.2.4  清空輸入框

【buttons】交互響應圖標下的【clear form】分支完成清空3個文本輸入框的功能。

【clear form】是一個按鈕交互響應分支。

進入本分支時，首先執行分支附屬運算圖標中的代碼使控制變量validentry的值恢復為0。其下級流程如圖23-24所示。

圖23-24  【clear form】分支下級流程

該流程中運用了4個set property知識對象，重新對3個文本輸入框控制對象的屬性進行設置。這將使得3個文本輸入框清空，光標在第一個輸入框內閃爍，等待用戶重新輸入信息。

以上便完成了整個程序流程的分析。

23.3  小結

在同一個交互響應結構中，可以同時存在幾個文本輸入交互響應分支，但系統僅提供一個文本輸入框。有時用戶需要在同一屏幕中有幾個文本輸入框同時存在，用戶可在幾個文本輸入框之間切換并輸入信息，這就需要創建多個文本輸入框界面，也稱多欄編輯界面。

創建多個文本輸入框有多種方法，可應用頁管理技術實現3個文本輸入框的創建，而本例則是應用知識對象創建。兩個程序創建的3個文本輸入框運行效果與功能完全一樣，但用知識對象創建的設計過程與流程就顯得容易、簡捷和方便得多了。

本例中主要應用了如下技術：

l         windows control知識對象應用技術

l         get property知識對象應用技術

l         set property知識對象應用技術
