本節要點：框架圖標（framework）　導航圖標（navigate）

完成后流程圖

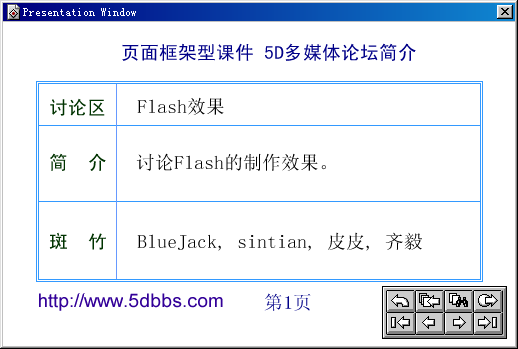

運行界面：

制作步驟：

1、向流程線上依次拖入一個顯示圖標、一個框架圖標和一個計算圖標。分別命名為“title”、“frame”、“quit”?！皅uit”圖標的作用是退出程序，其內容為退出函數“quit(0)”?！皌itle”圖標內容為標題字。

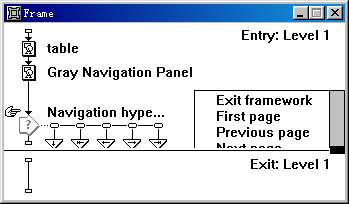

2、框架圖標實際上是一個固定的模塊。打開框架圖標，可以看到其中的內容。

　　框架圖標中分兩部分，上面是“進入框架（entry）”部分，這里的圖標是在進入框架就被執行的，下面是“退出框架（exit）”部分，是在上面設置的退出框架后要執行的內容，執行完后，跳出框架頁，執行框架圖標后面的內容。
　　框架圖標中的的交互方式都是按鈕，并且使用了“導航圖標（navigate）”。導航圖標可以方便地鏈接到其它任何一個圖標，因此在頁式課件中使用得很廣泛。關于導航圖標的指向，大家可以自己打開一個導航圖標研究一下。

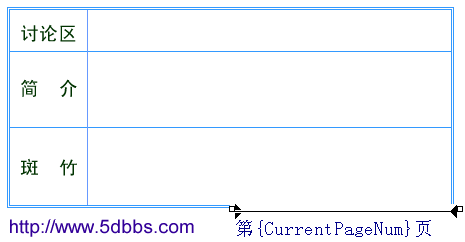

　　這里的“table”圖標內容是自己加上去的，內容如下，其它都是自己生成的。系統變量“currentpagenum”的值是當前框架頁的序號，它的值隨當前顯示的頁不同而變化。還要注意設置“table”圖標屬性為“更新顯示變量（update displayed variables）”，這樣才能即時顯示。

3、拖動一個顯示圖標到框架圖標的右側，命名為“page1”，并在合適的位置輸入相應的內容。

4、將“page1”圖標復制幾份，并改名為“page2”、“page3”、“page4”，然后打開這幾個圖標，更改其中的內容。

補充說明：框架導航各按鈕含義如下，你也可以用自已定義的按鈕，或其它交互響應方式，也可以添加或刪減一些按鈕。

技巧提示：在框架頁型課件中，如果有每頁都需要顯示的對象，可以將其放在框架之外，或者放在框架入口處顯示。

源文件：點擊這里下載
