(16) 將交互圖標拖動到圖標“3”的下方，并將它命名為“決策”。

(17) 將群組圖標拖動到“決策”圖標的右下方，打開如圖8-5所示的response type對話框。

(18) 選中target area單選按鈕之后，單擊ok按鈕。

(19) 將群組圖標命名為“矩形正確”。

(20) 拖動群組圖標到“決策”圖標的最右邊，將它命名為“矩形錯誤”。

(21) 運行課件，自動打開response對話框。

(22) 單擊實心矩形，將它拖動到矩形框內。

(23) 調整虛線框的大小，使它剛好包括矩形框(如圖8-6所示)。

          圖8-5  response type對話框                         圖8-6  調整虛線框的大小

(24) 單擊target area標簽，打開target area選項卡。

(25) 打開on drop下拉列表框，選擇snap to center。

(26) 單擊response標簽，打開response選項卡。

(27) 打開status下拉列表框，選擇correct response。

(28) 關閉打開的response對話框，自動彈出設置錯誤響應的屬性對話框。

(29) 選擇實心矩形將它拖動到演示窗口的中央。

(30) 調整目標區域為整個演示窗口(如圖8-7所示)，確定錯誤響應的區域。

圖8-7  確定錯誤響應的區域

(31) 在target area選項卡內，選擇on drop下拉列表框的put back。

(32) 在response選項卡內，選擇status下拉列表框的wrong response。

(33) 關閉打開的對話框，此時群組圖標的名稱前分別出現加號與減號。

(34) 雙擊打開“矩形正確”群組圖標，將顯示圖標拖動到二級流程線窗口。

(35) 命名顯示圖標為“正確提示”。

(36) 雙擊打開“正確提示”圖標，在演示窗口內輸入“移動正確”。

(37) 將計算圖標拖動到“正確顯示”圖標的下方，命名為“矩形”。

(38) 雙擊“矩形”計算圖標，打開編輯窗口。

(39) 在其中輸入“movable@“1”=false”之后，關閉編輯窗口(如圖8-8所示)。

(40) 打開“矩形錯誤”群組圖標，將顯示圖標拖動到二級流程線窗口。

(41) 雙擊顯示圖標，在演示窗口內輸入“移動錯誤”。

(42) 重復上述(20)～(41)步的操作，在“決策”交互圖標的右側分別添加“圓形正確”、“圓形錯誤”、“三角形正確”及“三角形錯誤”等4個群組圖標(如圖8-9所示)。

           圖8-8  編輯“矩形”計算圖標                   圖8-9  課件流程圖

(43) 播放、測試并保存課件。

由于交互圖標右側的結果圖標數量超過5個，因此在設計窗口內出現圖標名稱的列表框，單擊列表框右側的箭頭，可查看相鄰的結果圖標名稱，當前結果圖標也將出現在交互圖標的右側。由于在將整個演示窗口作為錯誤響應的區域之前，先設置了拖動正確的區域(本例是將空心的矩形、圓形、三角形作為正確響應的區域)，因此只要拖動對象未到達指定區域，都將給出錯誤提示，并自動返回原地，否則拖動對象將停留下來，并給出拖動正確的提示。

通常，拖動演示窗口的對象時，可以將它移動到任意位置。為了防止這種情況的發生，我們在計算圖標內使用了movable@iconname=false，它使指定的iconname(圖標名稱)無法在到達目標區域之后繼續被拖動。

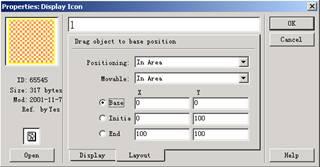

為了確定對象移動的范圍，本例是通過拖動對象來實現的，將整個演示窗口作為可移動的區域，顯示它是不夠精確的。打開對象的屬性設置對話框之后，可以看到layout選項卡，分別將positioning及movable設置成in area (如圖8-10所示)，將對象的位置和移動范圍都限制在指定的區域內。

圖8-10  限制對象的移動區域

此時，在layout選項卡的下面有3個單選按鈕，base對應著對象可移動區域的起始點，initial對應著對象的初始位置，end對應著對象可移動區域的結束點。首先選中base單選按鈕，把對象拖動到可移動區域的左上角，接著選中end單選按鈕，把對象拖動到可移動區域的右下角。釋放鼠標之后，在屏幕上就會出現一個灰色的矩形框顯示出對象可移動的范圍(如圖8-11所示)。最后，選中initial單選按鈕，將對象拖動到它的起始位置。

圖8-11  確定可移動的范圍

確定對象的移動范圍及起始點之后，單擊ok按鈕關閉對象屬性的設置對話框，再次運行課件時，就會發現所選的對象只能在指定的區域內移動，而不是整個演示窗口。

當演示窗口出現影視文件時，它的自然播放是很容易實現的。如何控制它的播放速度呢？這就需要目標區域響應的幫助，可將光標移動的范圍作為目標響應區域，在此范圍內拖動光標都能夠控制觸發相應的事件。為了將光標的位置與播放速度聯系起來，可使用pathposition系統變量，用于測試對象在其路徑上的當前位置，并將它賦值給變量，由變量控制影視文件的播放速度。

 控制動畫的播放速度

(1) 單擊工具欄的new按鈕，新建一個課件文件。

(2) 將計算圖標拖動到流程線上，并命名為“窗口大小”。

(3) 雙擊“窗口大小”圖標，在編輯窗口內輸入resizewindow (360，260)，將演示窗口的大小定義為360×260像素。

(4) 將顯示圖標拖動到“窗口大小”的下方，將其命名為block。

(5) 雙擊block打開演示窗口，選擇矩形工具，繪制一個光標，并使用紅色填充。

(6) 選擇光標之后，使用ctrl+i組合鍵打開display icon對話框。

(7) 單擊display標簽，打開display選項卡。

(8) 打開positioning下拉列表框，選擇on path。

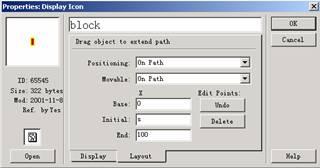

(9) 打開movable下拉列表框，選擇on path (如圖8-12所示)。

圖8-12  設置光標的display屬性

(10) 選擇演示窗口的光標，確定一條水平線作為對象的移動路徑。

(11) 在initial文本框內輸入變量s。

(12) 單擊ok按鈕，關閉打開的display icon對話框之后，打開new variable對話框。

(13) 將自定義變量s的初始值設為0。

(14) 將影像圖標拖動block圖標的下方，將其命名為“影視”。

(15) 雙擊“影視”影像圖標，打開演示窗口。

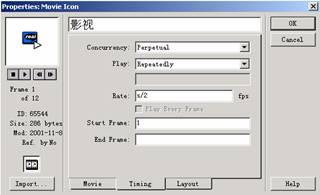

(16) 執行file→import命令，打開properties:movie icon對話框(如圖8-13所示)。

圖8-13  properties:movie icon對話框

(17) 單擊timing標簽，打開timing選項卡。

(18) 打開concurrency下拉列表框，選擇perpetual，跟蹤對光標的響應。

(19) 打開play下拉列表框，選擇repeatedly，循環播放影視文件。

(20) 在rate文本框內輸入s/2，控制影視文件的播放速度。

(21) 將交互圖標拖動到“影視”圖標的下方，并命名為“拖動”。

(22) 在“拖動”圖標的右下方添加一個計算圖標，打開response type對話框。

(23) 選中target area單選按鈕之后，單擊ok按鈕。

(24) 將計算圖標命名為“定位”。

(25) 雙擊“定位”圖標上方的交互標識符，打開propeties:response對話框。

(26) 選擇演示窗口的光標，調整目標區域的大小，使它包圍光標的移動路徑(如圖8-14所示)。

圖8-14  設置目標區域響應的范圍

(27) 雙擊“定位”圖標，打開圖標的編輯窗口。

(28) 在編輯窗口內輸入s=pathposition@”block”之后，關閉打開的窗口。

(29) 雙擊交互圖標“拖動”，在光標的兩頭輸入0、100 (如圖8-15所示)。

(30) 在“定位”圖標的右側添加一個計算圖標，并將響應類型確定為button。

(31) 將計算圖標命名為“退出”。

(32) 雙擊“退出”圖標，打開編輯窗口。

(33) 輸入quit ()之后，關閉打開的窗口，得到如圖8-16所示的課件流程圖。

              圖8-15  編輯交互圖標的內容                     圖8-16  課件流程圖

(34) 開始播放、測試及修改課件文件。

由于將s的初始值設置為0，因此開始時演示窗口的視頻文件是不播放的。拖動光標的位置之后，當前的位置將賦值給變量s，并控制視頻文件的播放速率(如圖8-17所示)。當光標位于目標響應區域的左側時，播放速率較慢，當光標位于目標響應區域的右側時，播放速率較快。為了減緩光標位置對播放速率的影響，在視頻文件的rate文本框內輸入了s/2。如果將s乘以一個整數倍，那么光標的移動對播放速率的影響將被放大。

圖8-17  課件的外觀
