系統需求分析

    研究生個人信息管理
    導師信息管理
    專業信息管理

功能模塊設計

    針對上述需求，設計的功能模塊如圖10.34所示。


數據表設計

    1.研究生信息數據表

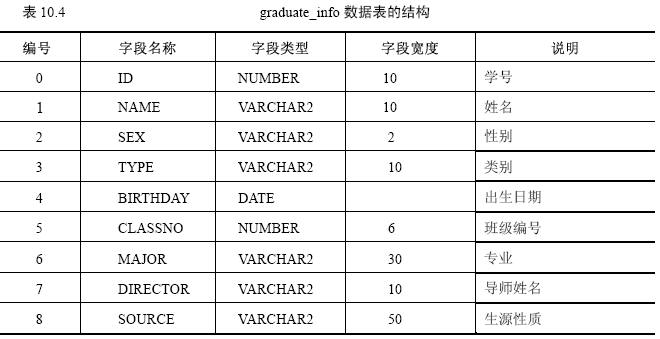

    數據表名稱：graduate_info。數據表結構如表10.4所示。

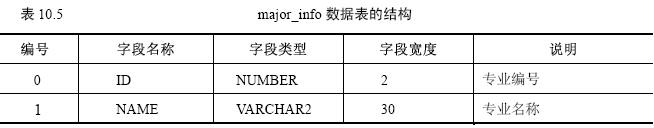

    2.專業信息數據表

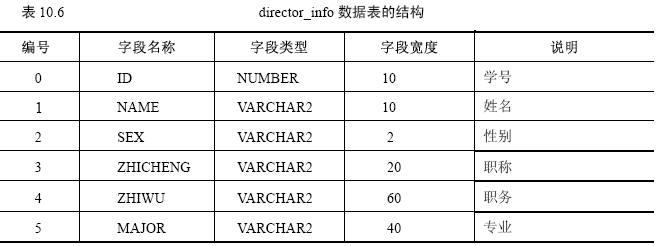

    3.導師信息數據表


索引和視圖設計

    1.研究生信息數據表的索引和視圖設計
    2.專業信息表的索引和視圖設計
    3.導師信息數據表的索引和視圖設計

創建數據庫用戶

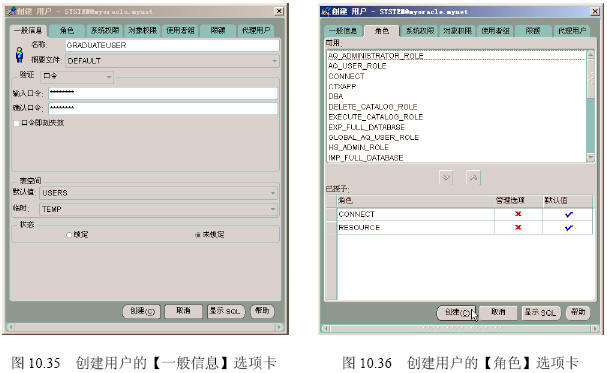

    （1）在如圖10.35所示的創建用戶的【一般信息】選項卡中進行如下設置。
    （2）切換到如圖10.36所示的創建用戶的【角色】選項卡。

    （3）成功創建上述用戶的sql代碼如下。
    ―――――――――――――――――――――――――――――――――――――
    create user "graduateuser" profile "default"
        identified by "12345678" default tablespace "users"
        temporary tablespace "temp"
        account unlock;
    grant unlimited tablespace to "graduateuser";
    grant "connect" to "graduateuser";
    grant "resource" to "graduateuser";
    ―――――――――――――――――――――――――――――――――――――
    【參見光盤文件】：第10章/creategraduateuser.sql。
    （4）讀者可以直接在【sqlplus worksheet】中執行creategraduateuser.sql文件創建用戶。

創建數據表

    1.創建研究生信息表

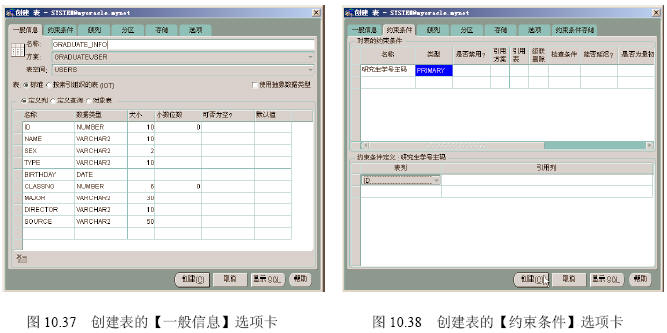

    （1）在如圖10.37所示的創建表的【一般信息】選項卡中進行如下操作。
    （2）切換到如圖10.38所示的創建表的【約束條件】選項卡。

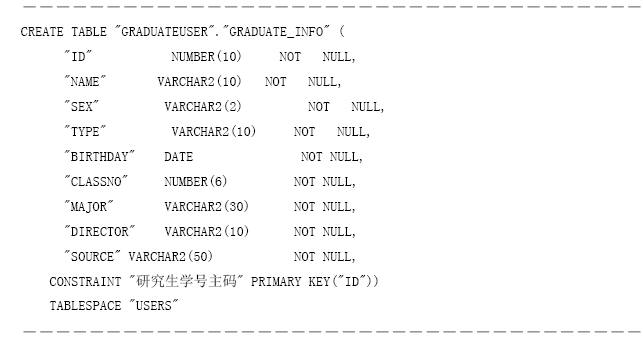

    （3）上述創建數據表graduateuser.graduate_info的sql代碼如下。

    （3）上述創建數據表graduateuser.graduate_info的sql代碼如下。
    （4）讀者可以直接在【sqlplus worksheet】中執行createtablegraduateinfo.sql 文件創建數據表graduateuser.graduate_info。
    2.創建專業信息表

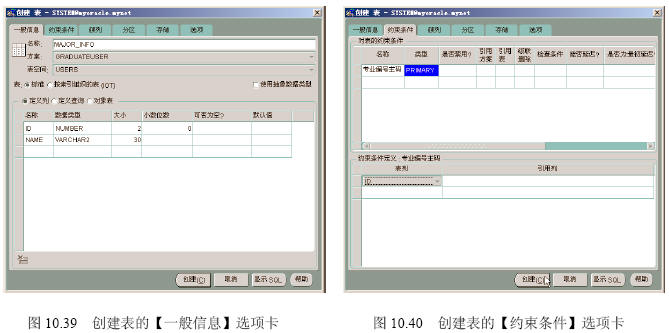

    （1）在如圖10.39所示的創建表的【一般信息】選項卡中按照如圖所示進行設置。
    （2）切換到如圖10.40所示的創建表的【約束條件】選項卡。

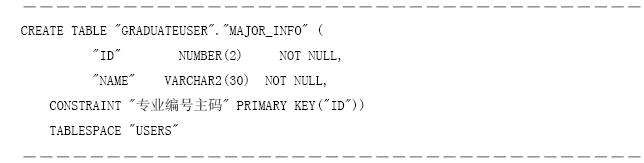

    （3）上述創建數據表graduateuser.major_info的sql代碼如下。

    【參見光盤文件】：第10章/createtablemajorinfo.sql。
    （4）讀者可以直接在【sqlplus worksheet】中執行createtablemajorinfo.sql文件創建數據表graduateuser.major_info。
    3.創建導師信息表

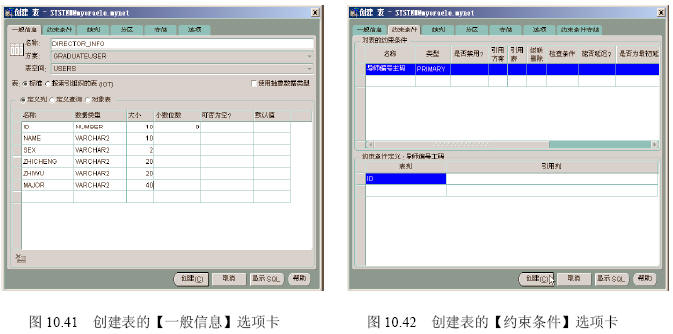

    （1）在如圖10.41所示的創建表的【一般信息】選項卡中按照如圖所示進行設置。
    （2）切換到如圖10.42所示的創建表的【約束條件】選項卡。

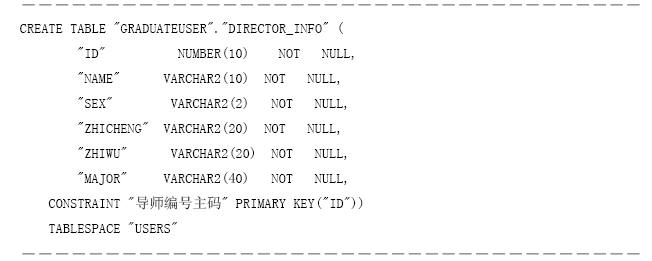

    （3）上述創建數據表graduateuser.director_info的sql代碼如下。

    【參見光盤文件】：第10章/createtabledirectorinfo.sql。
    （4）讀者可以直接在【sqlplus worksheet】中執行createtabledirectorinfo.sql 文件創建數據表graduateuserdirector_info。

創建索引

    1.為研究生信息表的name字段建立索引

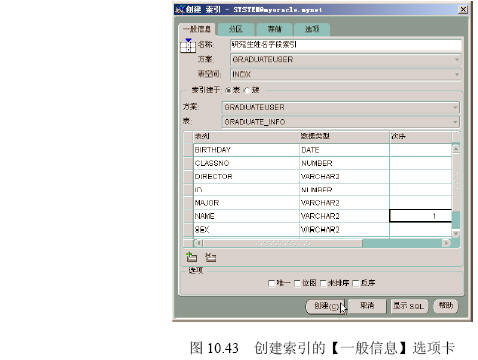

    （1）在如圖10.43所示的創建索引的【一般信息】選項卡中按照圖示進行操作。
    （2）其他選項卡按照默認設置即可。

    （3）上述創建索引的sql代碼如下。
    ―――――――――――――――――――――――――――――――――――――
    create index "graduateuser"."研究生姓名字段索引"
        on "graduateuser"."graduate_info"("name")
        tablespace "indx"
    ―――――――――――――――――――――――――――――――――――――
    【參見光盤文件】：第10章/createindexgraduate.sql。
    （4）讀者可以直接在【sqlplus worksheet】中執行createindexgraduate.sql 文件創建數據表graduateuser.graduate_info的索引“研究生姓名字段索引”。
    2.為導師信息表的name字段建立索引

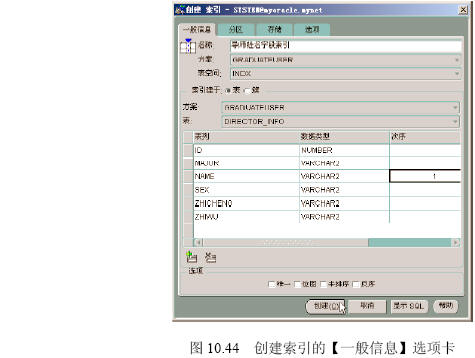

    （1）在如圖10.44所示的創建索引的【一般信息】選項卡中按照圖示進行操作。
    （2）其他選項卡按照默認設置即可。
    （3）上述創建索引的sql代碼如下。
    ―――――――――――――――――――――――――――――――――――――
    create index "graduateuser"."導師姓名字段索引"
       on "graduateuser"."director_info"("name")
       tablespace "indx"
    ―――――――――――――――――――――――――――――――――――――
    【參見光盤文件】：第10章/createindexdirector.sql。
    （4）讀者可以直接在【sqlplus worksheet】中執行createindexdirector.sql 文件創建數據表graduateuser.director_info的索引“導師姓名字段索引”。


創建視圖

    1.為研究生信息表建立視圖

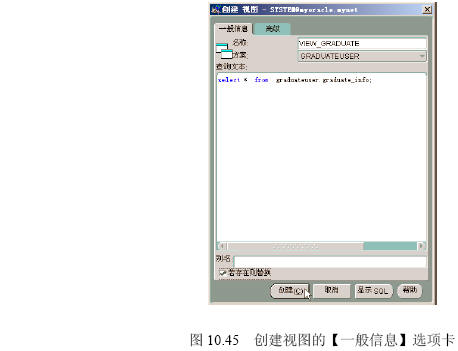

    （1）在如圖10.45所示的創建視圖的【一般信息】選項卡中按照圖示進行操作。

    （2）其他選項卡按照默認設置即可。
    （3）上述創建視圖的sql代碼如下。
    ―――――――――――――――――――――――――――――――――――――
    create or replace view "graduateuser"."view_graduate" as
        select *
        from graduateuser.graduate_info with read only
    ―――――――――――――――――――――――――――――――――――――
    【參見光盤文件】：第10章/createviewgraduate.sql。
    （4）讀者可以直接在【sqlplus worksheet】中執行createviewgraduate.sql文件創建數據表graduateuser.graduate_info的視圖“view_graduate”。
    2.為專業信息表建立視圖
    （1）在如圖10.46所示的創建視圖的【一般信息】選項卡中按照圖示進行操作。

    （2）其他選項卡按照默認設置即可。
    （3）上述創建視圖的sql代碼如下。
    ―――――――――――――――――――――――――――――――――――――
    create or replace view "graduateuser"."view_major" as
        select *
        from graduateuser.major_info with read only
    ―――――――――――――――――――――――――――――――――――――
    【參見光盤文件】：第10章/createviewmajor.sql。
    （4）讀者可以直接在【sqlplus worksheet】中執行createviewmajor.sql文件創建數據表graduateuser.major_info的視圖“view_major”。
    2.為導師信息表建立視圖
    （1）在如圖10.47所示的創建視圖的【一般信息】選項卡中按照圖示進行操作。
    （2）其他選項卡按照默認設置即可。
    （3）上述創建視圖的sql代碼如下。
    ―――――――――――――――――――――――――――――――――――――
    create or replace view "graduateuser"."view_director" as
       select *
       from graduateuser.director_info with read only
    ―――――――――――――――――――――――――――――――――――――
    【參見光盤文件】：第10章/createviewdirector.sql。
    （4）讀者可以直接在【sqlplus worksheet】中執行createviewdirector.sql 文件創建數據表graduateuser.director_info的視圖“view_director”


vb工程總體框架

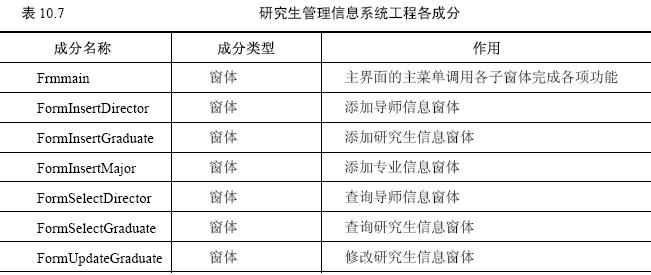

    開發完成的研究生管理信息系統的總體框架如表10.7所示。
    【參見光盤文件】：第10章/研究生管理信息系統.vbp。



系統是如何運行的

    （1）啟動vb，打開配套光盤的工程文件。

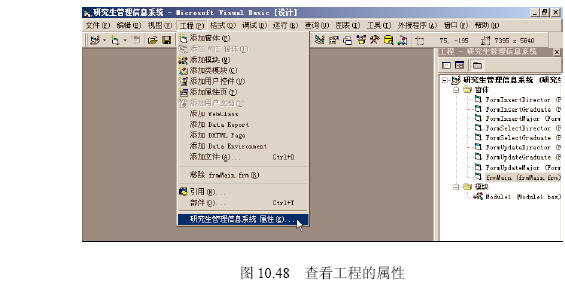

    （2）如圖10.48所示。

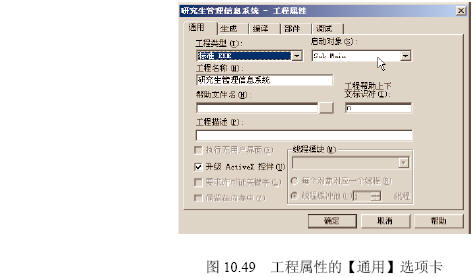

    （3）出現如圖10.49所示的工程屬性的【通用】選項卡。
    （4）打開模塊module1，查看名為main的過程的代碼如下。說明main過程將啟動名為frmmain的主窗體。

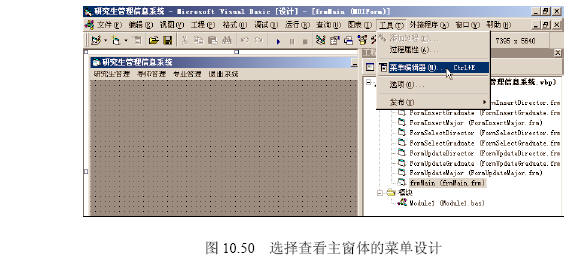

    （5）編輯名為frmmain的主窗體，如圖10.50所示。

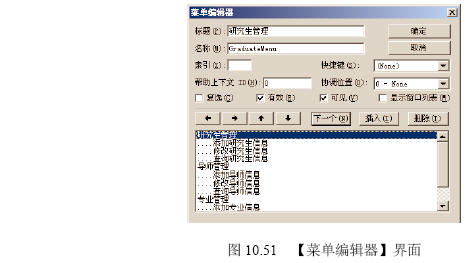

    （6）出現如圖10.51所示的【菜單編輯器】界面，可以查看主窗體的菜單設計。

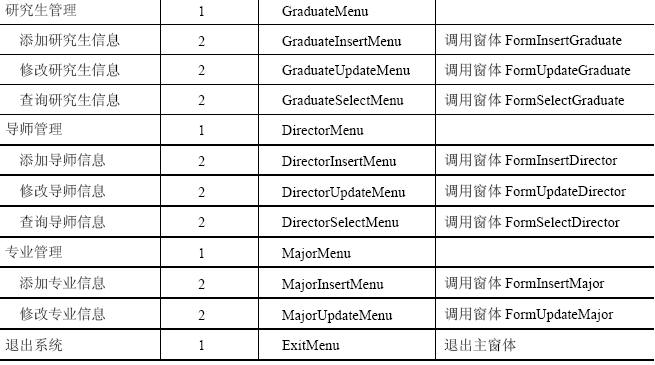

    工程中設計的菜單如表10.8所示。


    （7）為什么這些菜單可以調用這些子窗體或者執行退出主窗體的操作呢？在圖10.50的主窗體中用鼠標雙擊，在出現的代碼窗口中的主要代碼如下。
    ―――――――――――――――――――――――――――――――――――――
    ‘選擇菜單項directorinsertmenu后將顯示子窗體forminsertdirector
    private sub directorinsertmenu_click()
       forminsertdirector.show
    end sub
    ‘選擇菜單項directorselectmenu 后將顯示子窗體formselectdirector
    private sub directorselectmenu_click()
      formselectdirector.show
    end sub
    ‘選擇菜單項directorupdatemenu后將顯示子窗體formupdatedirector
    private sub directorupdatemenu_click()
     formupdatedirector.show
    end sub
    ‘選擇菜單項graduateinsertmenu后將顯示子窗體forminsertgraduate
    private sub graduateinsertmenu_click()
     forminsertgraduate.show
    end sub
    ‘選擇菜單項graduateselectmenu后將顯示子窗體formselectgraduate
    private sub graduateselectmenu_click()
      formselectgraduate.show
    end sub
    ‘選擇菜單項graduateupdatemenu后將顯示子窗體formupdategraduate
    private sub graduateupdatemenu_click()
      formupdategraduate.show
    end sub
    ‘選擇菜單項majorinsertmenu后將顯示子窗體forminsertmajor
    private sub majorinsertmenu_click()
      forminsertmajor.show
    end sub
    ‘選擇菜單項majorupdatemenu后將顯示子窗體formupdatemajor
    private sub majorupdatemenu_click()
      formupdatemajor.show
    end sub
    ‘選擇菜單項exitmenu后將顯示退出主窗體
    private sub exitmenu_click()
      end
    end sub
    ―――――――――――――――――――――――――――――――――――――

模塊的設計

    模塊module1的其他主要代碼如下。
    ―――――――――――――――――――――――――――――――――――――
    ‘定義了名為connectstring的無參數函數，連接數據庫
    public function connectstring() as string
        connectstring = "dsn=graduatedb;uid=graduateuser;pwd=12345678"
    end function
    ‘定義了名為executesql的帶參數函數，參數sql和msgstring都為字符串型。該函數用于執行sql語句。
    public function executesql(byval sql as string, msgstring as string) as adodb.recordset
       ‘conn為adodb的connection連接對象
       dim conn as adodb.connection
       ‘rest為adodb的記錄集對象
       dim rest as adodb.recordset
       ‘若執行sql錯誤轉向executesql_error標記處
       on error goto executesql_error
       set conn = new adodb.connection
       ‘連接數據庫
       conn.open connectstring
       set rest = new adodb.recordset
       ‘執行sql字符串語句
       rest.open trim$(sql), conn, adopenkeyset, adlockoptimistic
       set executesql = rest
       msgstring = "查詢到" & rest.recordcount & " 條記錄"
       ‘執行sql完畢后關閉連接和記錄集
       executesql_exit:
       set rest = nothing
       set conn = nothing
       exit function
       ‘執行sql錯誤時的處理方法
       executesql_error:
       msgstring = "查詢錯誤: " & _
       err.description
       resume executesql_exit
       end function
       ‘定義了名為checktxt的帶參數函數，參數txt為字符串型。該函數用于檢測txt字符串是否有內容。
       public function checktxt(txt as string) as boolean
           if trim(txt) = "" then
               checktxt = false
           else
               checktxt = true
           end if
    end function
    ―――――――――――――――――――――――――――――――――――――

各子窗體的設計

    1.添加信息窗體的設計

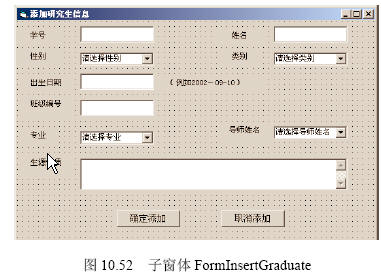

    打開名為forminsertgraduate的子窗體，如圖10.52所示。

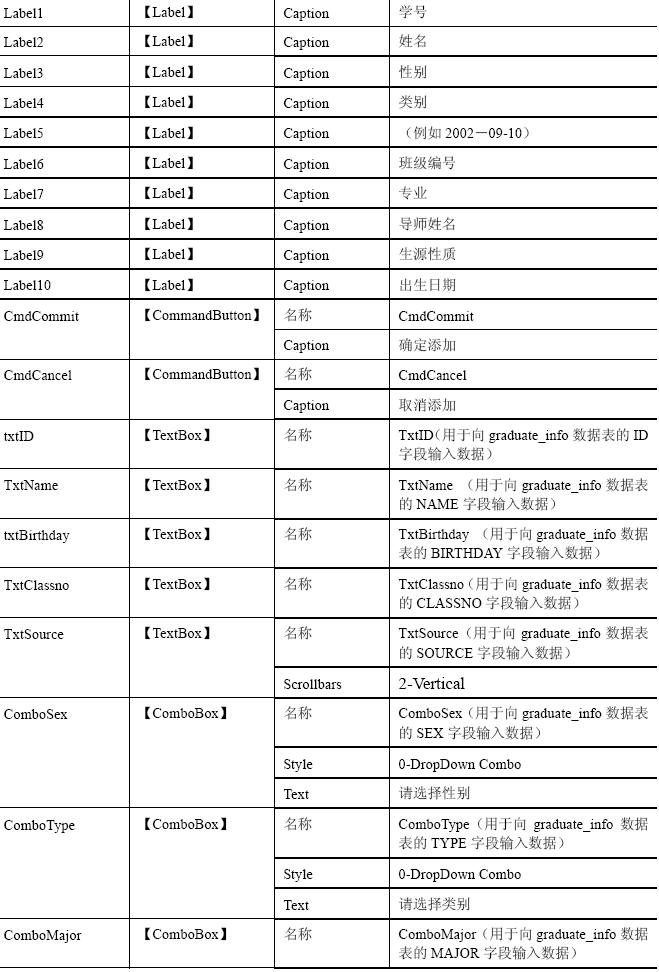

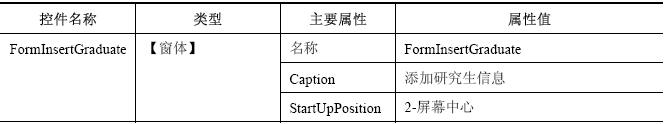

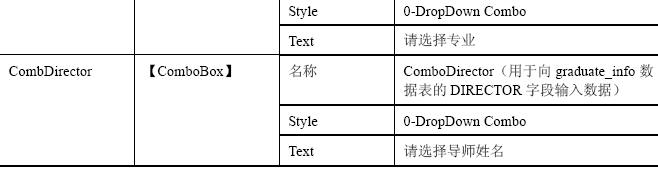

    窗體的設計如表10.8所示。
表10.8 子窗體forminsertgraduate的設計

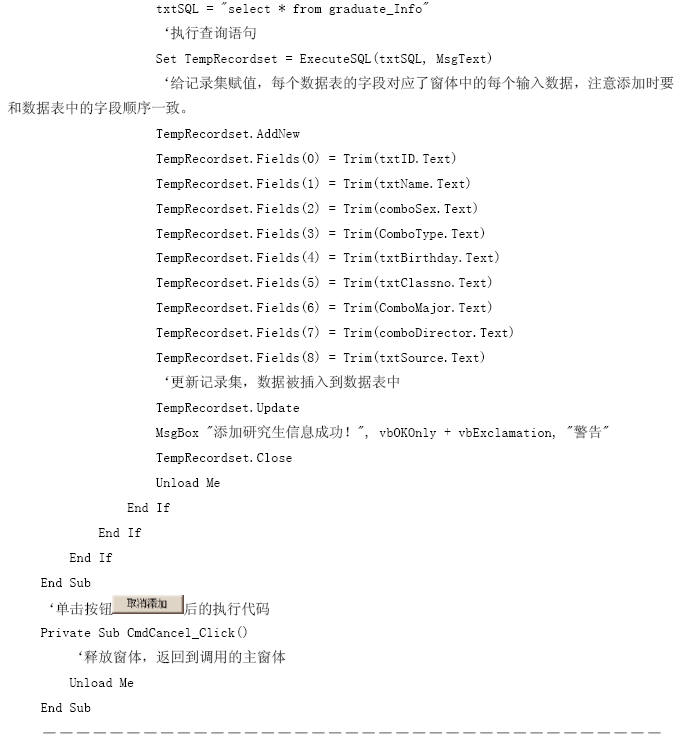

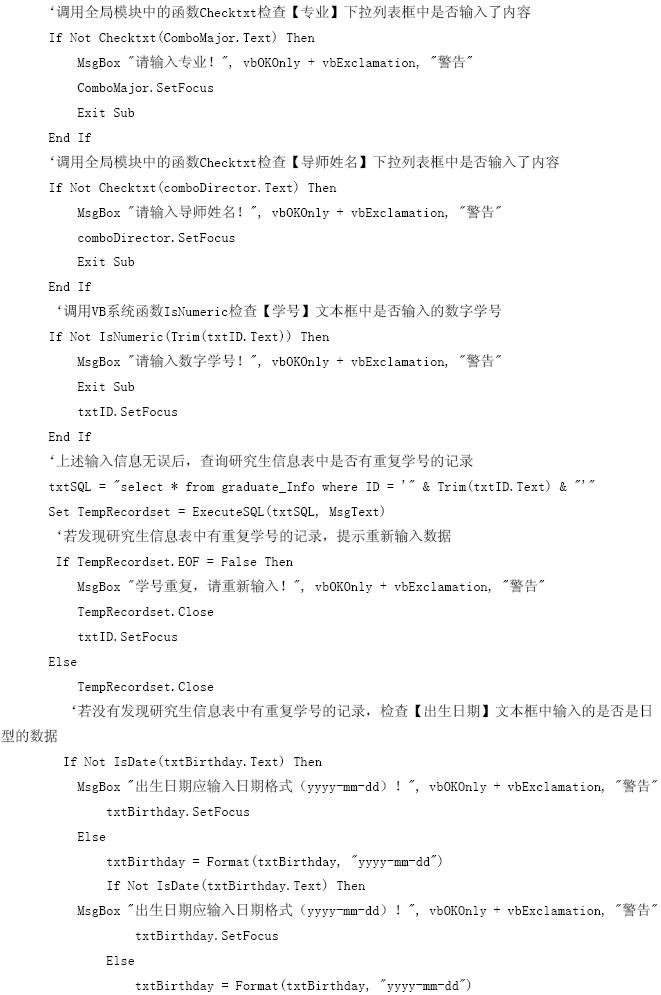

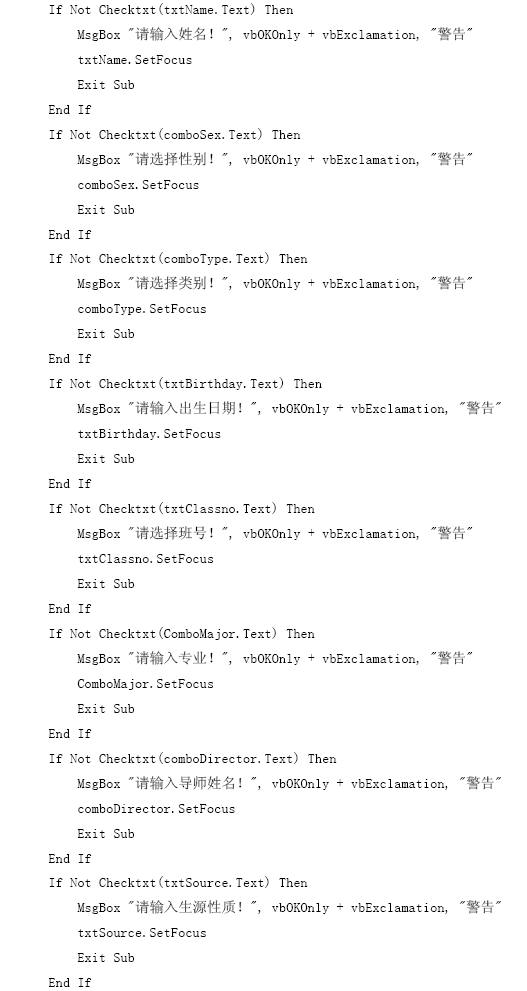

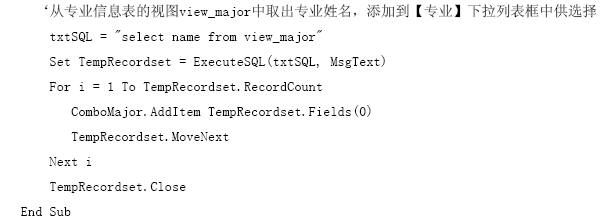

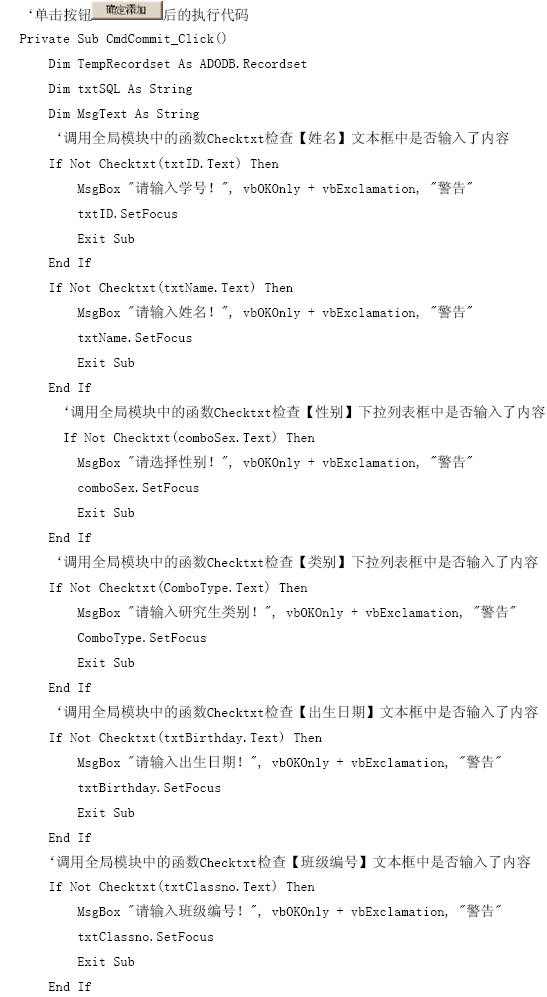

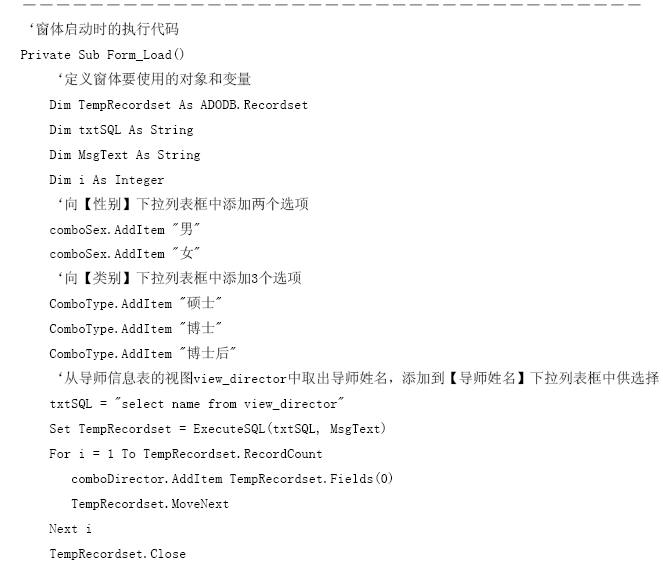

    窗體的程序代碼分析如下。





    2.修改信息窗體的設計

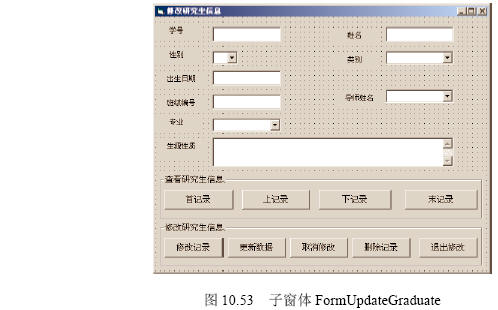

    打開名為formupdategraduate的子窗體，如圖10.53所示。

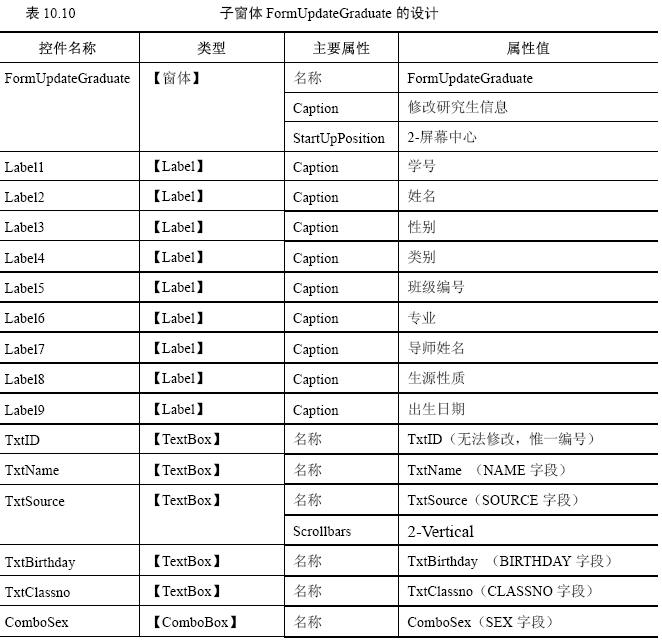

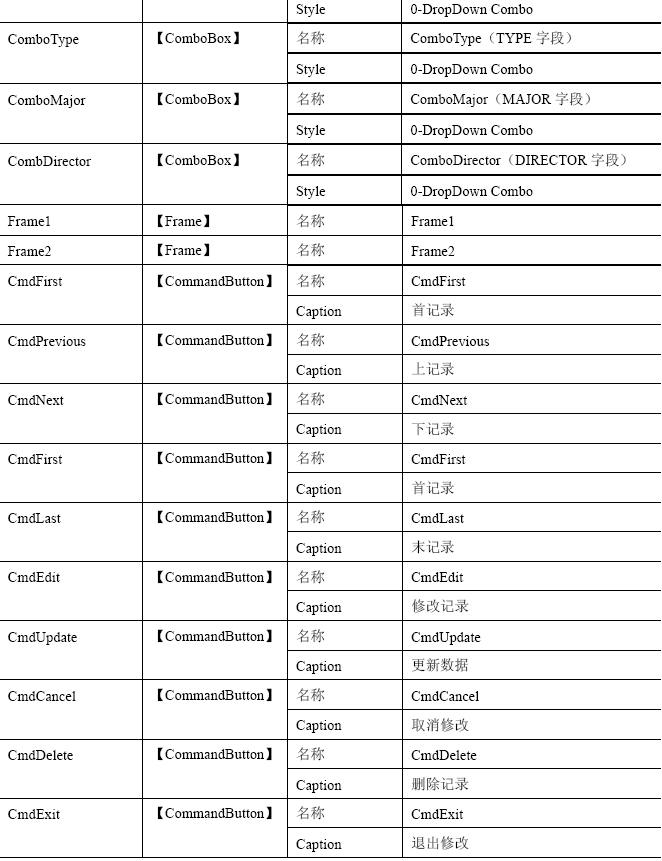

    窗體的設計如表10.10所示。

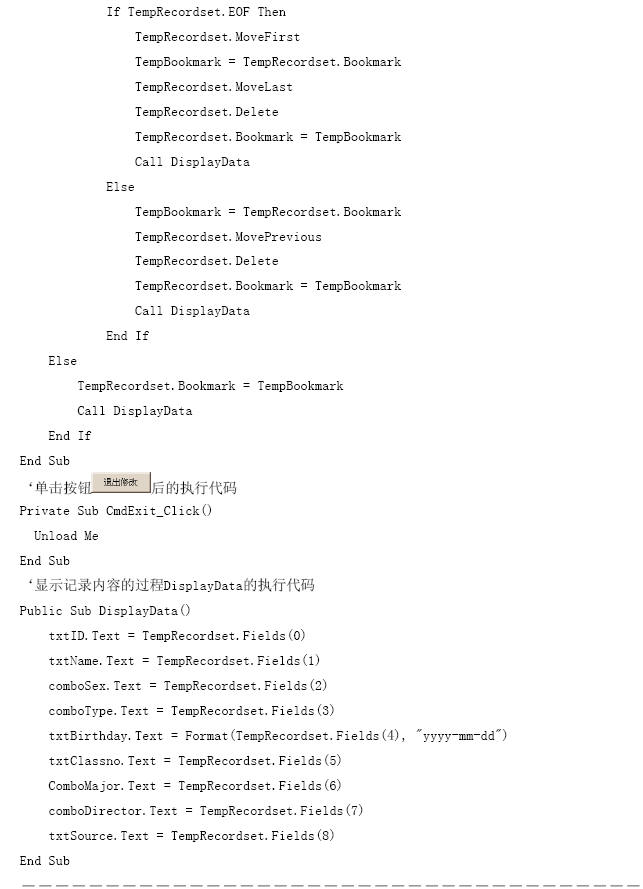

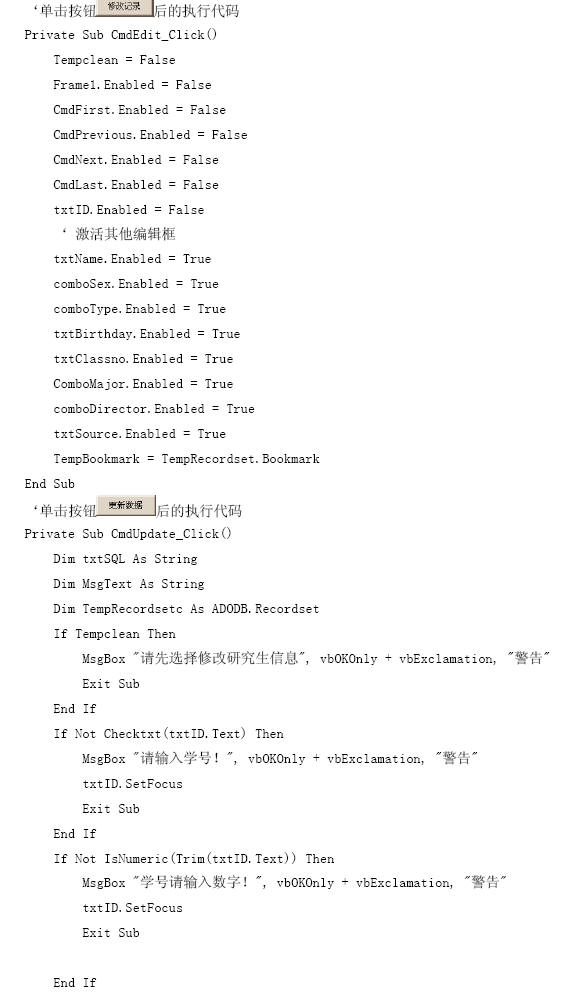

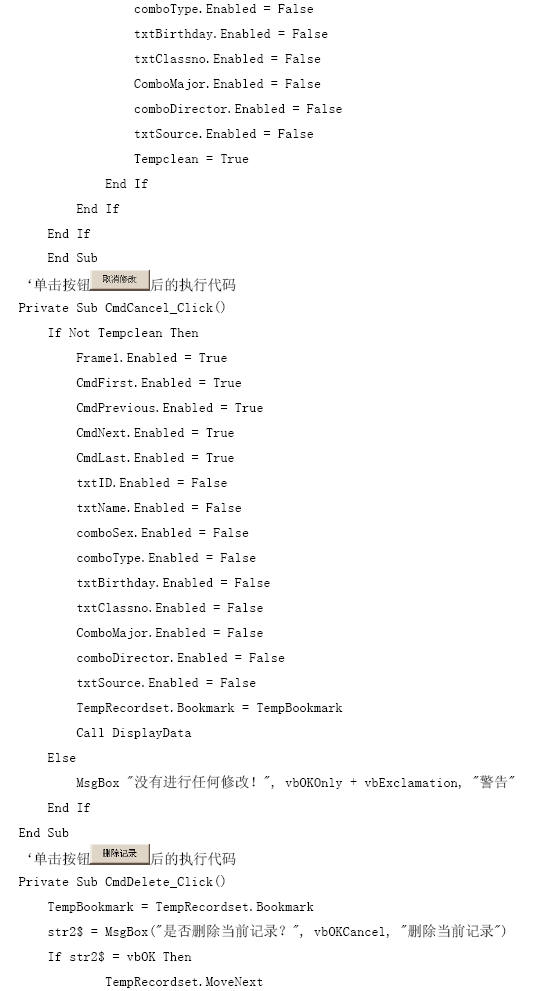

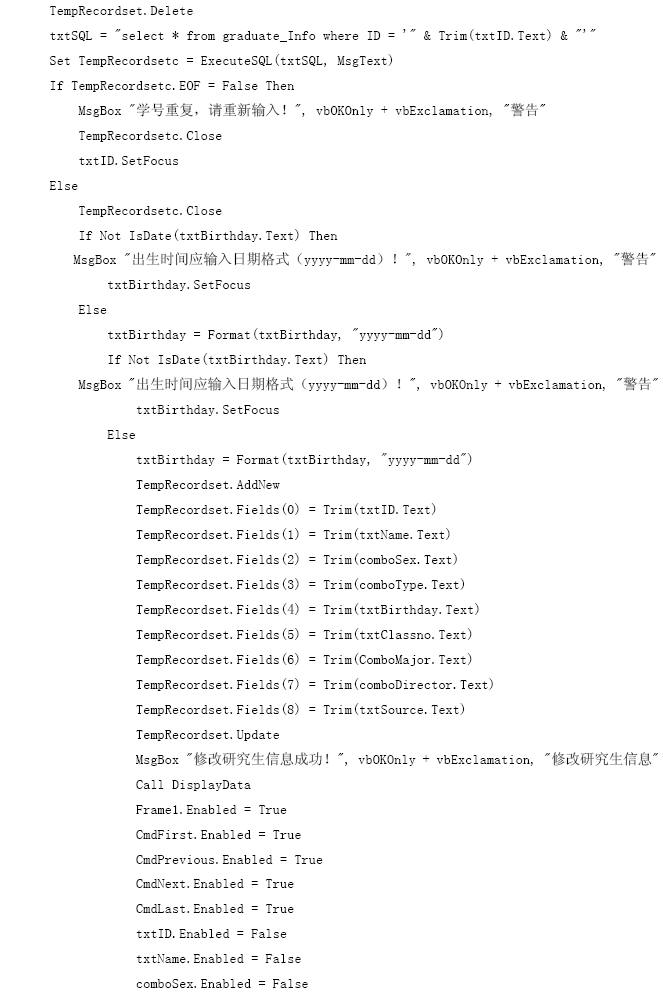

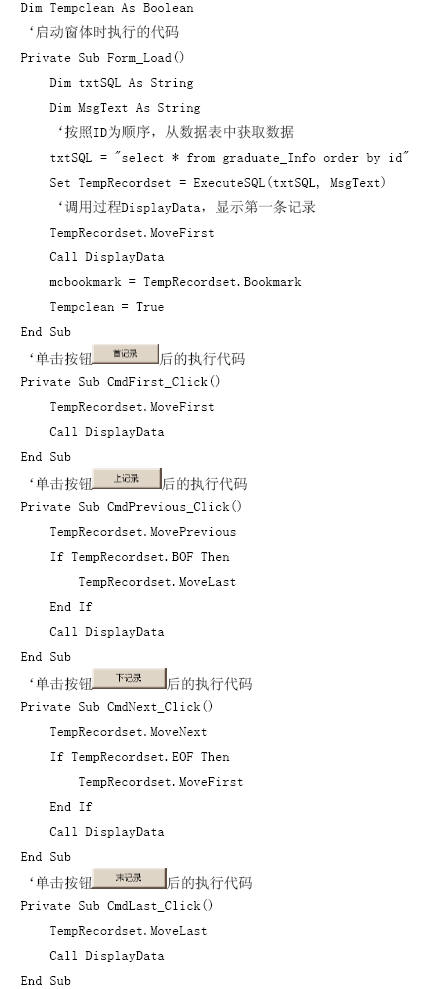

    窗體的程序代碼分析如下。







    3查詢信息窗體的設計

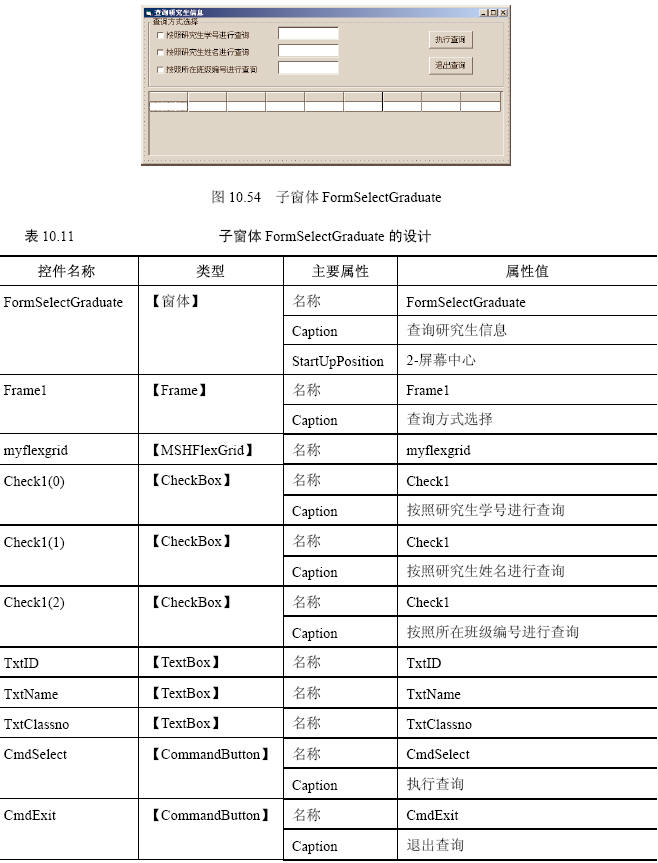

    打開名為formselectgraduate的子窗體，如圖10.54所示。窗體的設計如表10.11所示。

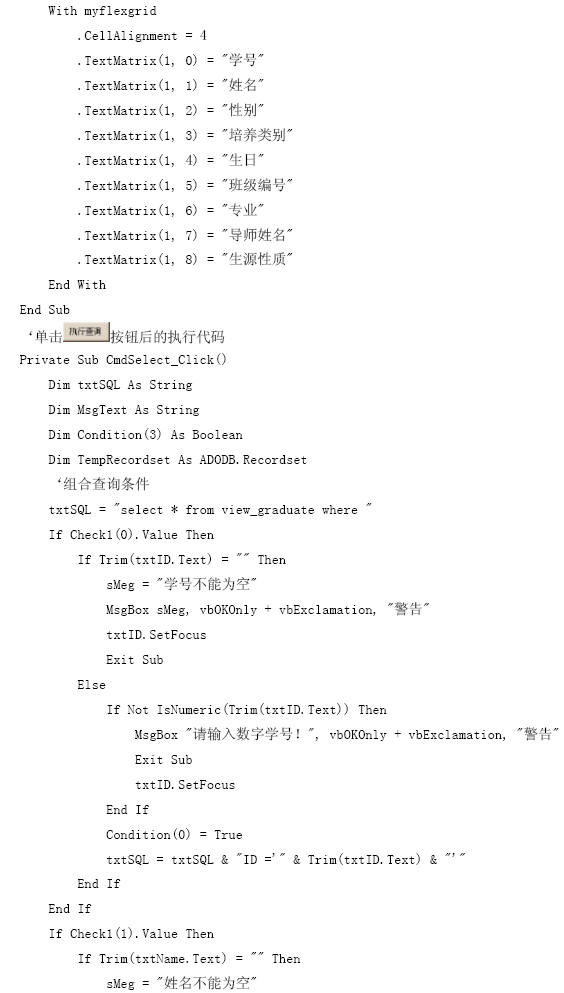

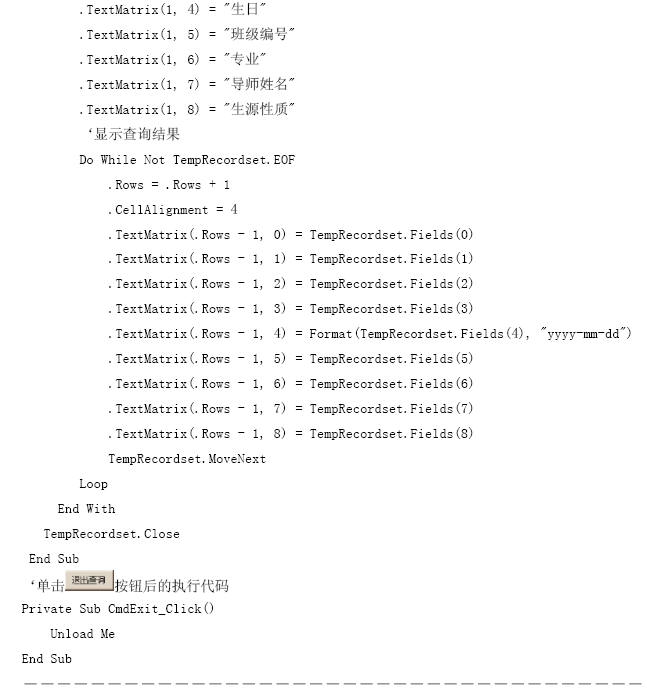

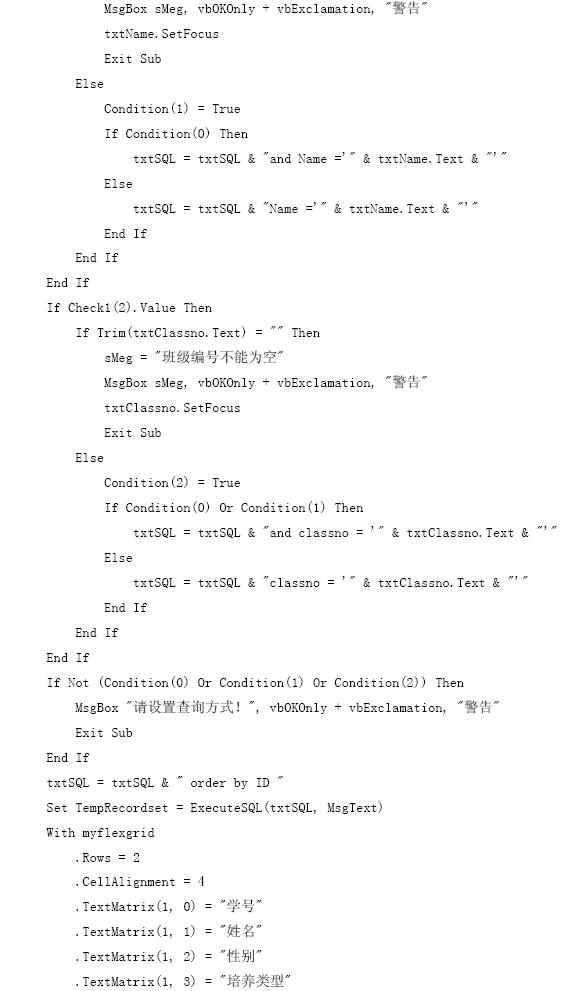

    窗體的代碼設計如下。
