三棱錐是很常見的幾何體，

在其他三維軟件中很容易就可以創建一個三棱錐（例如放樣，成角度拉伸等），

那么，

在Pro/e中又是如何造三棱錐的呢？

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大?。?.27GB更新時間：2017-06-14

1、如下圖所示，打開Pro/e5.0軟件，新建一個實體零件，默認勾選使用缺省模板，最后點擊“確定”。

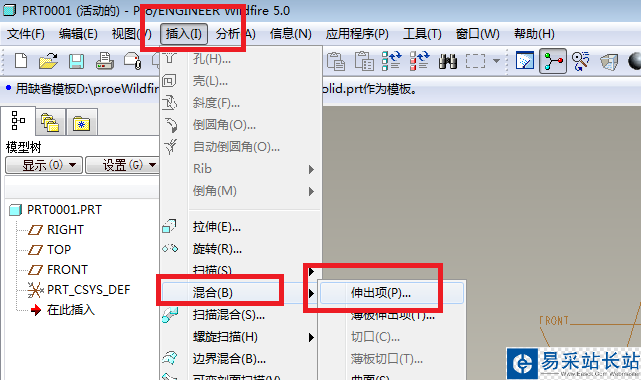

2、如下圖所示，Pro/e成功進入到三維建模的狀態，然后點擊工具欄中的“插入”，在其彈出的下拉菜單中點擊“混合”，在最后一層下拉菜單中點擊“伸出項”。

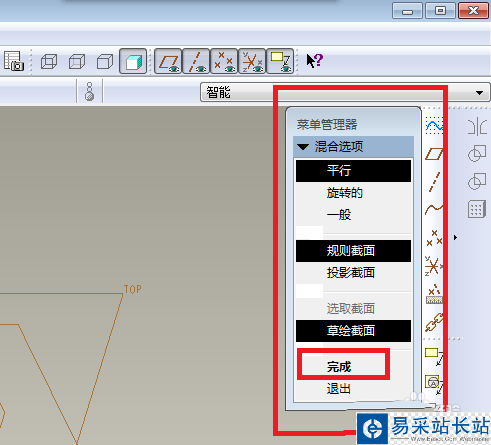

3、如下圖所示，軟件的右邊出現了一個菜單管理器，看著這些選項沒什么問題，所以我們直接點擊“完成”。

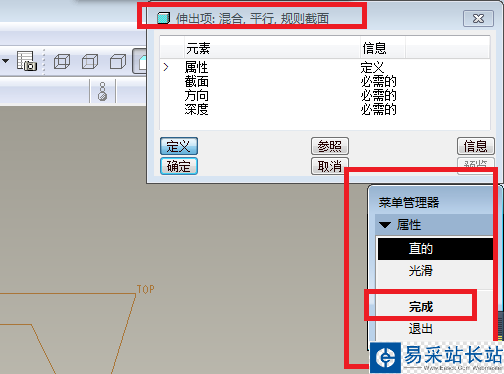

4、如下圖所示，出現了一個“伸出項：混合，平行，規則截面”對話框，然后菜單管理器有變化了，可以點擊其中的“完成”。

5、如下圖所示，菜單管理器又有了變化，這時，我們點擊三個基準面中的“FRONT”面。

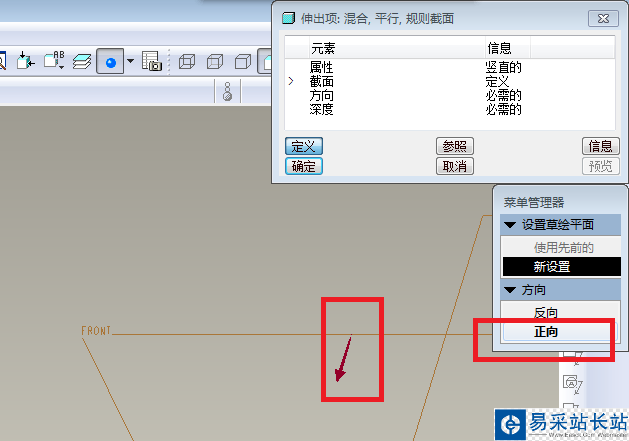

6、如下圖所示，菜單管理器又有了變化，看著選項，筆者選擇了“正向”。

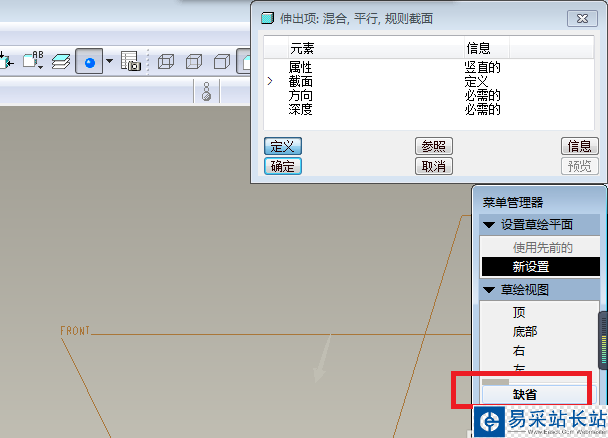

7、如下圖所示，選擇完正向，在隨后變化的菜單管理器中點擊“缺省”。

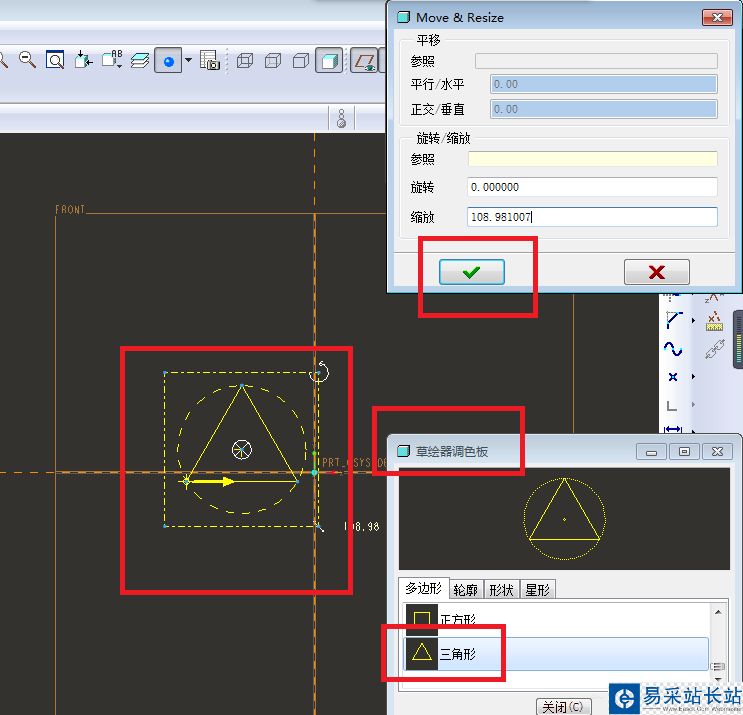

8、如下圖所示，成功進入到草繪狀態，點擊右邊工具箱中的“調色板”圖標，再在彈出的“草繪器調色板”對話框中找到三角形，并用鼠標左鍵雙擊它，再在草繪平面空白區域單擊鼠標左鍵，然后點擊對話框中的√，然后在點擊右邊工具箱中的“標注”圖標，將三角形的中點定位到坐標原點，至此，這一步完成。

9、如下圖所示，在草繪區域空白處長按鼠標右鍵至出現下圖中的下拉菜單為止，（注意，是長按，不能點擊一下就松開，那樣沒用）然后在彈出的下拉菜單中點擊“切換剖面”。這一步至關重要。
