PROE4.0中想要制作一個葫蘆的旋轉體，該怎么制作呢？下面我們就來看看詳細的教程。

軟件名稱：proe v4.0野火版 中文安裝免費版(附安裝步驟)軟件大?。?11.3MB更新時間：2016-01-28

1、點擊文件-新建

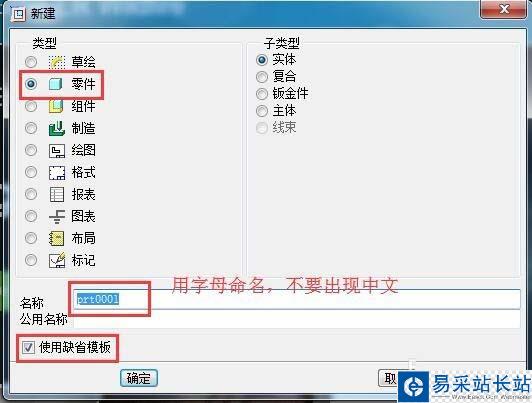

2、選擇零件，用字母或者數字對文件命名，勾選缺省模式

3、在右方選擇草繪

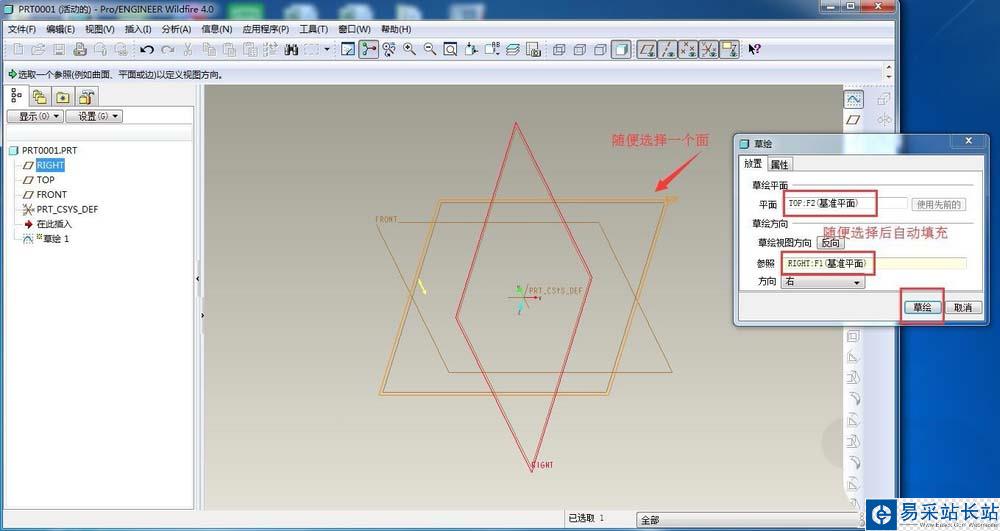

4、隨便選擇一個面作為基準面，---草繪

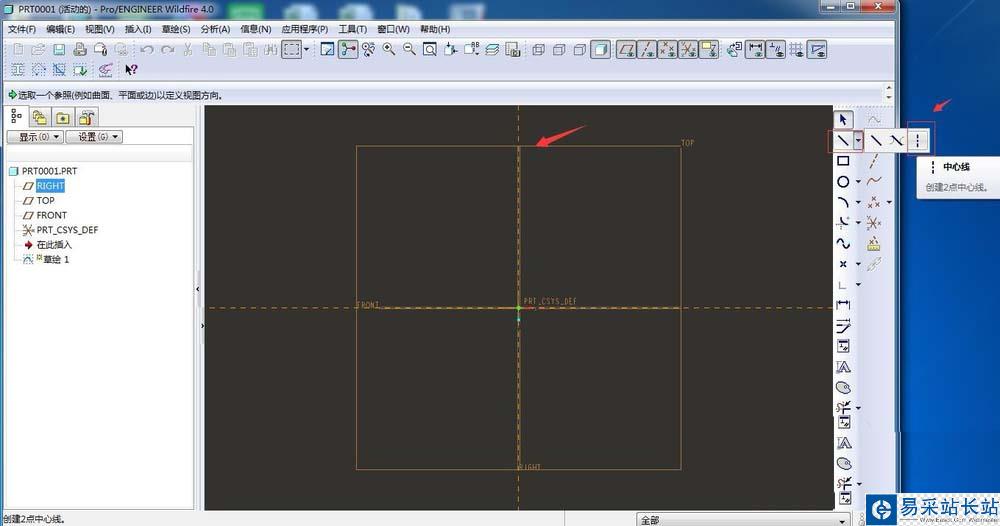

5、選擇直線，在軸上繪制一條中心線

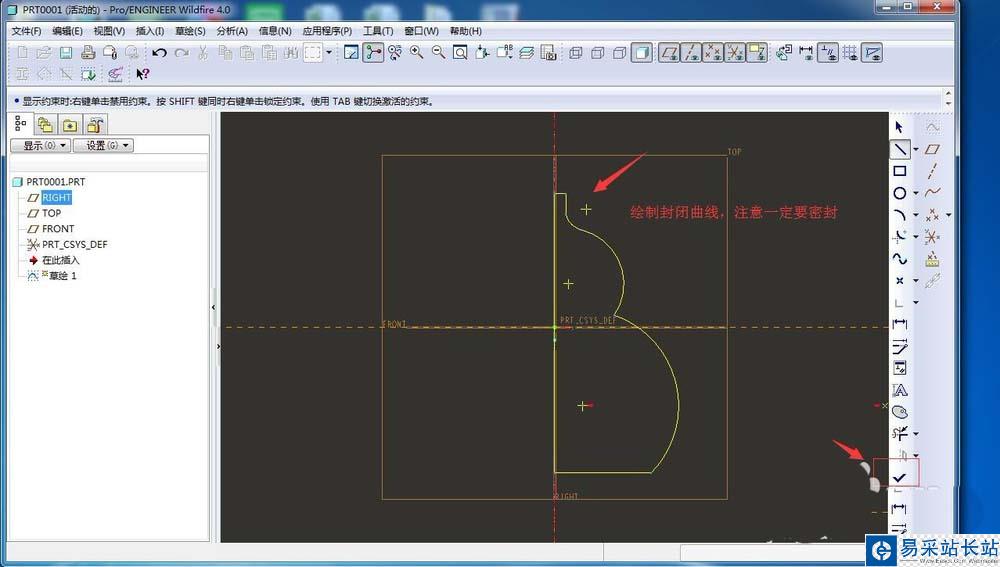

6、在中心線的一側繪制封閉曲線，繪制完之后在右下角點擊√

7、點擊右方的旋轉按鈕

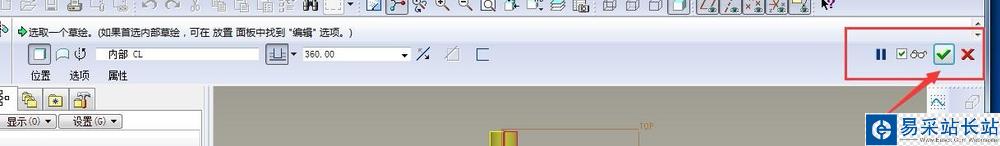

8、點擊√

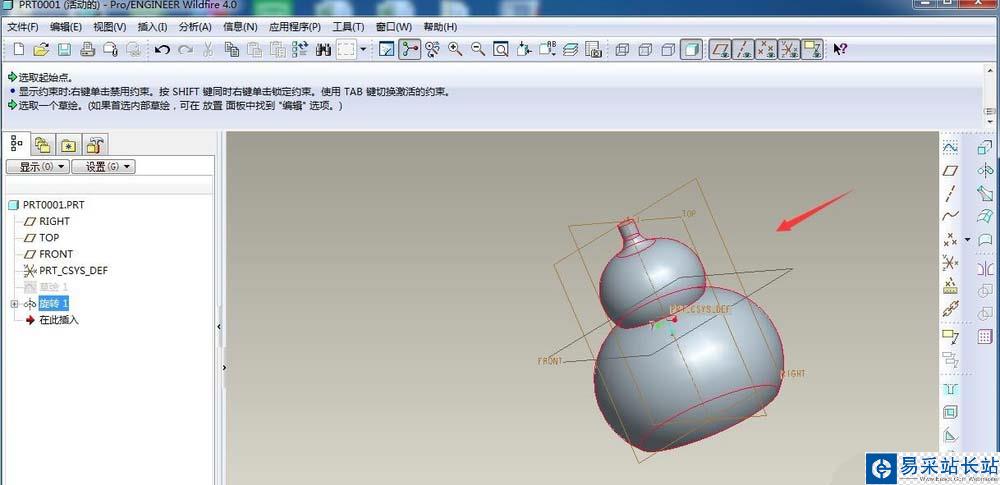

9、得到旋轉體

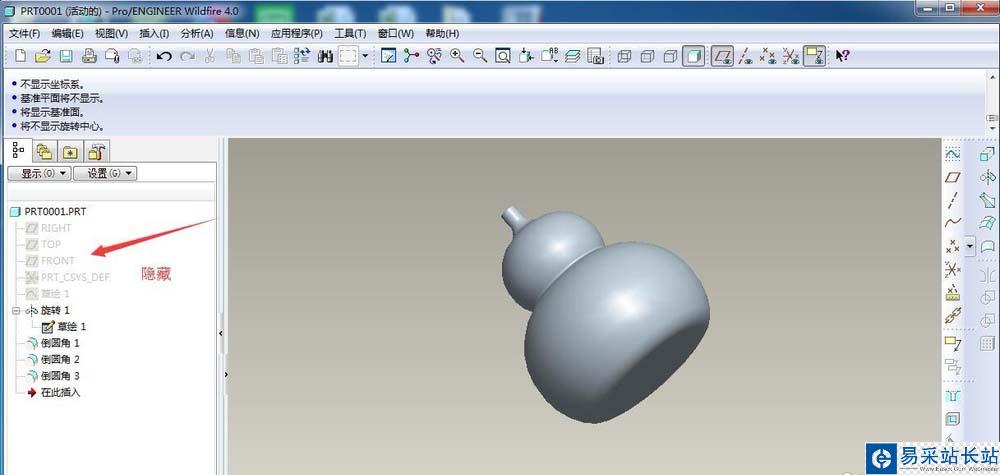

10、把左方的面和點隱藏，點擊文件保存

以上就是PROE4.0建模葫蘆形狀的旋轉體的教程，希望大家喜歡，請繼續關注錯新站長站。
