ug中想要創建鉤狀零件模型，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大?。?.15GB更新時間：2017-11-01

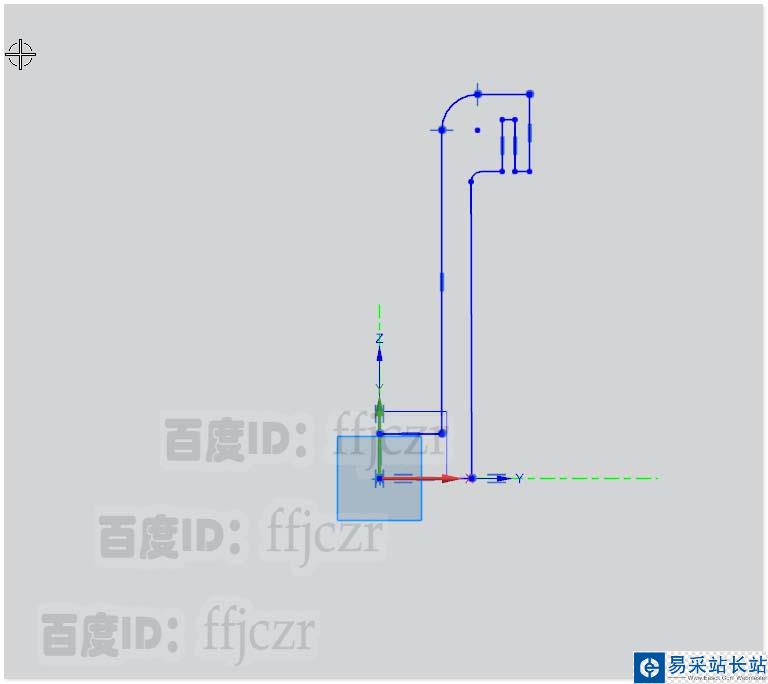

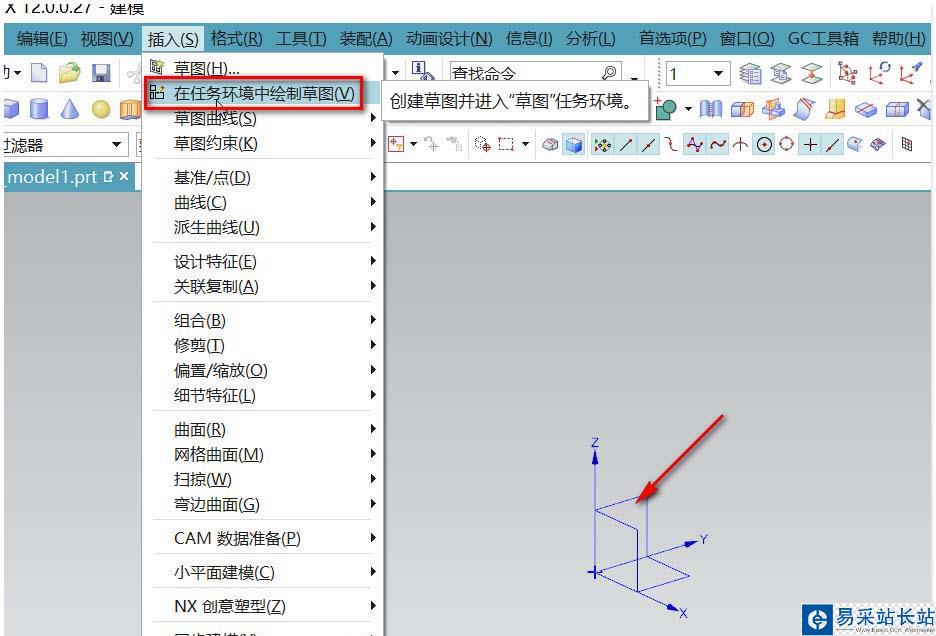

1、選用在任務環境繪草圖，以YZ面為草繪平面。在草圖模式中用輪廓線繪制出大至輪廓。

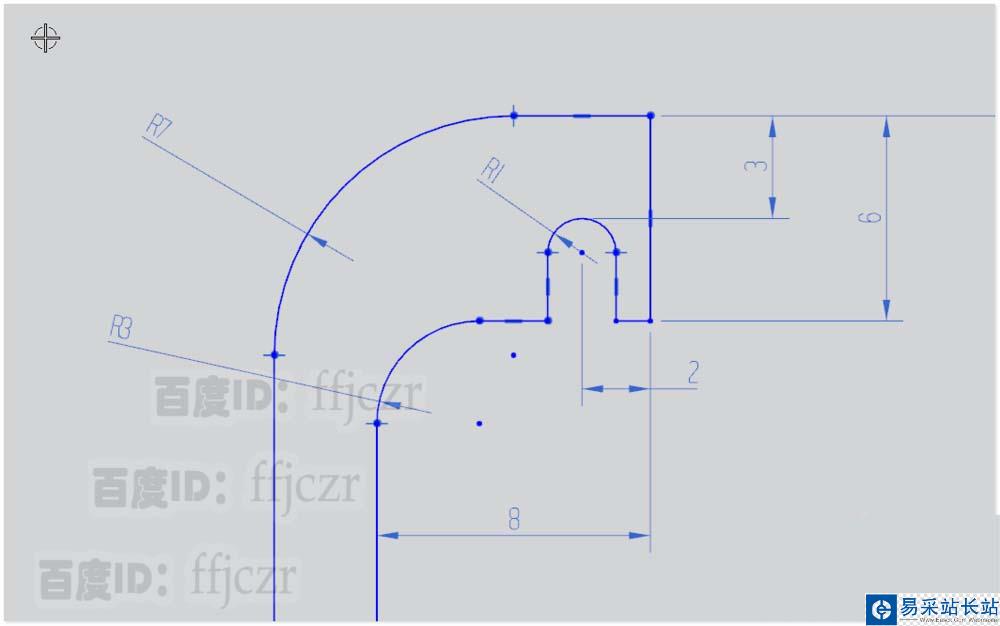

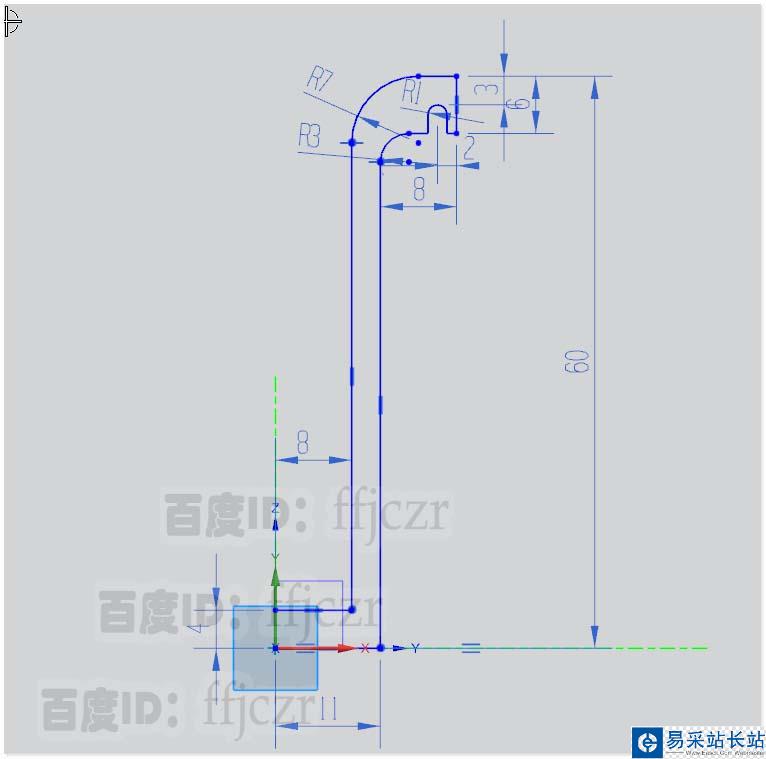

2、標注尺寸對輪廓線進行約束，底部為矩形狀，長為11寬為4；矩形與上臂連接桿厚度為3。上部為多圓弧連接，具體參數如圖所示。

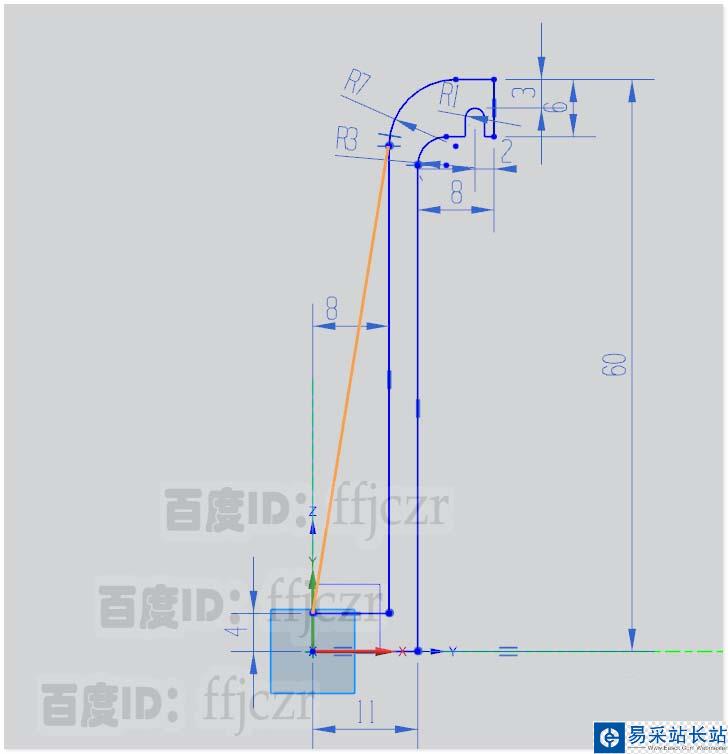

3、整個截面線的高度為60，這樣鉤狀模型的截面線就完成了；用直線從底座頂角與鉤狀外圓弧相切連接，得到加強筋的截面線。

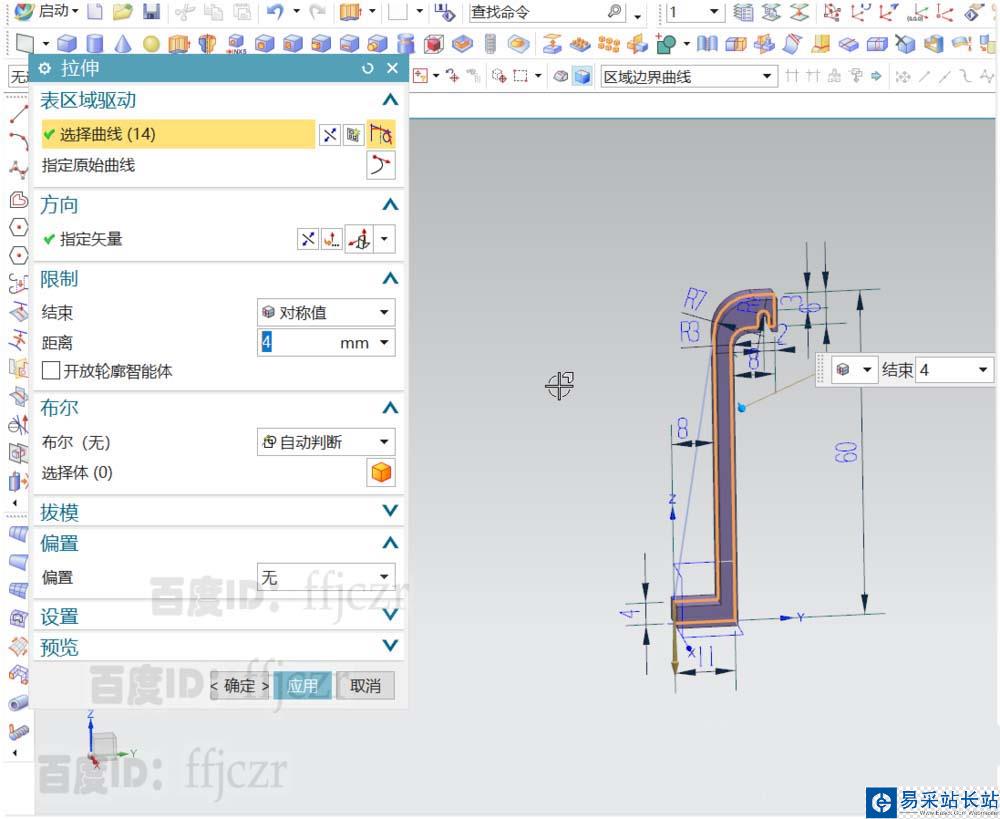

4、回到建模模式選用拉伸命令，截面線為上步繪出的鉤狀截面線；拉伸方式為對稱，距離為4。確定后得到模型的基本結構。

5、選用開孔命令，在底座開一個直徑為3的圓孔；孔在坐標的Y軸上距離底座邊線為4。

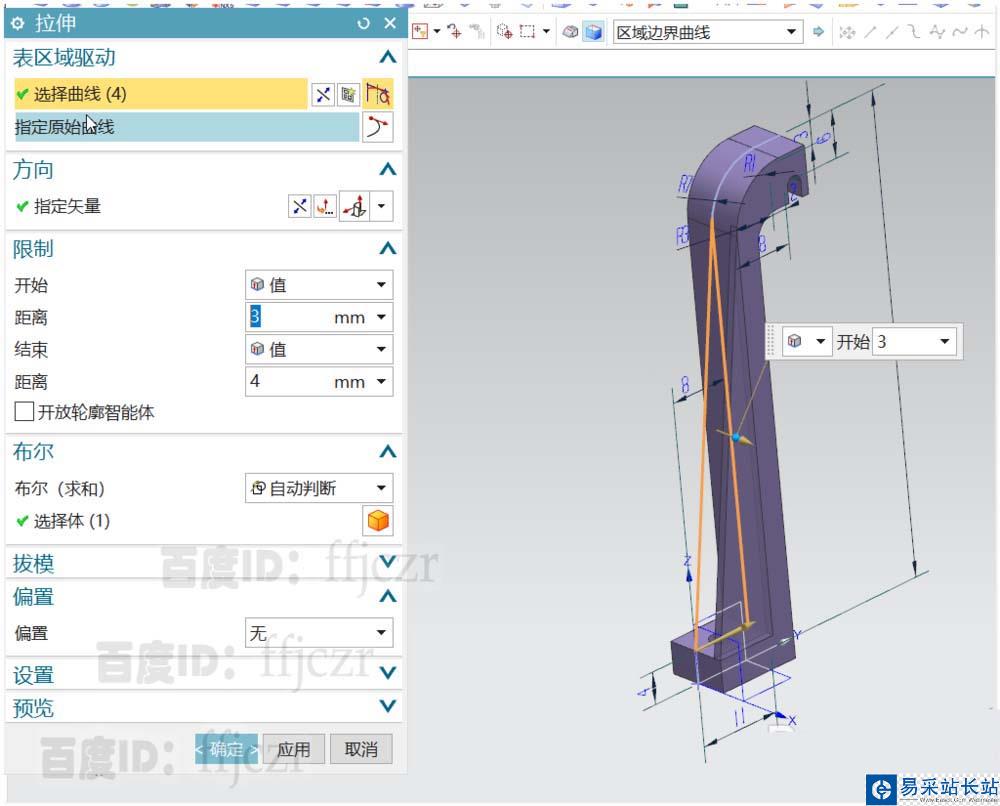

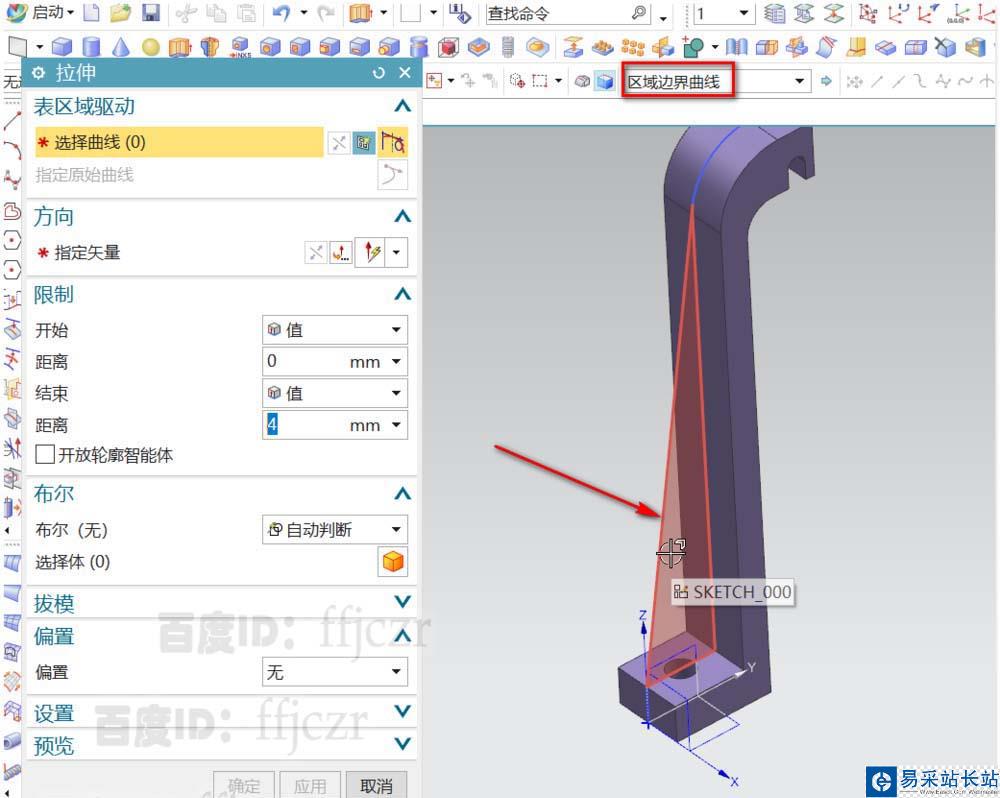

6、拉伸命令，選擇上步繪制的加強筋為截面線；開始值為3結束值為4，選擇與主體模型進行布爾合并。得到一邊的加強筋。

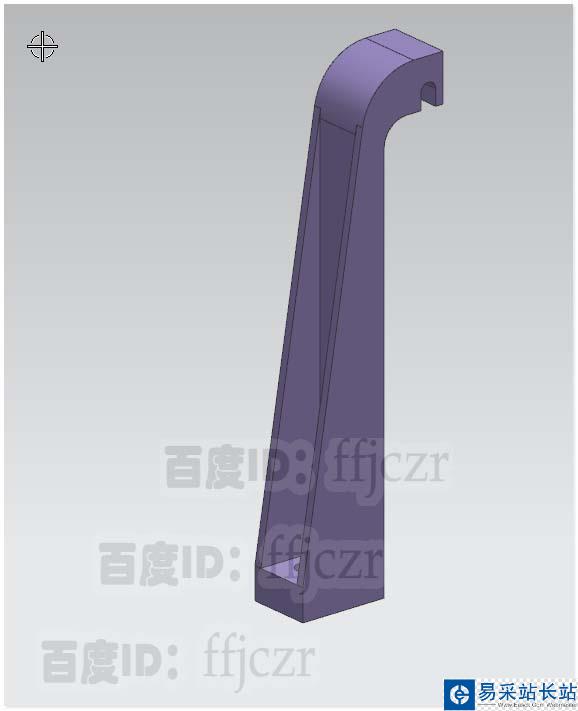

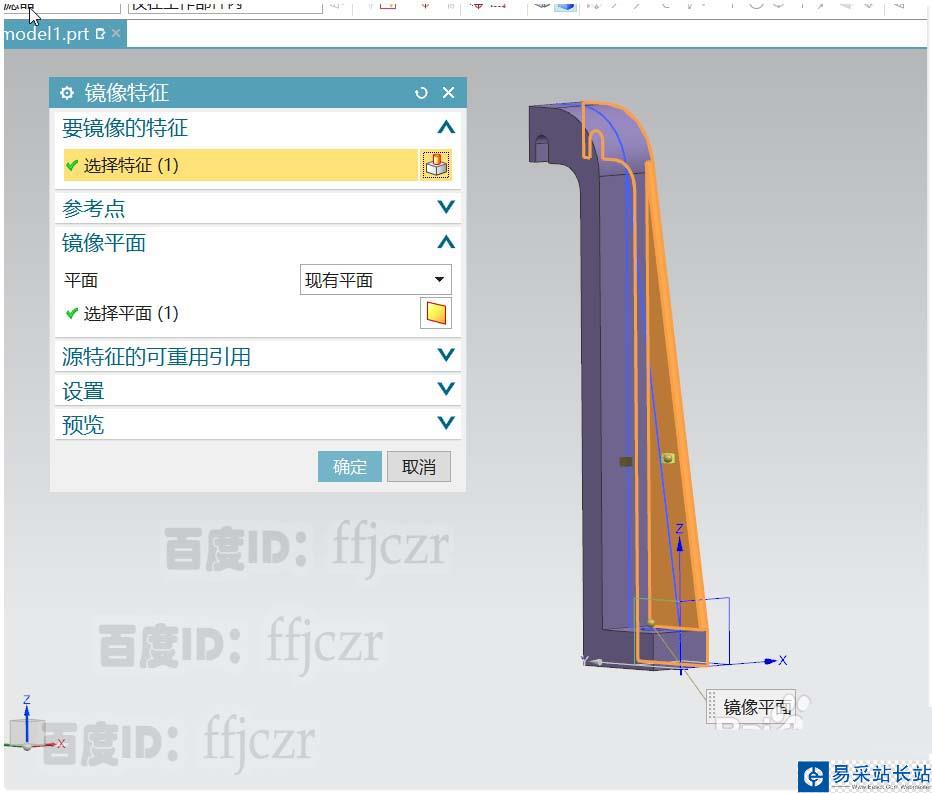

7、選用鏡像特征命令，特征對象為上步的加強筋，鏡像平面為XZ面。確定后得到加強筋的另一邊。模型創建完成。

以上就是UG12.0創建鉤狀零件模型的教程，希望大家喜歡，請繼續關注錯新站長站。
