caxa圖紙中想要標注大于180度的角，該怎么標注呢？下面我們就來看看詳細的教程。
1、在caxa主界面上方點擊【新建】選項。

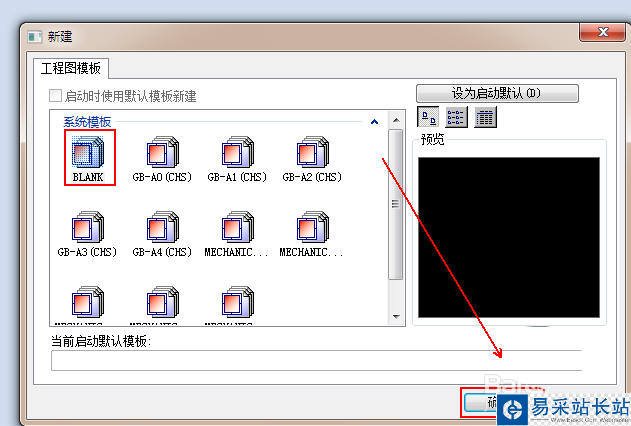

2、在彈出的【新建】窗口中單擊【BLANK】選項并單擊【確定】按鈕。

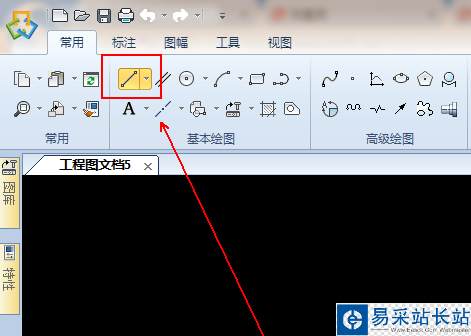

3、在caxa上方工具欄里依次點擊【常規】-【直線】選項。

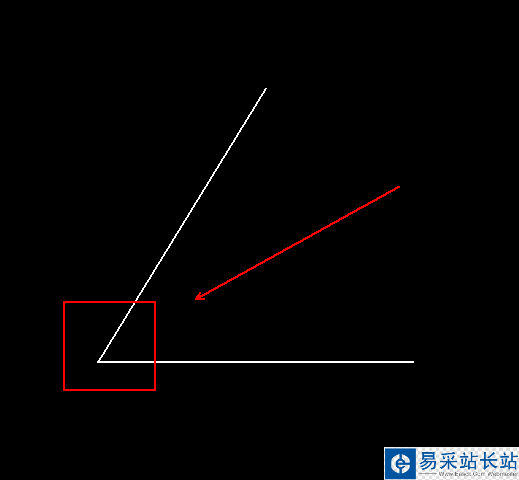

4、使用【直線】工具畫出任意一個角。

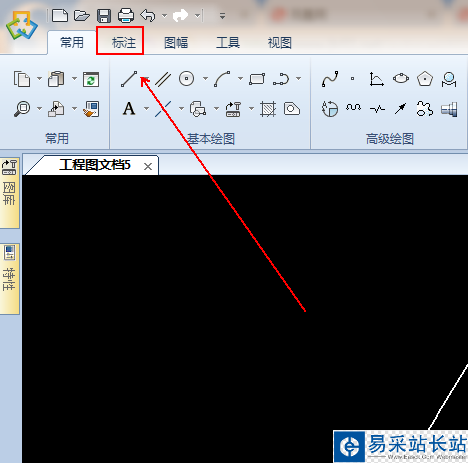

5、在上方工具欄上點擊【標注】選項。

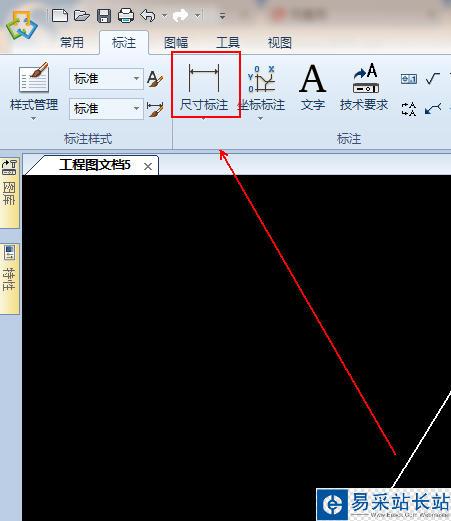

6、在【標注】工具列表中單擊【尺寸標注】選項。

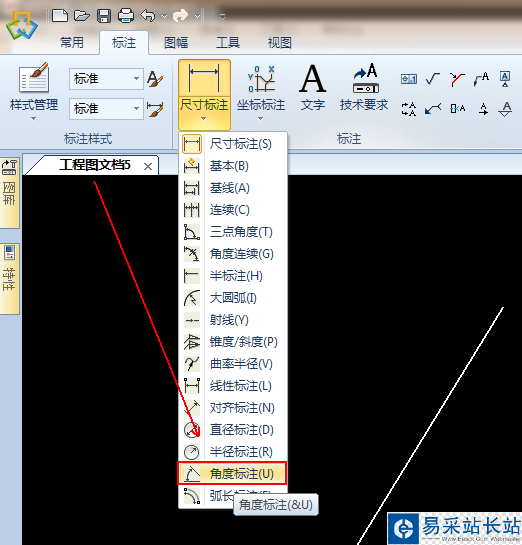

7、在彈出的菜單列表中單擊【角度標注】選項。

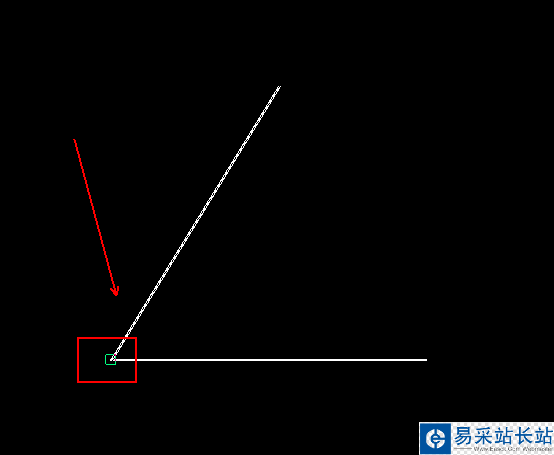

8、此時鼠標會變為圖中綠色小方塊，將這個小方框放到角上并按下鍵盤上的空格鍵

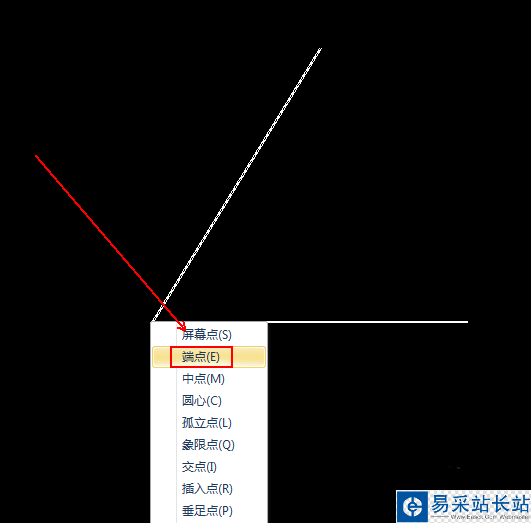

9、在彈出的菜單列表中單擊【端點】選項。
10、此時鼠標變為橘色小方塊+十字標志符號，用這個符號的鼠標依次從端點沿著兩個邊移動點擊。

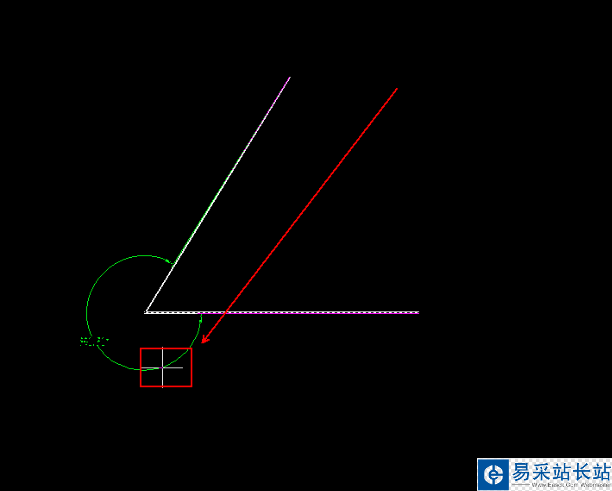

11、做完以上步驟后，鼠標變為十字標志。將鼠標移動到角的外側并單擊一下鼠標左鍵。

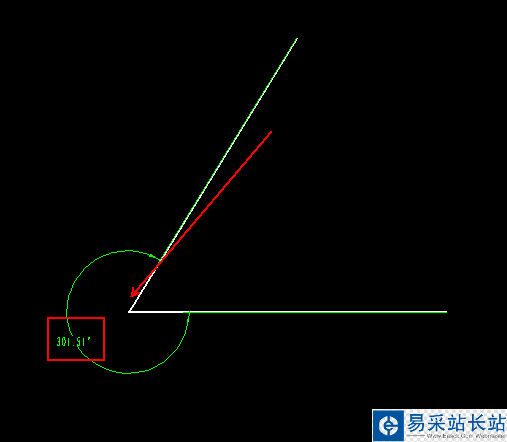

12、最終結果，如圖所示。
以上就是caxa標注大于180度角的教程，希望大家喜歡，請繼續關注錯新站長站。
