CATIA中想要創建蚊香的3D建模，該怎么創建呢？下面我們就來看看詳細的教程。

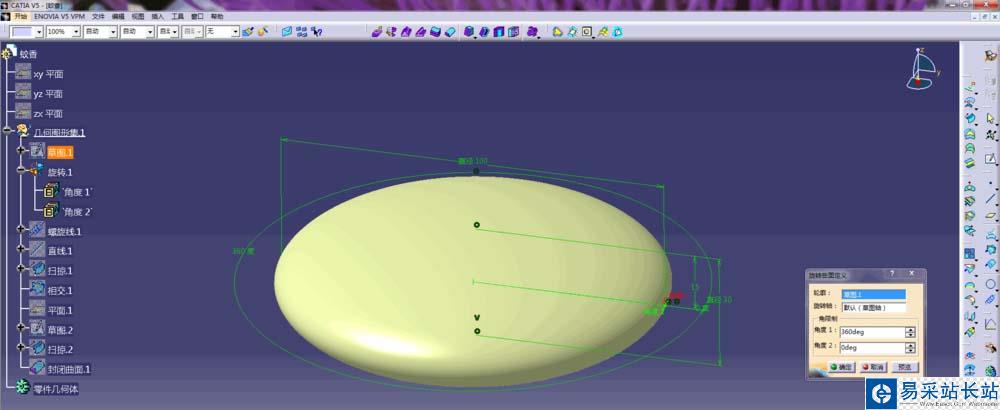

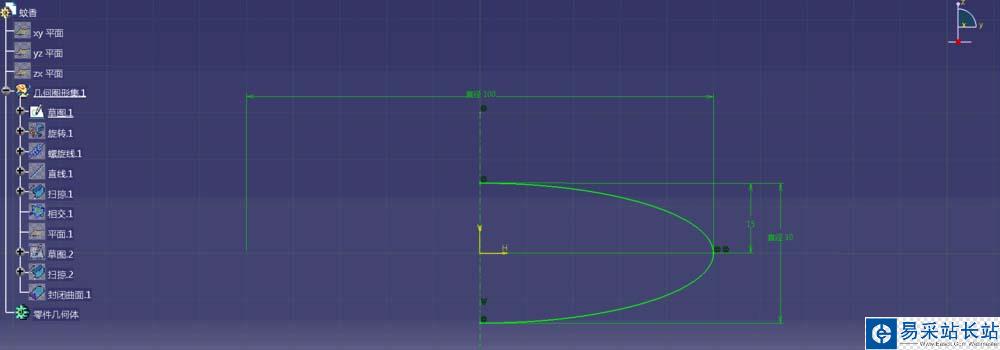

1、打開CATIA，進入創成式曲面設計模塊，以yz平面為草圖參考面創建一個橢圓形的弧線，并對草圖進行旋轉命令的操作，生成一個如圖所示的曲面；

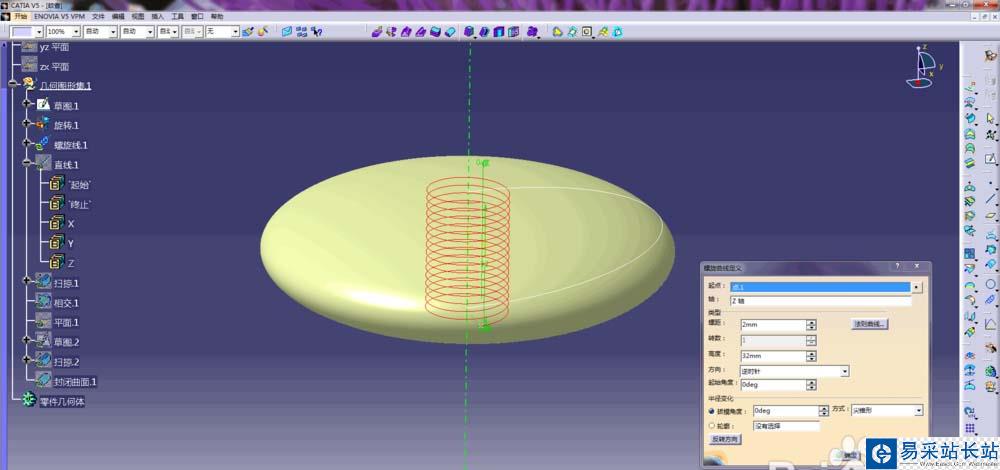

2、通過螺旋線命令生成一條曲線，螺旋線起點坐標為<10,0,-15.5>，軸線選擇z軸，螺距為2mm，高度為32mm，其他選擇默認，單擊確定退出命令對話框；

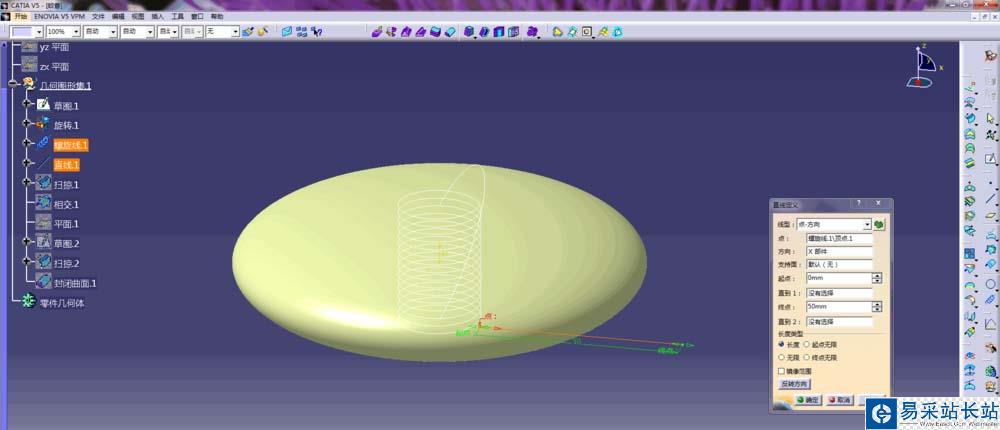

3、以螺旋線的起點為端點，生成一條直線，直線長度50mm，方向為x方向；

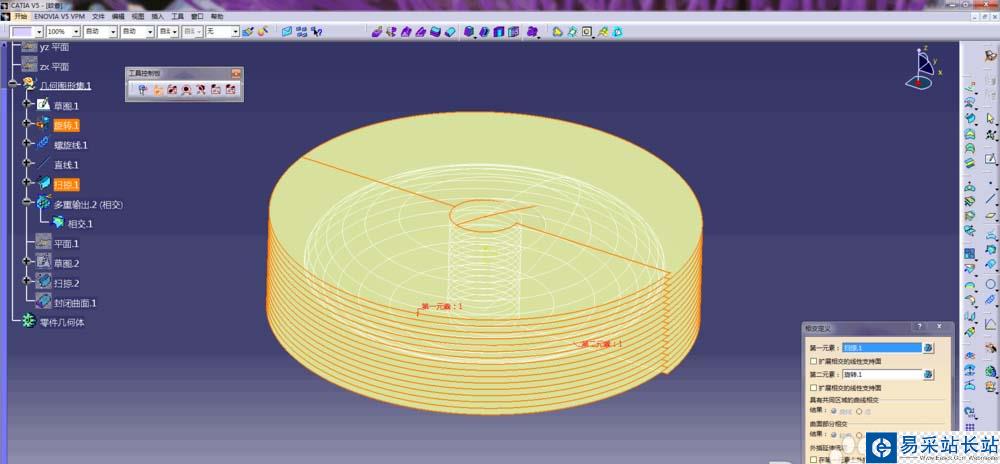

4、通過掃掠命令，以直線.1為輪廓線，引導線為螺旋線.1，參考曲面為xy平面，子類型為使用參考曲面，單擊確定并退出命令對話框；
5、通過相交命令對生成的曲面掃掠.1和旋轉.1進行相交操作，生成一條新的曲線，單擊確定退出命令對話框；

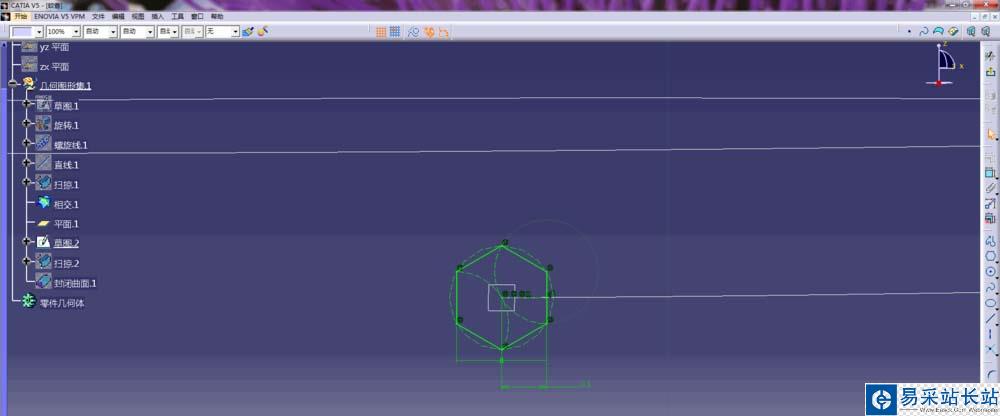

6、在新生成的曲線的起始端點創建一個平面，平面類型為曲線的法線，并以平面為草圖參考面，建立一個六角形，控制尺寸為0.3mm，如圖所示；

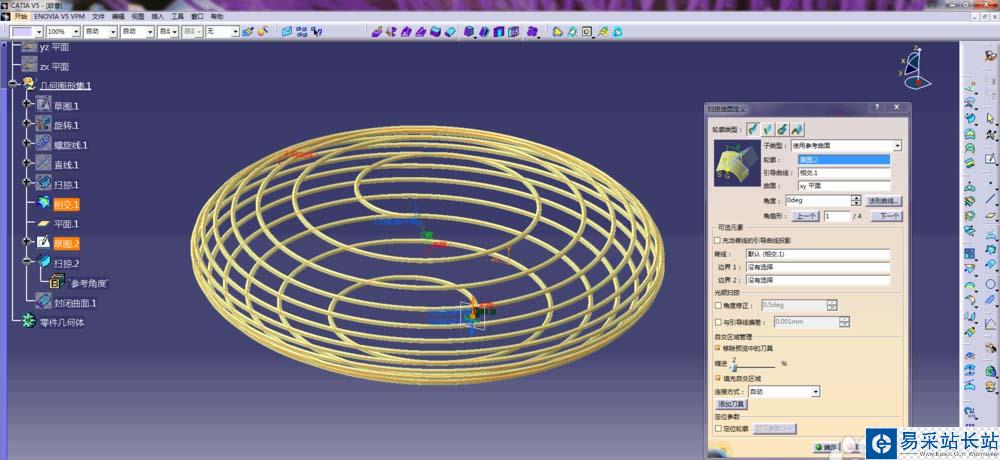

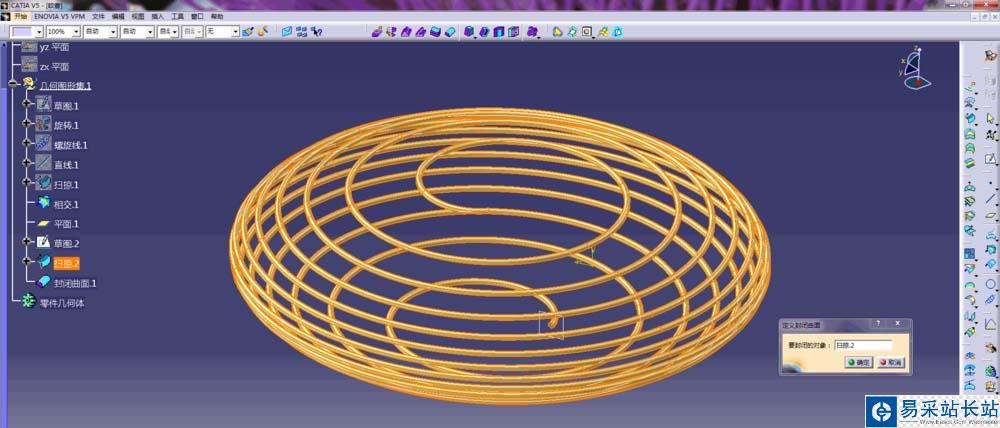

7、單擊掃掠命令，以新建六角形草圖為輪廓線，引導線選擇生成的相交曲線，參考曲面為xy平面，子類型為使用參考曲面，輪廓類型為顯示，單擊預覽并確定，退出命令對話框，將曲面進行封閉命令操作，這樣蚊香的3D建模完成。
以上就是CATIA創建3d蚊香模型的教程，請繼續關注錯新站長站。
