Catia中想要制作渦輪模型，該怎么制作呢？下面我們就來看看詳細的教程。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大?。?.84GB更新時間：2016-06-27

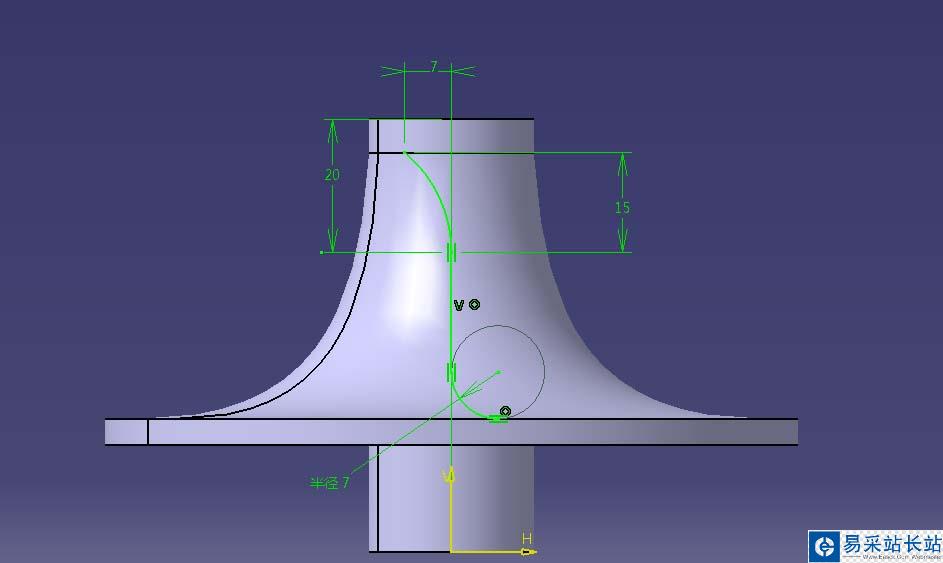

1、進入零件設計模式，在XY平面創建下圖的草圖。

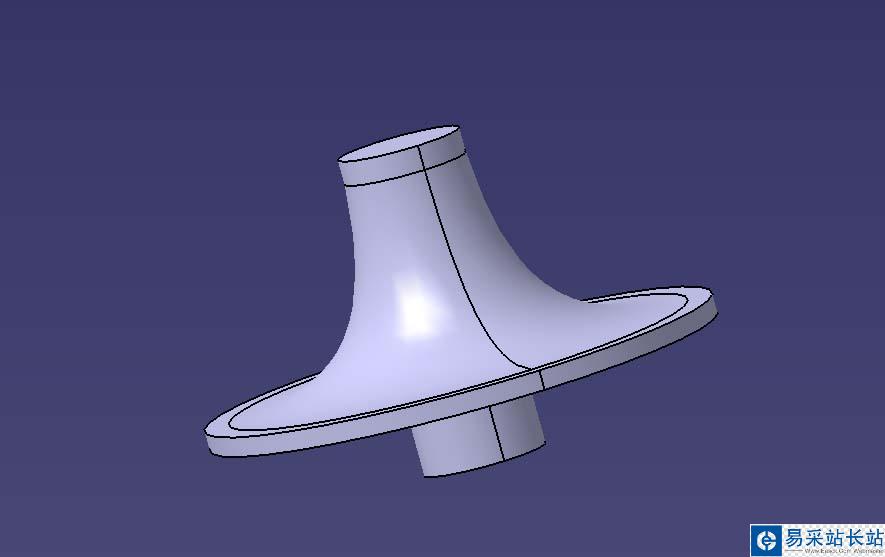

2、進行旋轉。

3、在XY平面創建下圖的草圖。

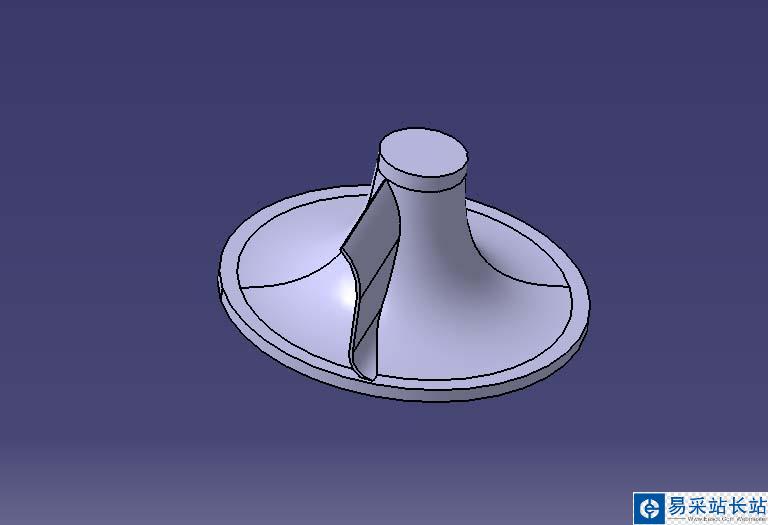

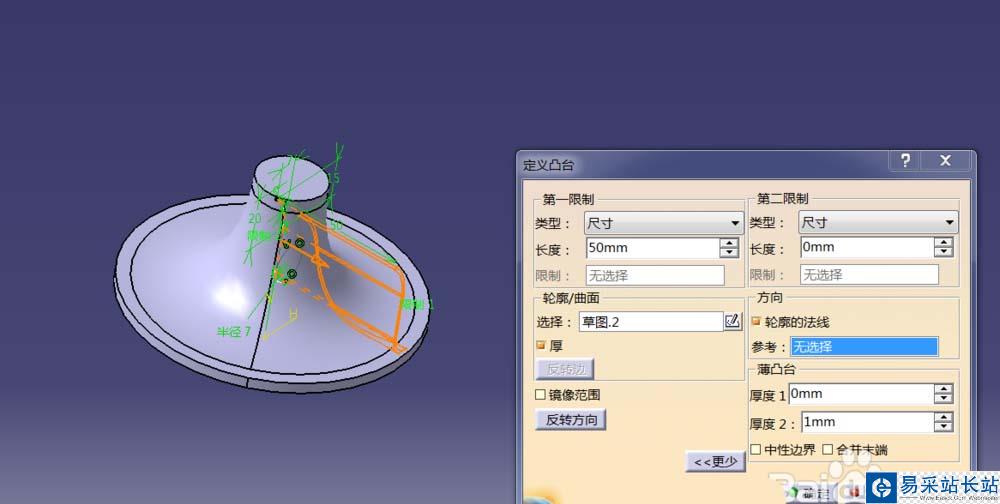

4、進行凸臺，如圖。

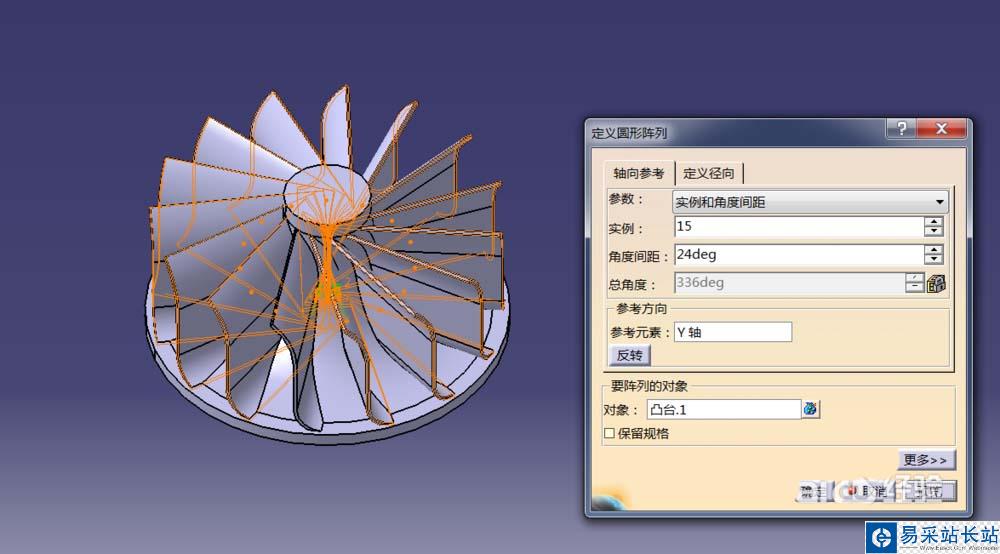

5、進行圓陣列。

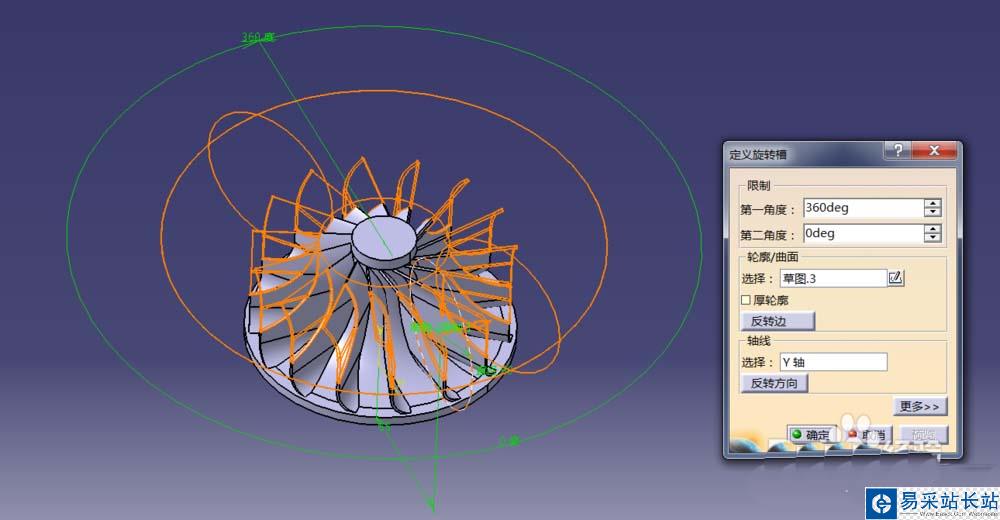

6、在XY平面創建草圖，進行旋轉槽。

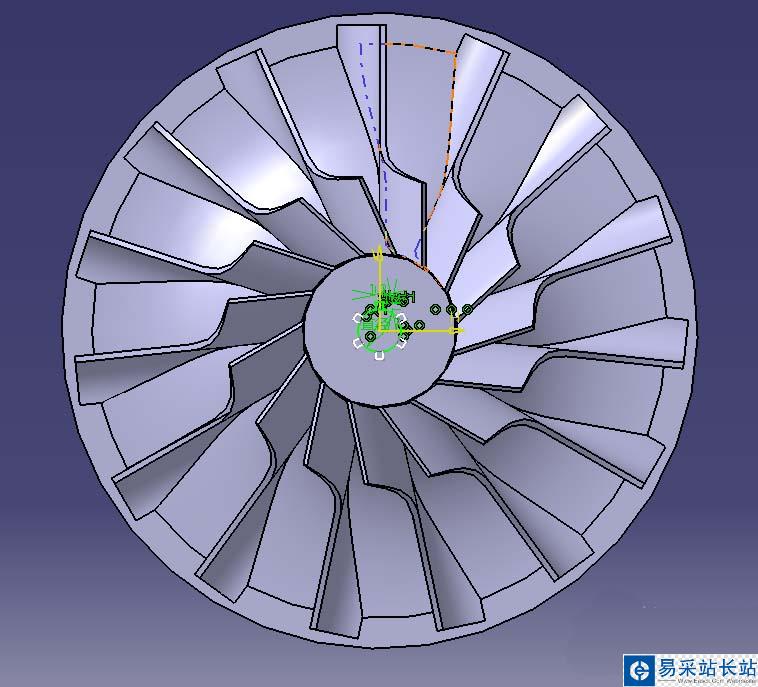

7、在如圖的平面創建草圖。

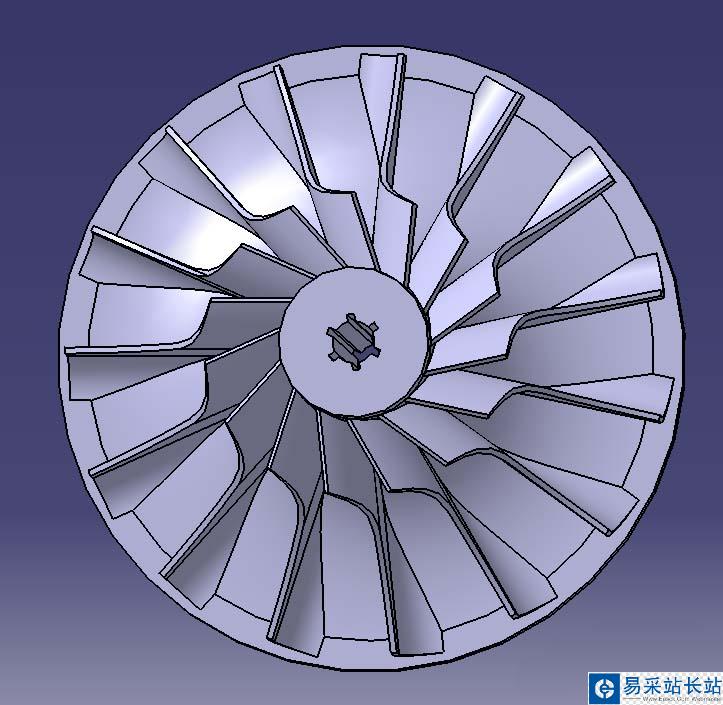

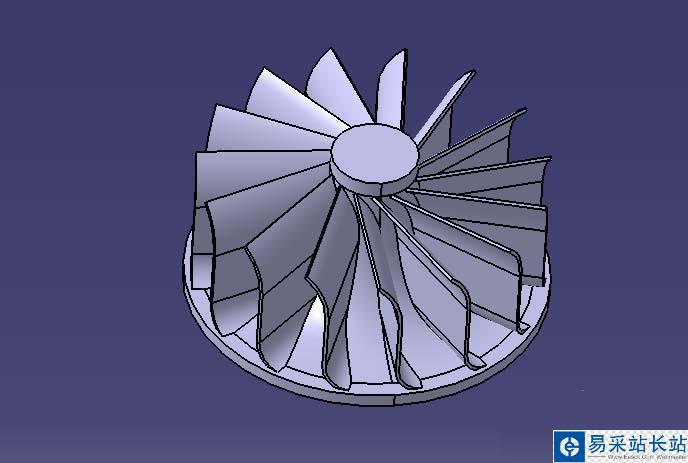

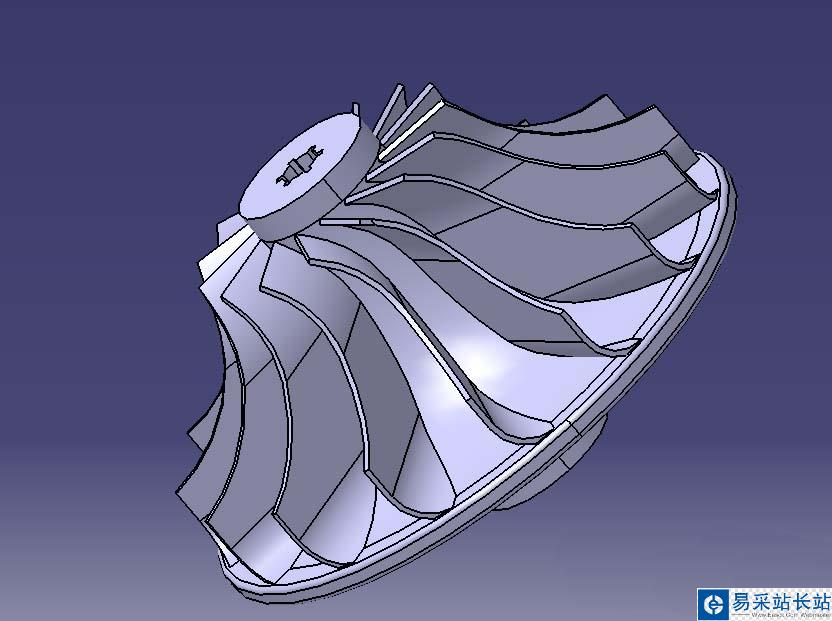

8、進行凹槽命令，倒角，完成。
