proe5.0中想要使用替換曲面特征，如果我們需要一個曲面作為參考，然后實體上想形成一個完整的特征，下面我們就來看看具體的教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

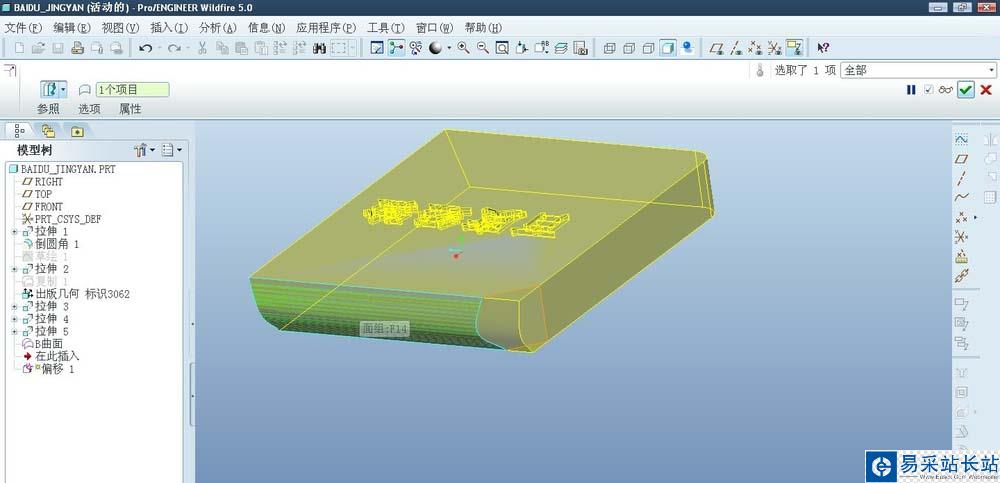

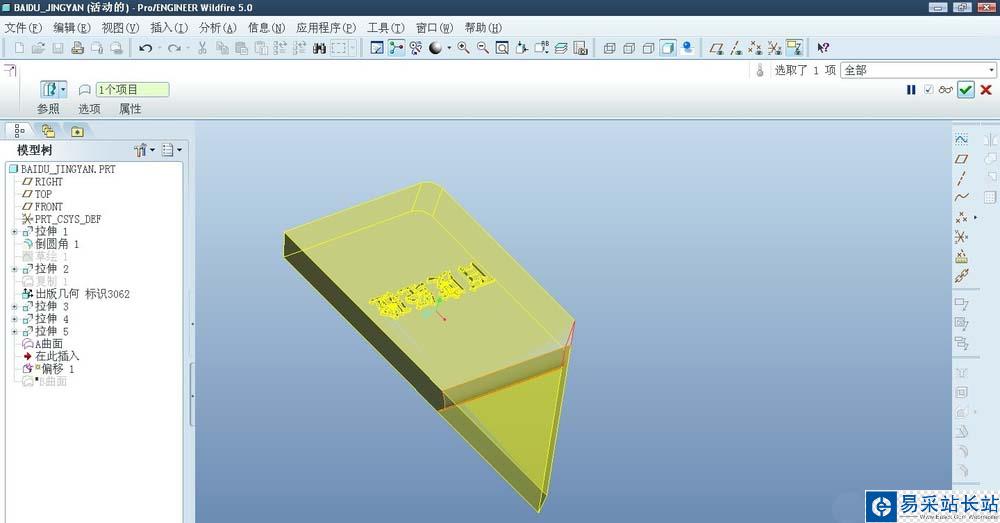

一、應用場景1

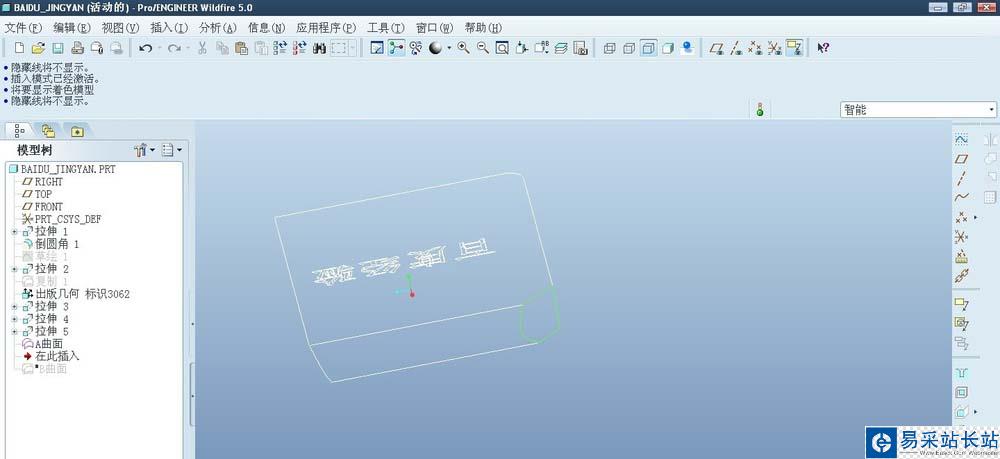

1、首先我們負復制了A曲面，并確認A曲面沒有被隱藏。（這時B曲面是沒有被復制的，是實體上的面）

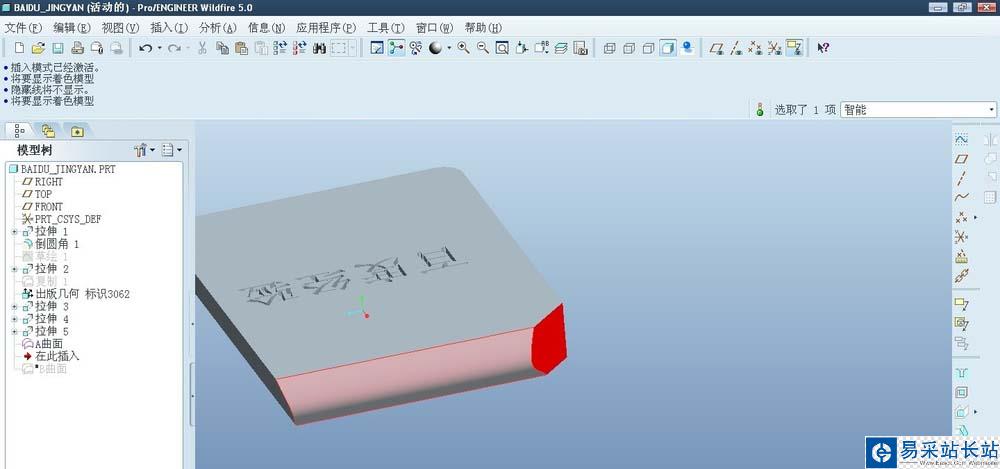

2、選擇實體曲面。

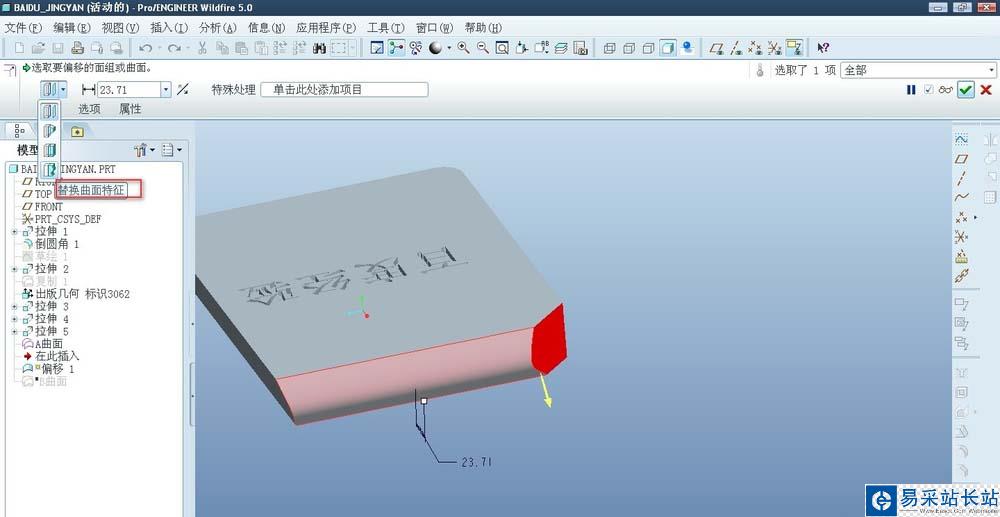

3、選擇編輯-偏移-替換曲面特征。

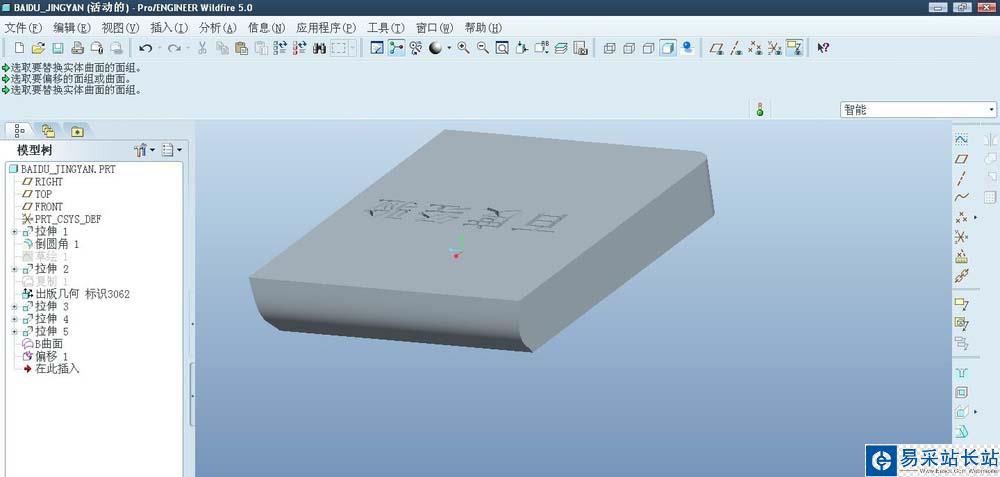

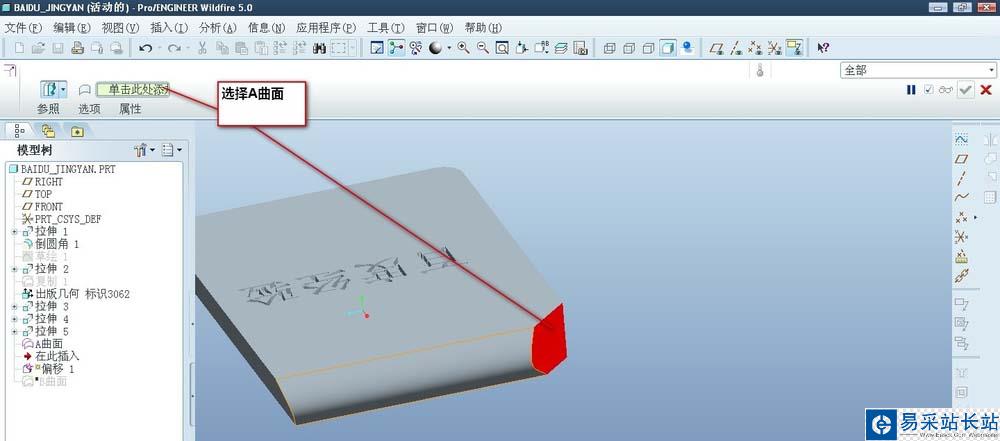

4、選擇A曲面進行替換。替換后的特征如圖顯示。

二、應用場景2

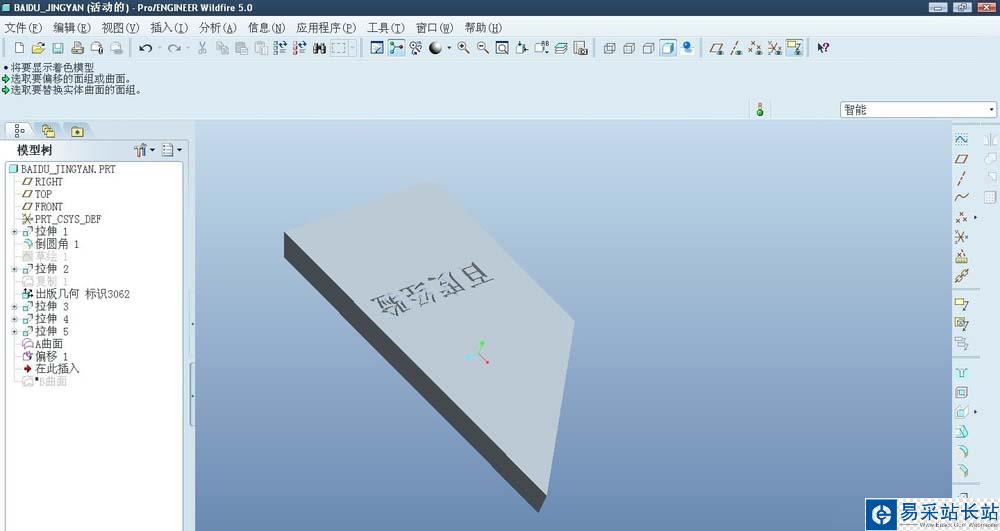

1、復制B曲面，選擇A曲面作為實體上的曲面（這時A曲面是沒有被復制的）

2、這個步驟與上面是一樣，這個是讓大家體驗下不同曲面的影響。

注意事項：

proe5.0使用偏移替換的前提是曲面不能被隱藏，然后就是替換的時候是實體面去替換這個曲面?？梢杂镁€框模式確認是否是曲面，曲面的顏色是實體顏色是不一樣的。
