Catia建立零件模型很方便，下面我們就來看看建立運動分析的教程。
1、首先進入Caita的運動學分析模塊DMU Kinematics。

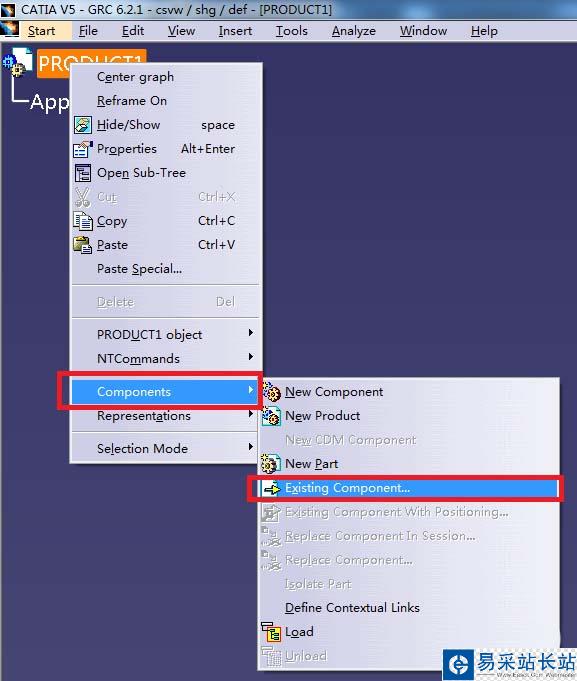

2、然后右鍵點擊Product，按圖示方法導入各個零件。

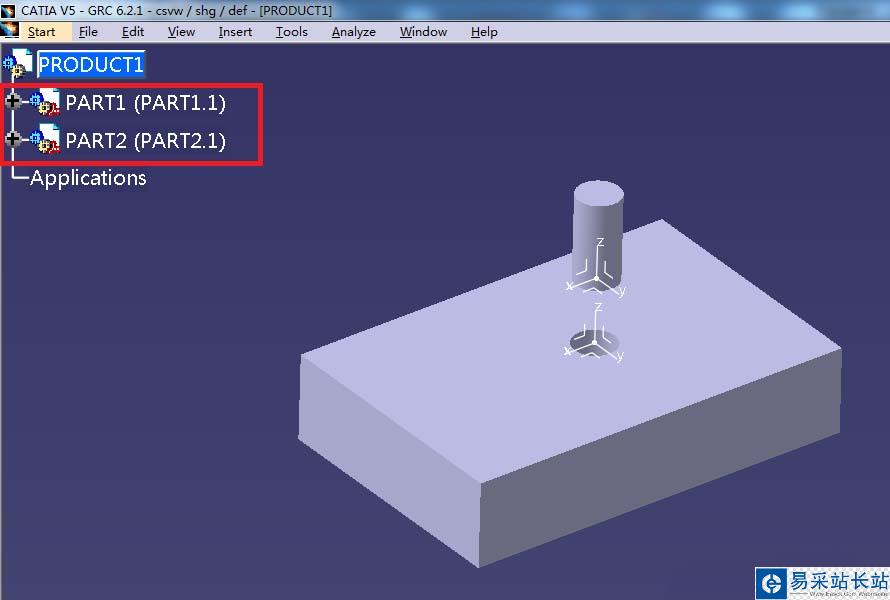

3、導入后的狀態如下圖所示。

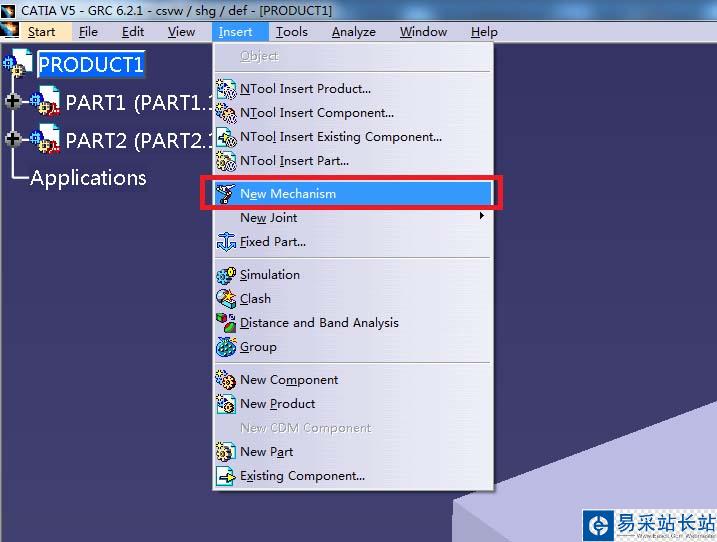

4、點擊Insert，新建一個機構Mechanism。

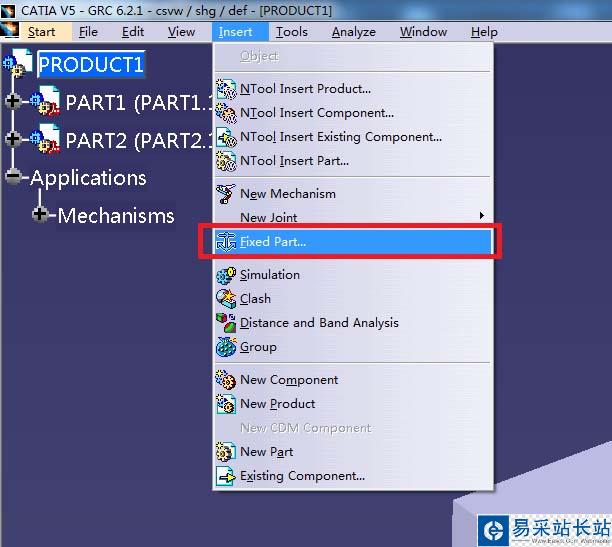

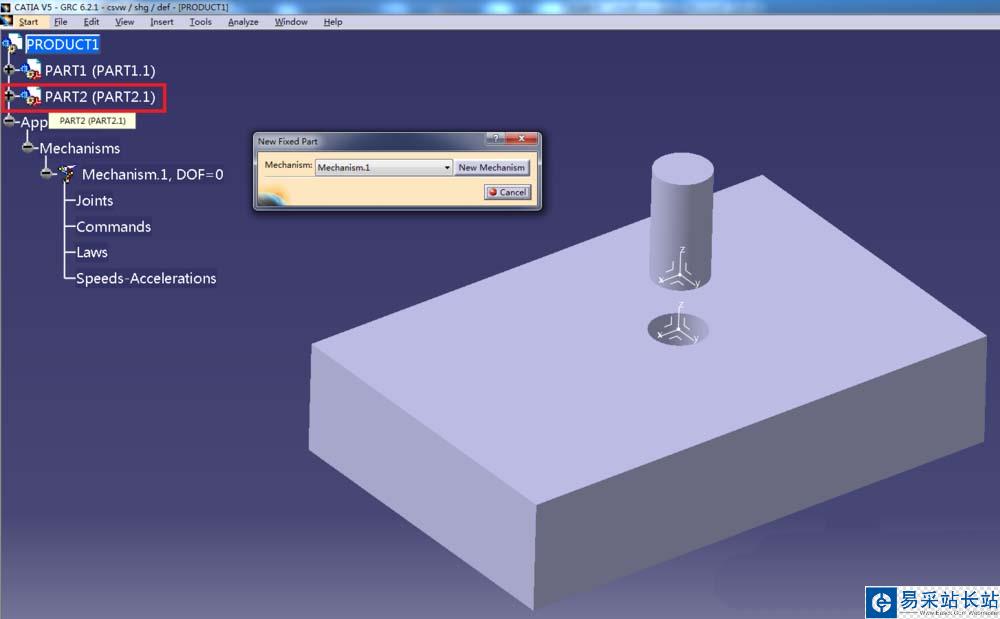

5、每個機構都必須有且僅有一個固定件Fixed Part，點擊Insert新建一個Fixed Part，注意在彈出的對話框中選擇對應的機構，目前圖中對應的是Mechanism1，然后點擊一個零件作為固定零件

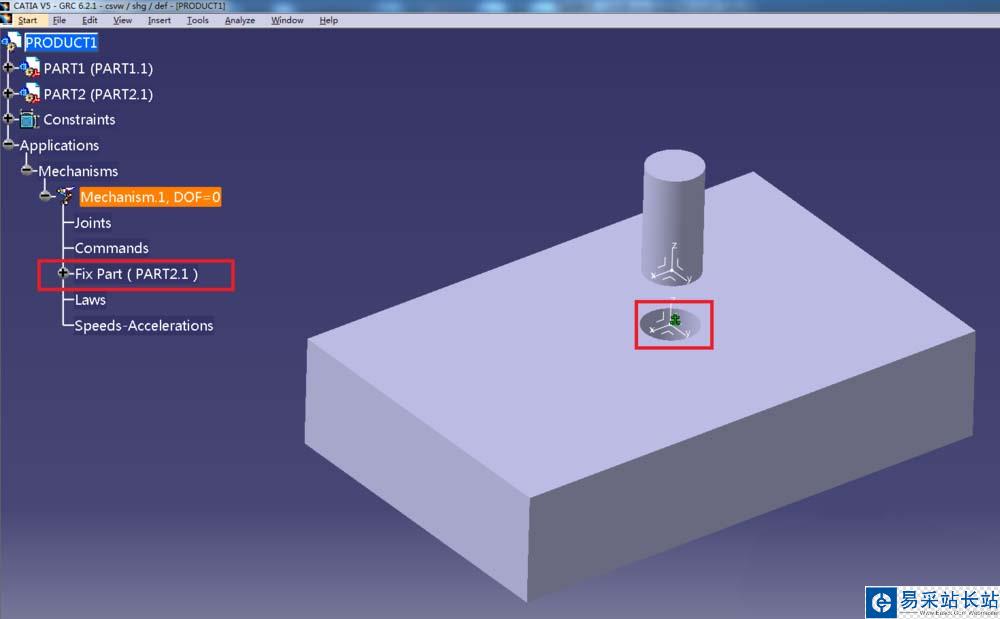

6、創建固定零件完畢后，可以看到紅框中的特征。零件上有個綠色的錨，另外特征樹中可以在對應的機構下面找到Fixed Part。

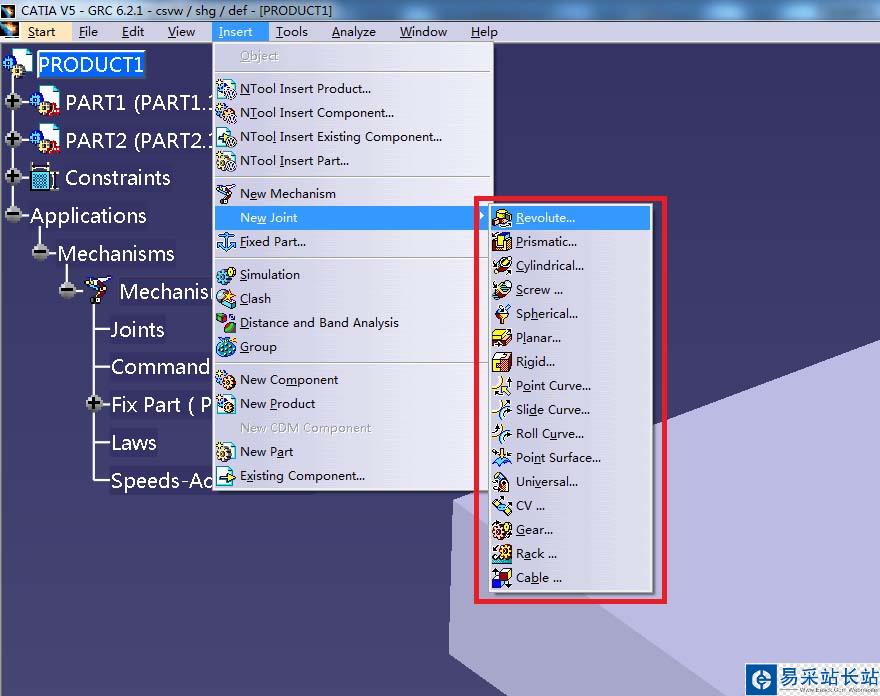

7、建立各個零件之間的運動關系，主要通過Inset->New Joint來建立，這里面幾乎包含了所有的運動關系，這里以建立一個鉸鏈約束為例，兩個零件之間可以繞同一軸旋轉。

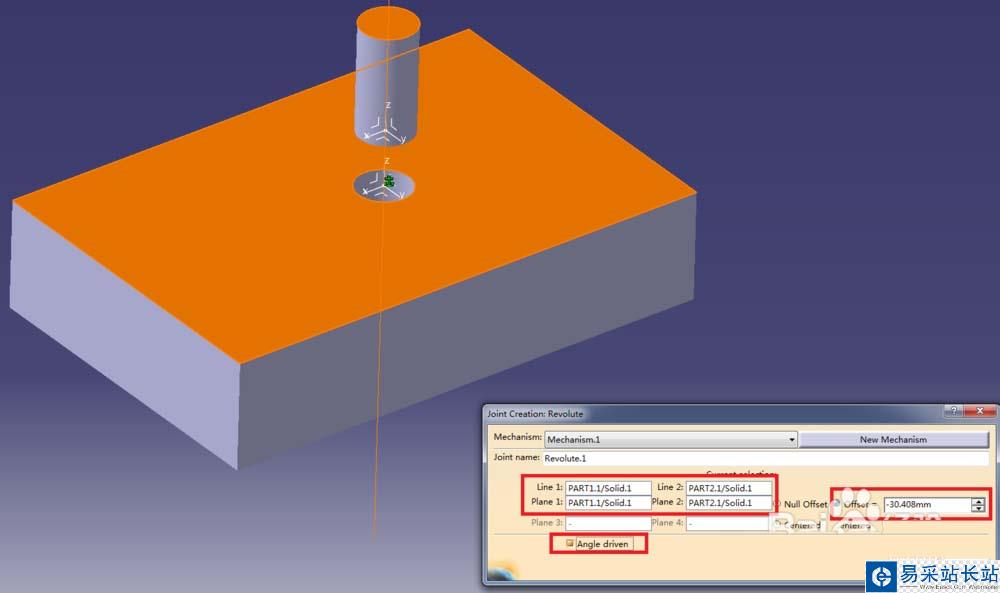

8、在對話框中，兩條line分別選擇圓柱的軸線和圓孔的軸線（軸線可以通過點擊圓周面來選擇），兩個plane分別選擇圖中高亮的兩個面，根據實際情況選擇性勾選offset，然后在Angle Driven前面打上勾，表示這個機構的運動來源是這個鉸鏈的角度在動，由于之前已經定義過固定零件，所以我們知道肯定是圓柱在動了。

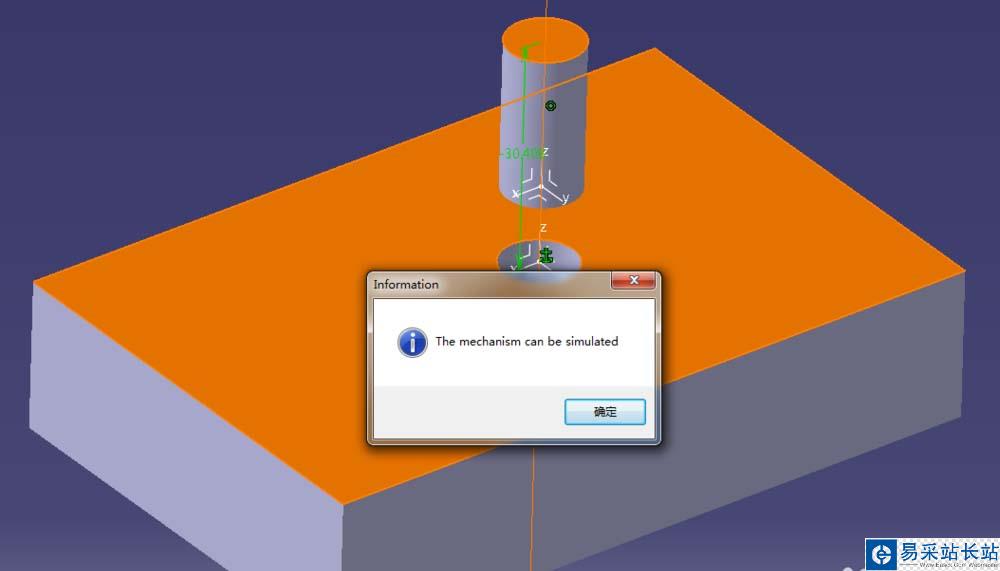

9、建立完運動關系后，我們可以看到彈出一個對話框，提示該機構已經可以進行運動仿真了。
CATIA建立運動分析的教程，希望能幫到大家，請繼續關注錯新站長站。
