用CATIA中的線框與曲面設計繪制麻花鋼，用到草圖，以及肋。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大?。?.84GB更新時間：2016-06-27

1、在開始程序種找到CATIA軟件程序，左鍵單擊打開程序；

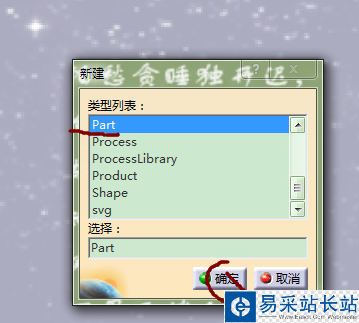

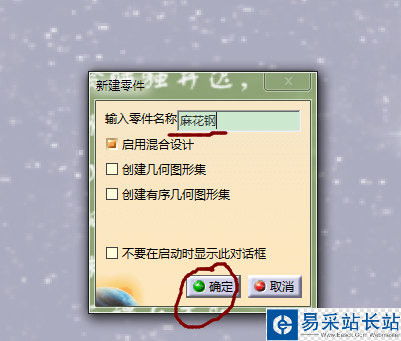

2、用快捷鍵CTRL+N建立一個PART文件，命名為麻花鋼；

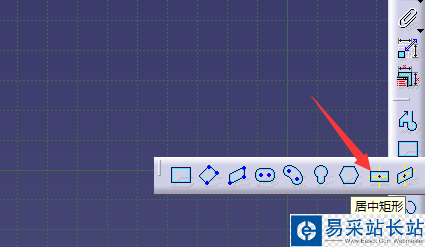

3、選擇XY平面，進入草圖，選擇中心矩形繪制一個6X6的正方形，標注尺寸，退出草圖；

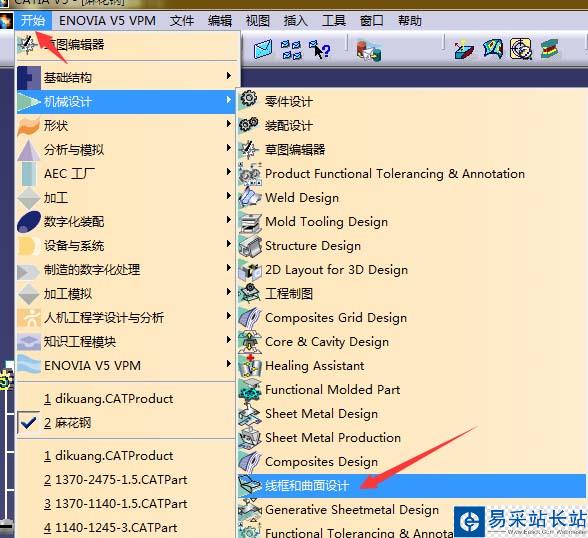

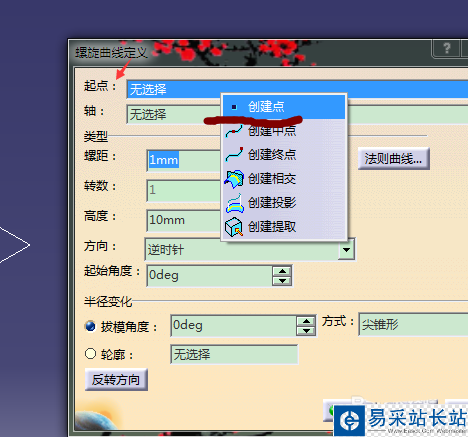

4、在“開始”選擇曲面線框設計，選擇“螺旋線"起點設置，y=2,確定，軸線選擇Z軸，螺距設為100，高度設為200，確認；

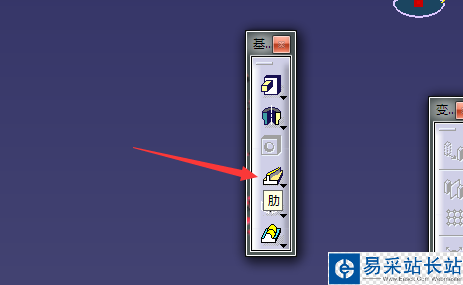

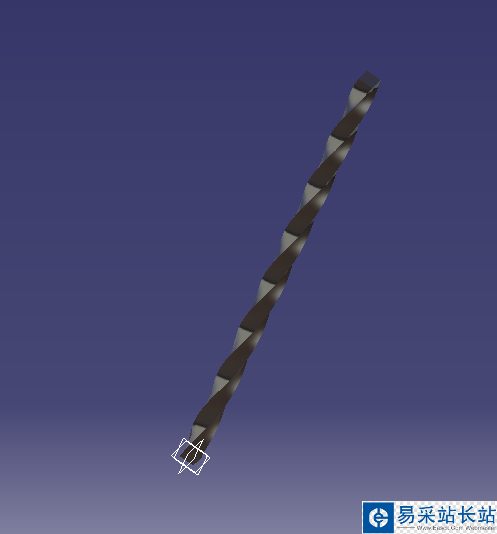

5、在“開始”選擇零件設計，選擇肋，輪廓選擇草圖1，中心曲線選擇螺旋線2，控制輪廓選擇拔模方向，選擇Z軸，確認；

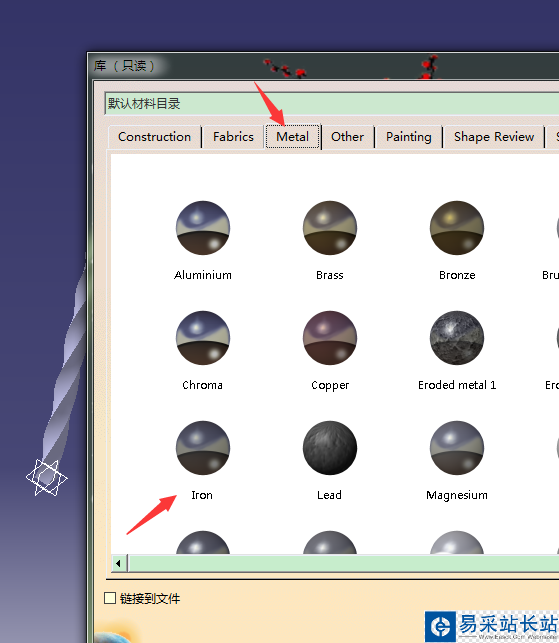

6、添加材質，麻花鋼繪制完成。
