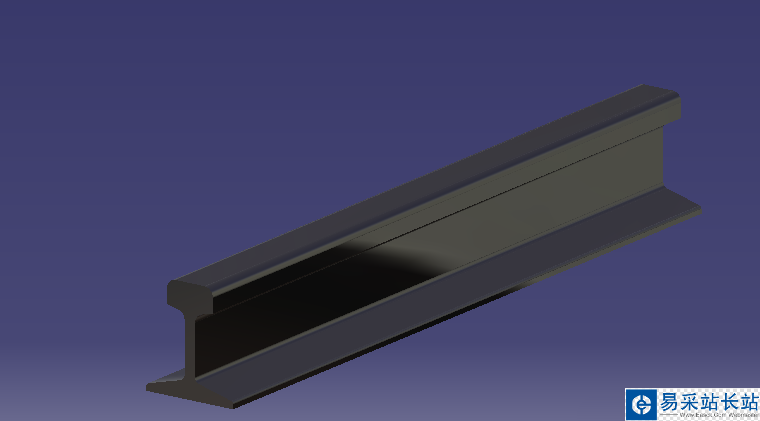

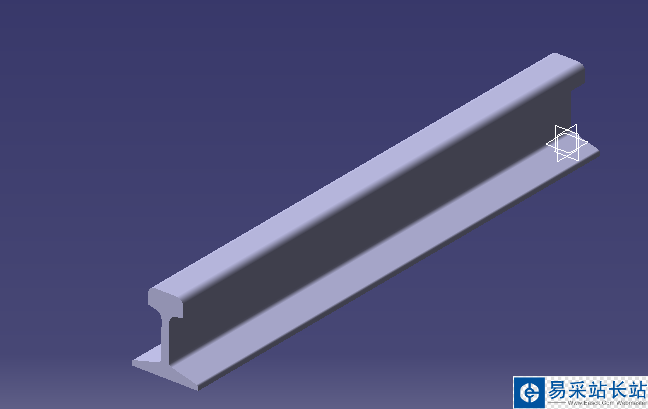

用CATIA繪制軌道，先繪制一個輪廓，然后進行約束，在拉伸，最后添加材質。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大?。?.84GB更新時間：2016-06-27

1、雙擊打開CATIA軟件，

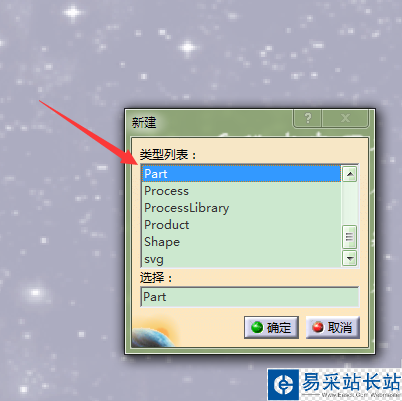

2、新建一個PART文件，命名為軌道；

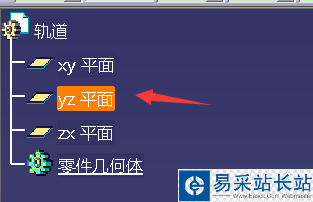

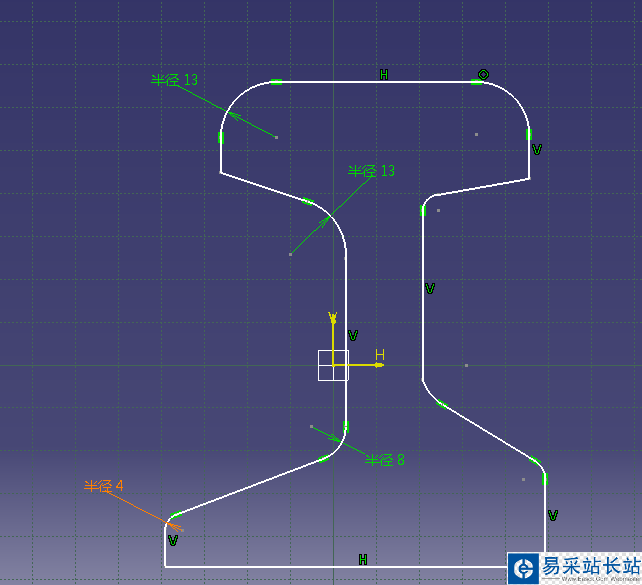

3、選擇YZ平面，選擇輪廓，繪制一條輪廓線；

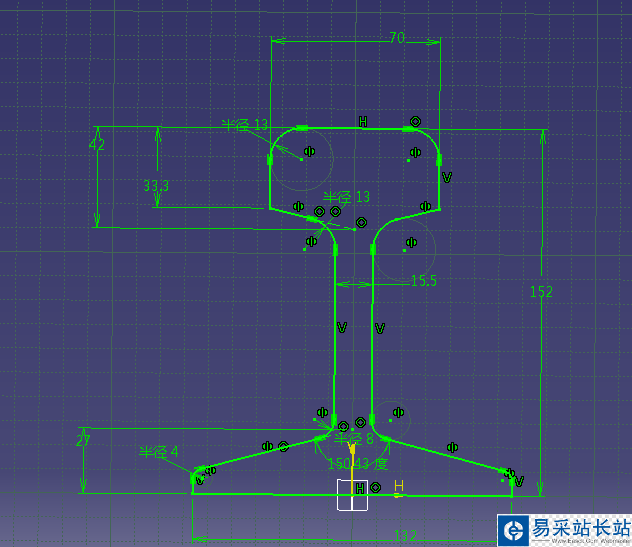

4、在繪制要的輪廓線上進行約束；

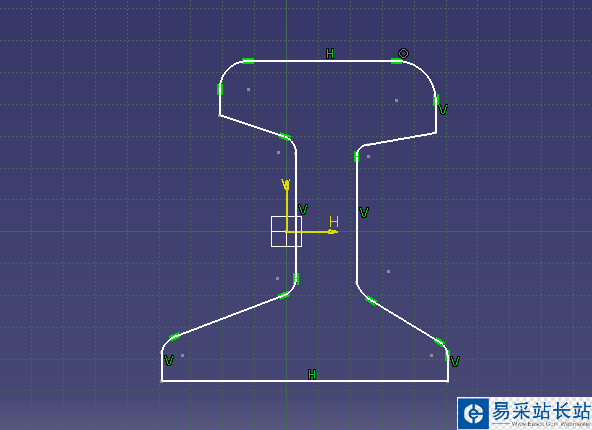

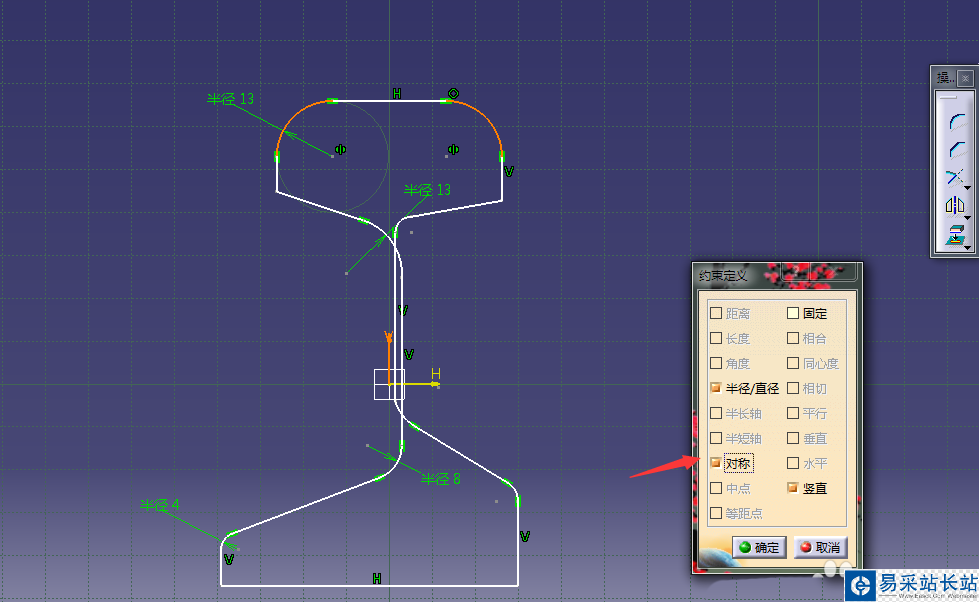

5、因為軌道的橫截面是對稱的，所喲需要添加對稱命令；

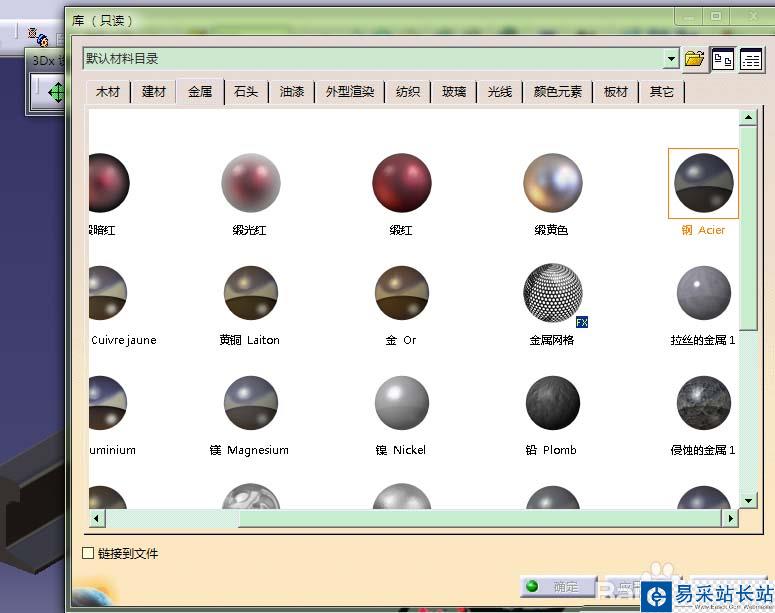

6、為其添加有種金屬材質。繪制完成。
