下圖是Proe的跟蹤草圖的界面，其必須在造型Style里面設置輔助圖，Creo把這功能移到了視圖里面，易用性和實用性都提高了很多。估計還有很多用戶沒有用過這功能，下面我以Creo2.0跟蹤草圖的用法來講解一下。

軟件名稱：PTC Creo v2.0 M110 中文注冊版軟件大?。?.19GB更新時間：2014-05-19

1、打開Creo2.0軟件，新建一個part圖檔，畫2個矩形線框，主要目的是參考確定輔助圖的大小；

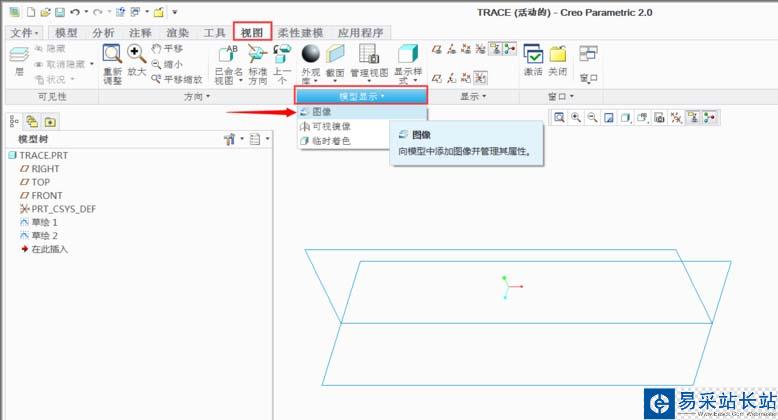

2、轉到視圖菜單，點擊模型顯示欄下的圖像

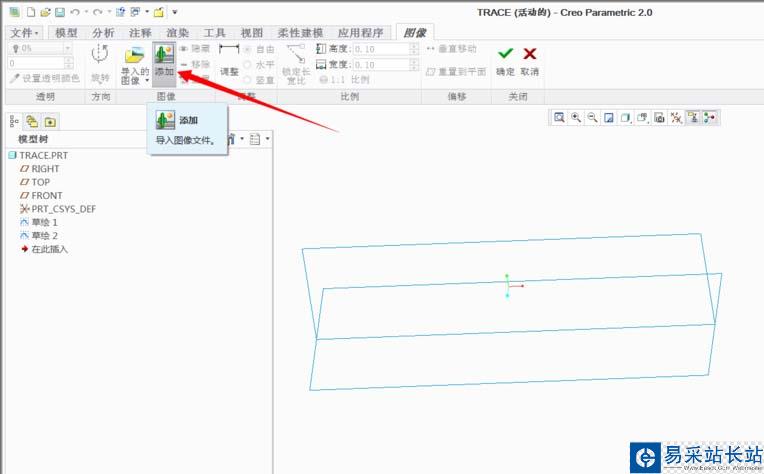

3、點擊添加，準備導入圖像，這時你會發現，添加按鈕已經按下去了，但是似乎軟件沒有什么反應。

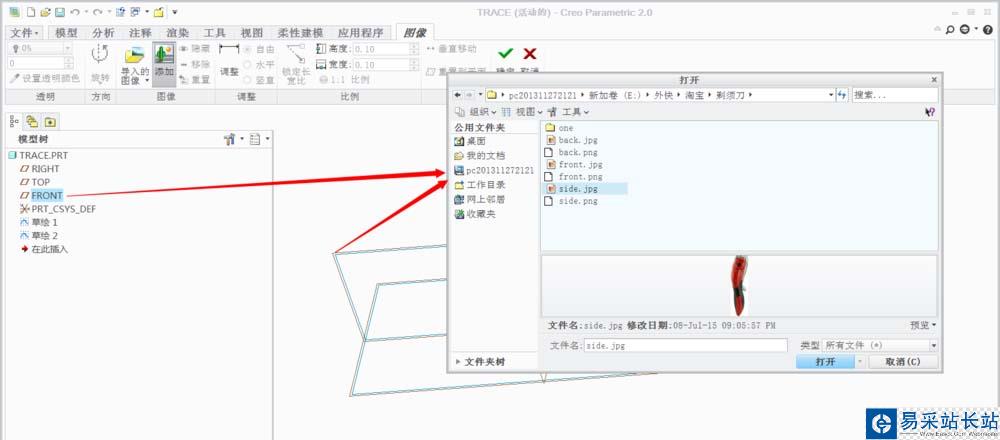

4、這時你必須要點擊將要放置輔助圖的參考面，這樣才會彈出查找外部圖片窗口。Creo支持的圖像格式很多，jpg，gif，jpg，tif等通用的圖像格式。

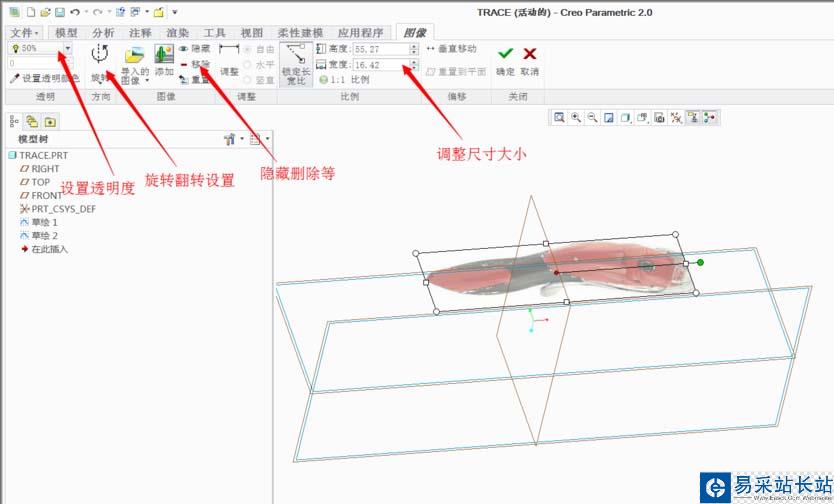

5、下圖是說明各工具的大概用法。

6、鼠標點擊空白處沒選擇任何特征時，菜單工具是灰色不可操作的。

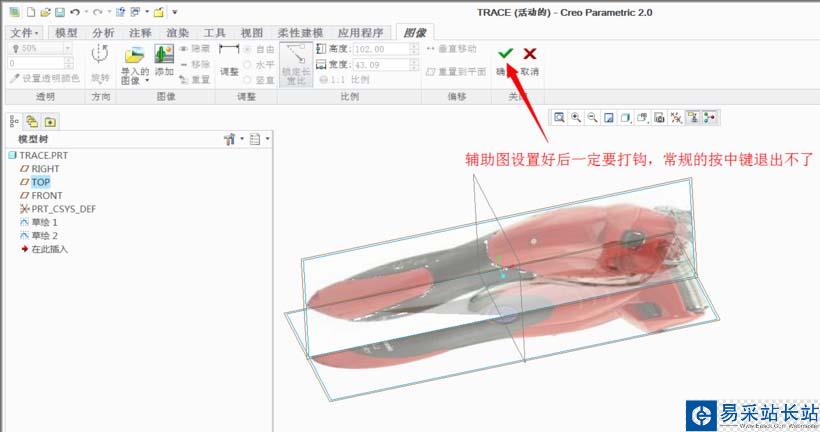

7、跟蹤草繪圖設置好后一定要記得打勾確定退出，常規的按鼠標中鍵這里是沒作用的。

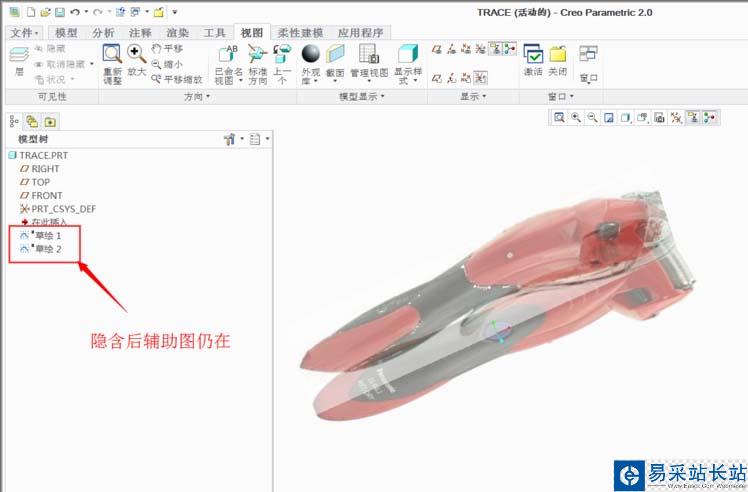

8、跟蹤草繪圖設置好后，就算把之前輔助參考畫的兩個矩形線框刪掉，輔助圖仍在，這一點是跟proe不一樣的。這說明proe不把輔助圖作為一個參照特征，刪除也不影響后面的繪圖參照。
