在CAXA中，往往畫完圖后需要量出其長度，但是有時我們往往只能標注出水平線的長度，而斜線這些卻是量不出？今天我來告訴大家一種量出斜線這些線段的長度的方法，測量并標注的效果如下。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

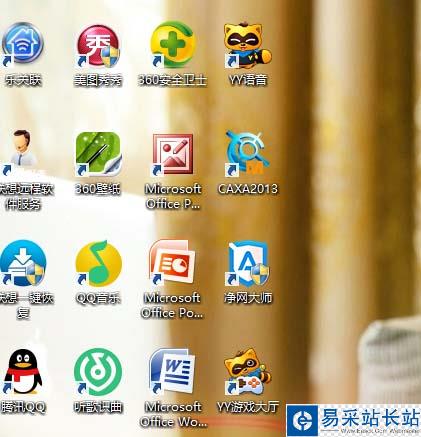

1、首先打開電腦，安裝CAXA軟件后，在桌面找到這個軟件CAXA，雙擊打開。

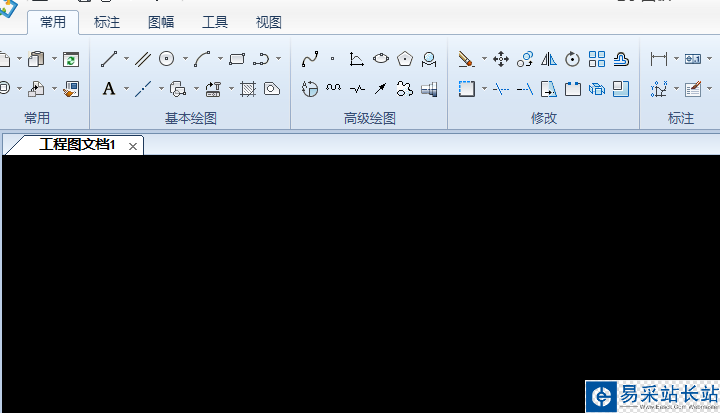

2、打開后如下圖一般，然后我們來隨便畫幾條線段。

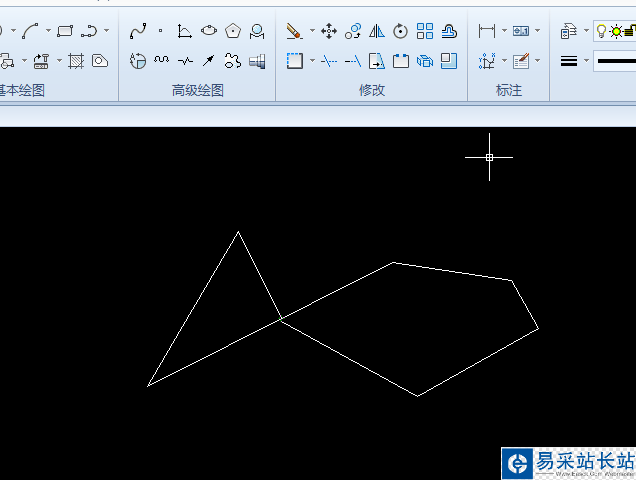

3、下圖就是我剛剛隨手畫的幾條線段，好像一條小魚。

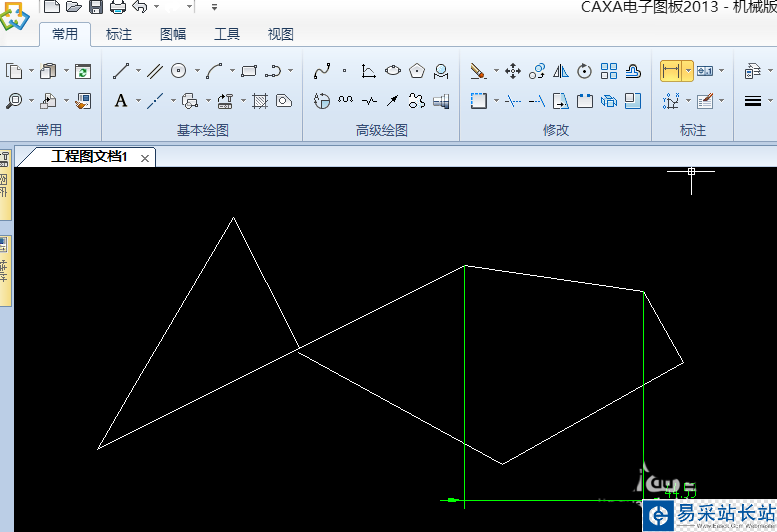

4、點擊標注中的尺寸標注，你會發現只能量出水平或者垂直線的距離。

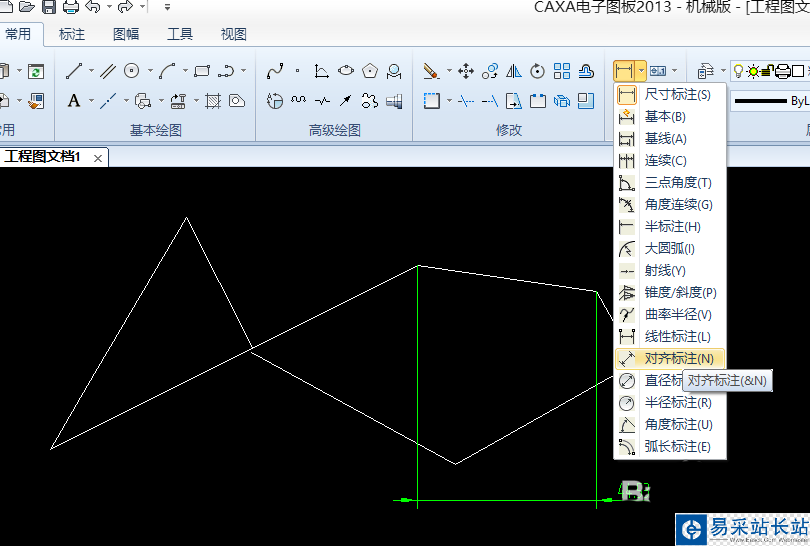

5、我們點擊尺寸標注旁邊那個小三角形，然后找到那個對齊標注。

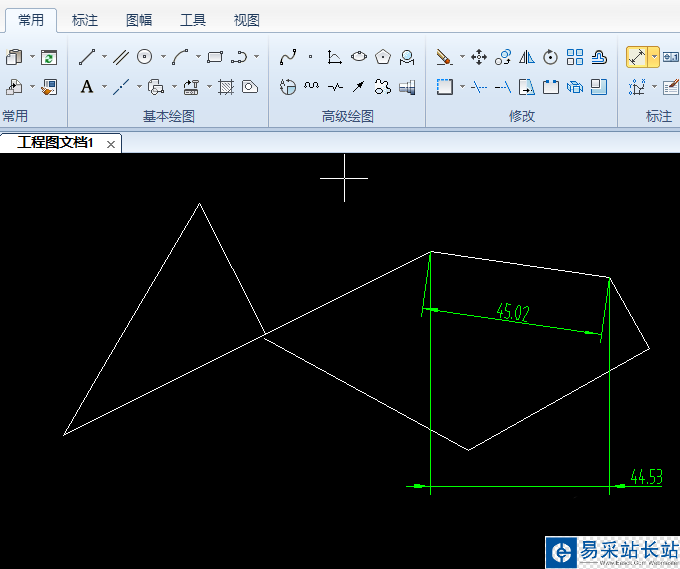

6、然后我們就可以標注任意一條線段的距離了，如下圖所示一般。
