在尺寸標注類型屬性中，有一名稱為“記號標記”的屬性，該屬性控制線性標注的箭頭樣式。感興趣的朋友一起去看看吧！

軟件名稱：Autodesk revit 2017 中文特別版(附注冊碼/密鑰) 64位軟件大小：3.4GB更新時間：2016-04-20

方法：

1、如圖所示，可以從下“記號標記”下拉列表中選擇需要的樣式進行設置，但是有時候該下拉列表中沒有滿足我們需要的樣式的時候該如何處理呢，比如我們需要將“實心箭頭45度”的尺寸記號標記。

2、其實在Revit中該“記號標記”屬于記號標記族，可以通過自定義族的方式添加需要的“記號標記族”，然后該自定義“記號標記族”族就會出現在尺寸標注的“記號標記”屬性下拉列表中，然后就可以將其尺寸標注的記號標記設置為我們自定義的族。

具體修改方法：在任意視圖中，切換到“管理“選項卡，項目設置中有一項”其它設置“，在其下拉列表中選擇”箭頭“，打開“系統族：箭頭”對話框，可以根據需要對現有的“箭頭族”進行修改，或者通過復制命令新建自定義的“箭頭族”。

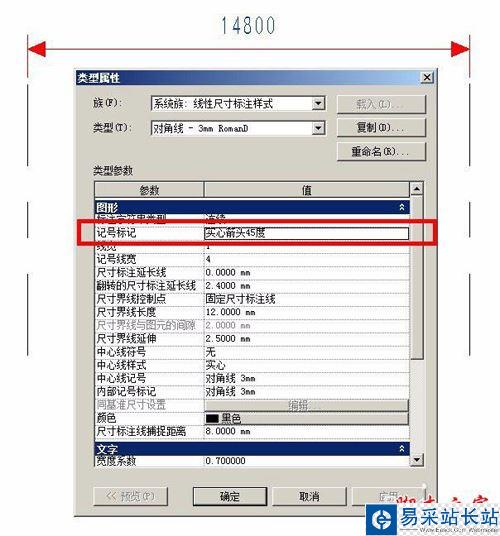

3、即可修改項目中使用該記號標記族的尺寸標注族的記號標記的長度，下圖即為將現行尺寸標注設置為自定義的“實心箭頭45度”時候的情況，對比第一張圖片可查看箭頭角度發生了變化。
