黑板作為教學教具，在其中畫的圖形是固定的，不能移動或者調整大小的。那么要想畫出可以調整長短軸長度的橢圓，那在黑板上是不可以實現的，這時就需要借助專業的繪圖工具來繪制，下面學習具體的繪制技巧。

軟件名稱：nb幾何畫板軟件 v1.0.1 中文官方安裝版軟件大?。?3.7MB更新時間：2015-09-21

方法一：

1、啟動軟件。雙擊桌面上的快捷圖標，啟動幾何畫板軟件。

2、打開幾何畫板后，點擊上方的“數據”菜單，在下拉菜單下選擇“新建參數”命令，在彈出的新建參數對話框新建參數：r=1，R=3（單位選擇長度），這樣在畫板左上角就出現了參數r、R；

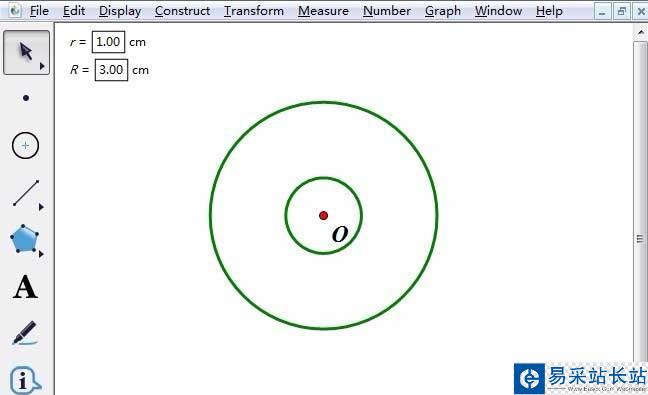

3、在畫板上使用“點工具”繪制任意點O，以O為圓心，R、r為半徑畫同心圓。具體操作是依次選中點O和參數r、R，在“構造”菜單下選擇“以圓心和半徑繪圓”，這樣就得到的同心圓，如下圖所示；

方法二：利用畫同心圓法構造橢圓

1）選擇“射線工具”過點O做射線，交大圓于點B，隱藏射線，使用“線段工具”做大圓的半徑OB，在大圓上取一動點C，連接OC交小圓于點D；

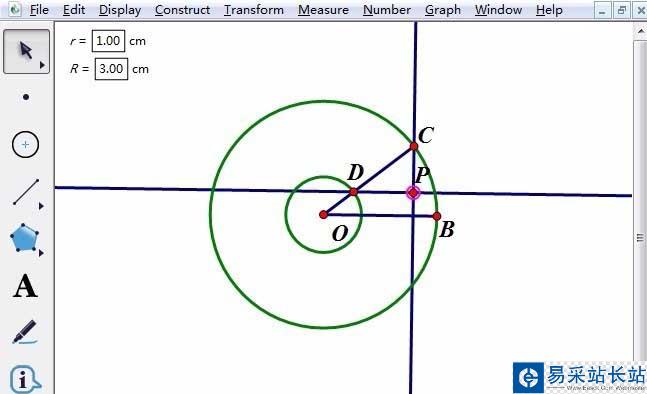

2）選中點C和半徑OB，執行“構造”——“垂線”命令，過C做OB的垂線；選中點D和半徑OB，執行“構造”——“平行線”命令，過D做OB的平行線，設交點為P；

3）選中點C、P，執行“構造”——“軌跡”，則P點的軌跡就是以R，r為長、短半軸的橢圓的軌跡；

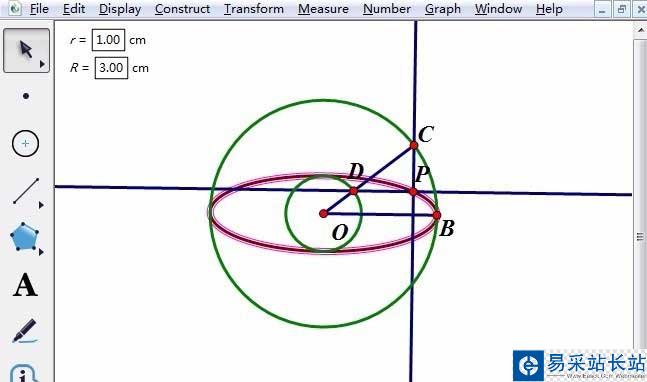

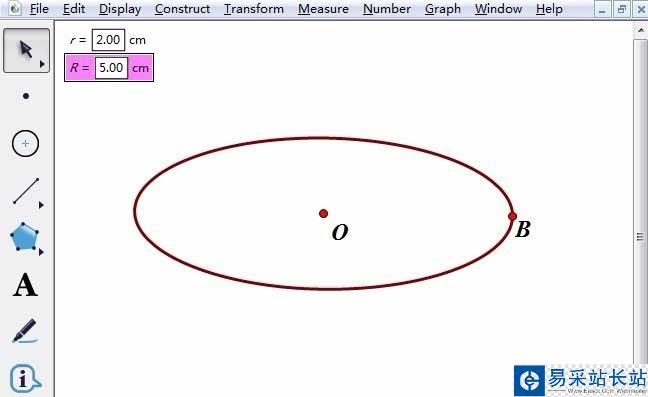

4）隱藏不必要的元素；改變參數r、R的值，就可以改變橢圓的長、短半軸，如下圖所示。
