在三維圖中的數據處理中通常有一個目標函數，計算數據或是試驗結果與目標函數通常有些差距，為了更方便表明實際數據與目標函數的關系，我們可以在實驗數據與目標函數之間用垂線進行關聯。在這篇經驗中，我們的目標函數所在平面是高斯平面，通過Drop lines（垂線）和error bars(誤差棒）構建實際數據與目標函數的關系。如圖為最終效果圖。

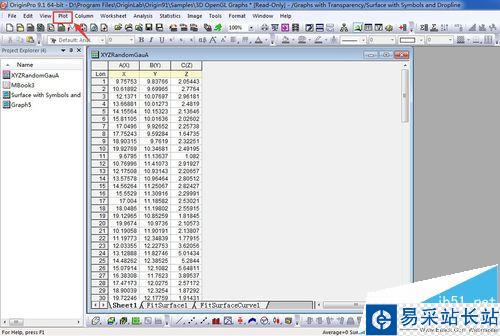

1、激活如圖所示的worksheet為三維散點圖的初始數據，選中XYZ數據執行Plot-3D Symbol/Bar/Vector-3D Scatter。

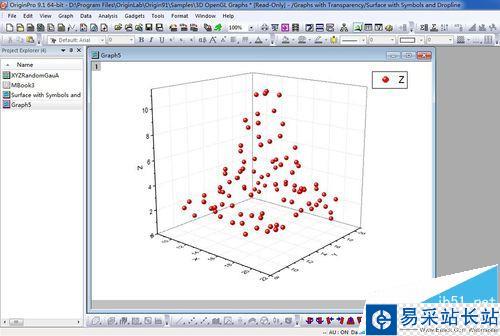

2、得到如圖所示的三維散點圖。

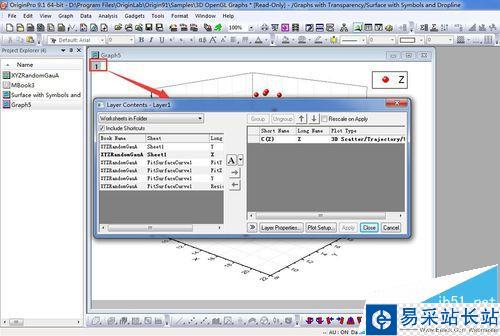

3、現在講3D Color Fill Surface添加到3D scatter中，雙擊圖層1可以打開Layer Contents對話框，如圖所示。

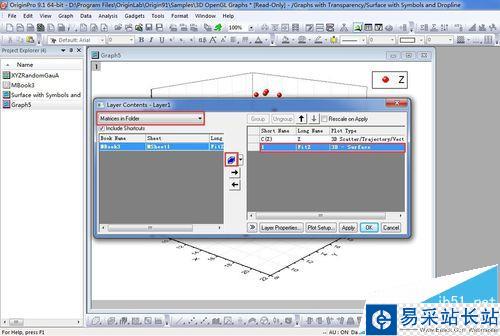

4、在Layer Contents中，選擇Matrices in Folder。在左側選擇三維表面圖所在的矩陣，添加到右側，并點擊圖中A，選擇3D-Surface。

5、點擊OK，得到如圖所示的圖形。

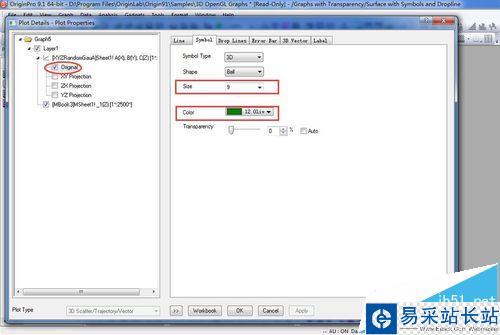

6、雙擊圖形打開Plot Details，在左側選擇如圖所示的Original，在右側選擇Symbol選項，將形狀修改為Ball,將Size大小設置為9，顏色設置為Olive。

7、在左側選擇表面圖所在Matrix，選擇右側的Fill選項（如圖），將Front Surface中Fill Piece by Piece的顏色Red，將透明度修改為60%。

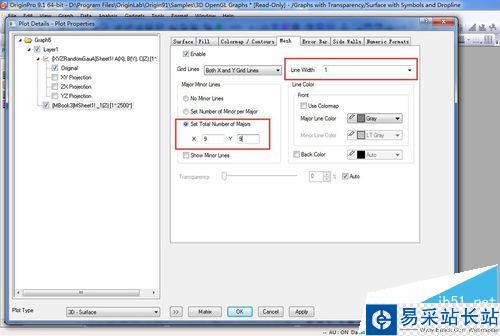

8、選擇右側Mesh選項，將Line Width修改為1，并Set Total Number of Majors為X=9和Y=9.

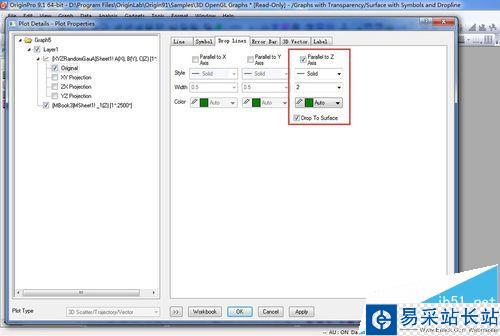

9、現在我們來繪制垂線，在左側如圖選擇三維散點圖的Original，選擇Drop Lines選項，設置Parallel to Z Axis，勾選Drop to Surface。將drop line的Width設置為2，將Color設置為Auto。

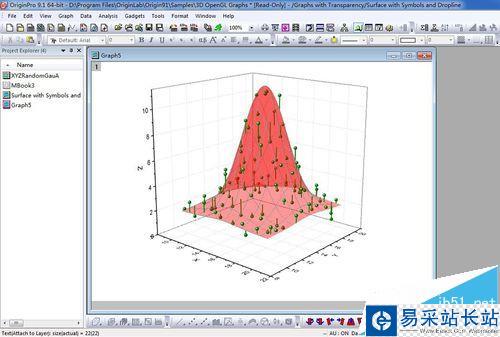

10、點擊OK，最終效果圖如圖所示。

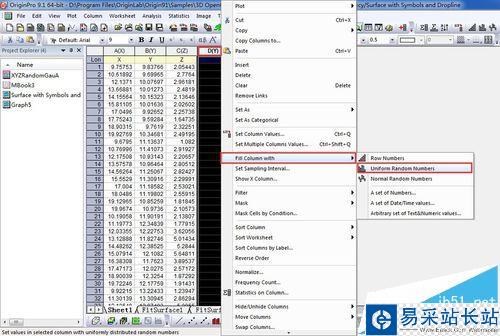

11、下面順便介紹下，在三維表面圖插入誤差棒的效果，步驟1-7一樣，不同的是初始數據中，選擇D列右擊選擇Fill Column with，點擊Uniform Random Numbers。

12、雙擊圖片打開Plot Details，在三維散點圖的Original中選擇error bar選項，選擇Col（D）為Z Error值。
