齒輪，作為最基本的傳動零件之一，在生活中的各個角落被用到。而畫齒輪使用很多軟件如PS，AI，AutoCAD等等，然而小編覺得使用CAXA電子圖板畫齒輪輪廓是快速，最傻瓜式的，好了，下面我們一起來學習吧！

軟件名稱：CAXA制造工程師(電子圖板) V2011 r1 中文安裝正式商業版軟件大?。?75.4MB更新時間：2014-11-07

方法/步驟

1、打開CAXA軟件。

2、新建一個工程模版。

點擊左上角的【新建】按鈕，選擇工程模版（點擊BLANK就行了），點擊【確定】。

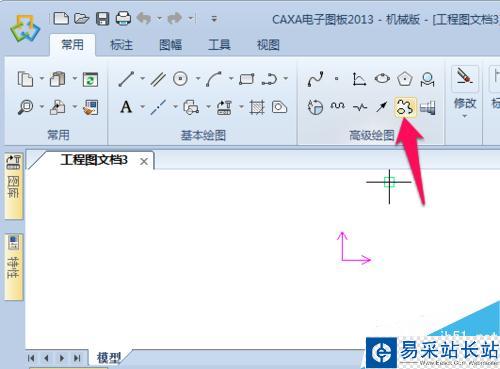

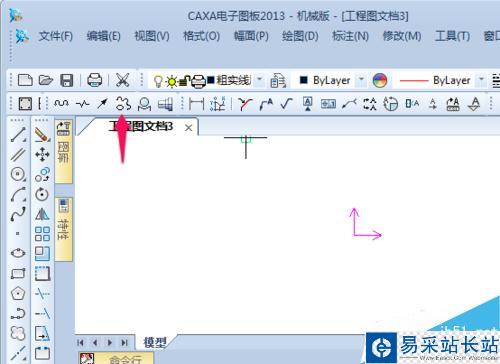

3、點擊工具欄的【齒形】選項。CAXA有兩個界面可以選擇經典模式和流暢模式可以選擇，小編給出了兩種模式下的截圖。

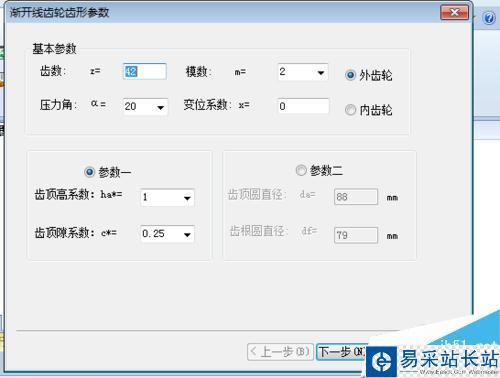

4、設置漸開線齒輪齒形參數。

這里參數根據實際需要的齒輪的參數設定，基本參數需要設定齒數、模數、壓力角和變位系數。參數一需要設定齒頂高系數和齒頂隙系數。參數二需要設定齒頂圓直徑和齒根圓直徑。

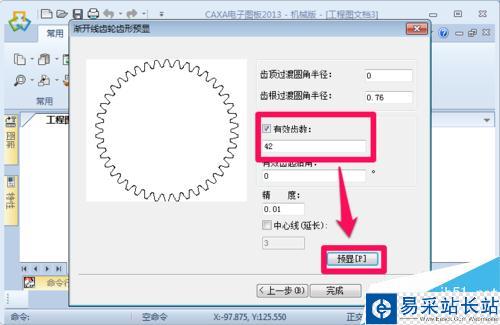

5、【有效齒數】設定為齒輪齒數。點擊【預顯】預覽所生成的齒輪。然后點擊確定

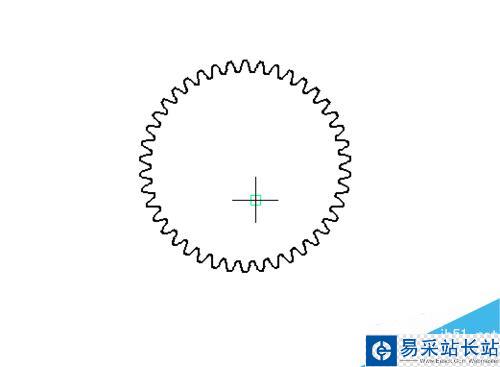

6、把鼠標在空白的地方點擊一下，這個時候就在鼠標點擊的地方得到齒輪的輪廓了。

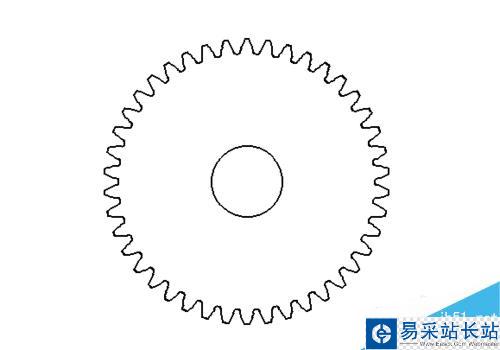

7、如果齒輪是套在軸上的，這個時候就需要齒輪內部再畫一個圓，便可以了。

以上就是CAXA軟件如何快速地畫一個齒輪方法介紹，操作很簡單的，大家學會了嗎？希望能對大家有所幫助！
