本文將介紹如何在Creo2.0中建立直齒輪的參數化模型。所謂參數化模型是指該齒輪模型的模數、齒數等參數可以按需要更改，”Regenerate“后便可得到新的模型。
1、運行Creo，新建一零件，命名為”Cylinder_Gear“。

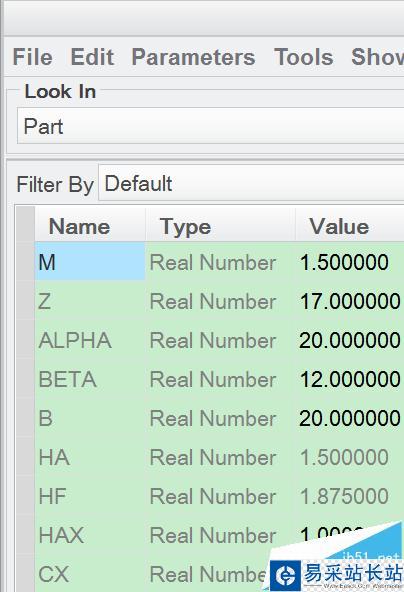

2、打開參數對話框，建立如下參數：
3、建立齒頂圓、齒根圓、分度圓及基圓草繪。

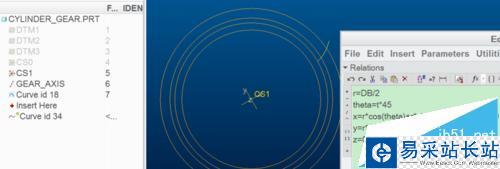

草繪4個圓，完成后，修改4個圓的直徑參數為的d、da、df、及db。打開“關系”對話框，輸入如下關系式：
復制內容到剪貼板
4、新建一坐標系，已系統默認坐標系為基準，旋轉30°，或其它角度。
5、過坐標系Z軸，建立一基準軸：
6、建立齒面一側的漸開線，需輸入參數方程：

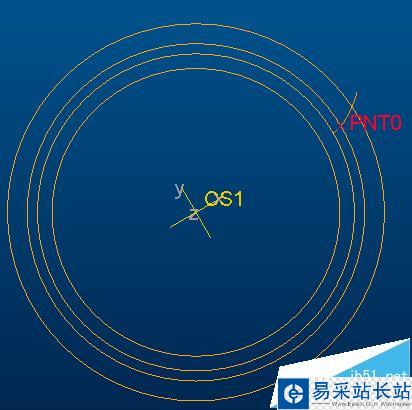

7、在分度圓和漸開線的交點處建立一基準點：

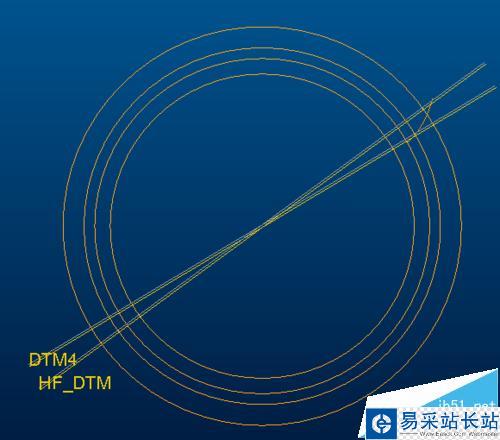

8、過基準軸和基準點建立一基準面：

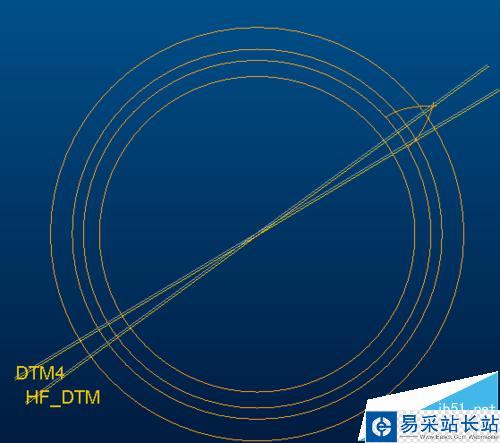

9、創建漸開線的鏡像基準面，與上一步創建的基準面夾角360/4/Z：
10、鏡像漸開線：

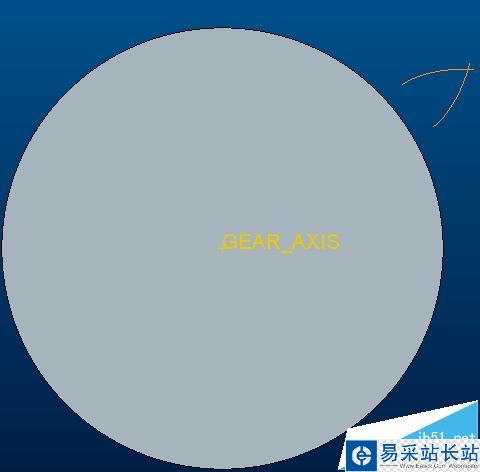

11、以齒根圓為直徑，生成如下實體：
12、參考齒頂圓，漸開線生成單個齒：

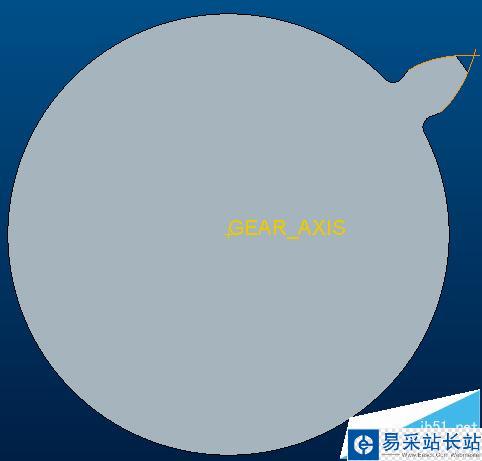

13、旋轉上一步生成的齒，角度360/Z：
