UG中需要加墨水管閥門模型，該怎么創建這個模型呢？下面我們就來詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大?。?.67GB更新時間：2016-10-25

1、在電腦桌面點擊打開UG軟件，在UG界面左上側中找到并點擊新建按鈕，如下圖所示。

2、在新建界面中選擇模型板塊，在單位欄中選擇毫米，選擇列表中第一欄，名稱那一欄中可以修改成自己想要的名字，最后點擊確定按鈕。

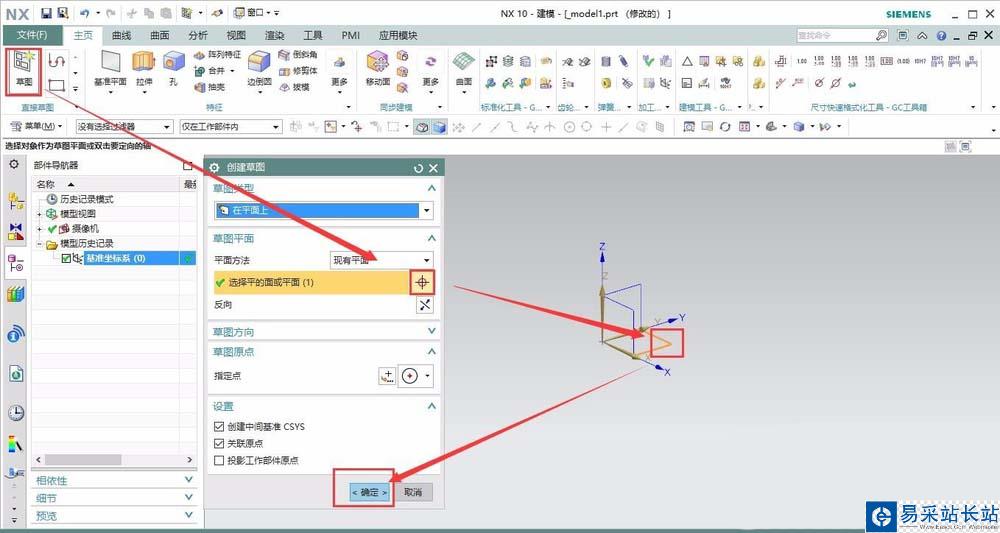

3、在建模界面左側點擊草圖按鈕，選擇XY平面，點擊確定，進行繪制草圖操作。

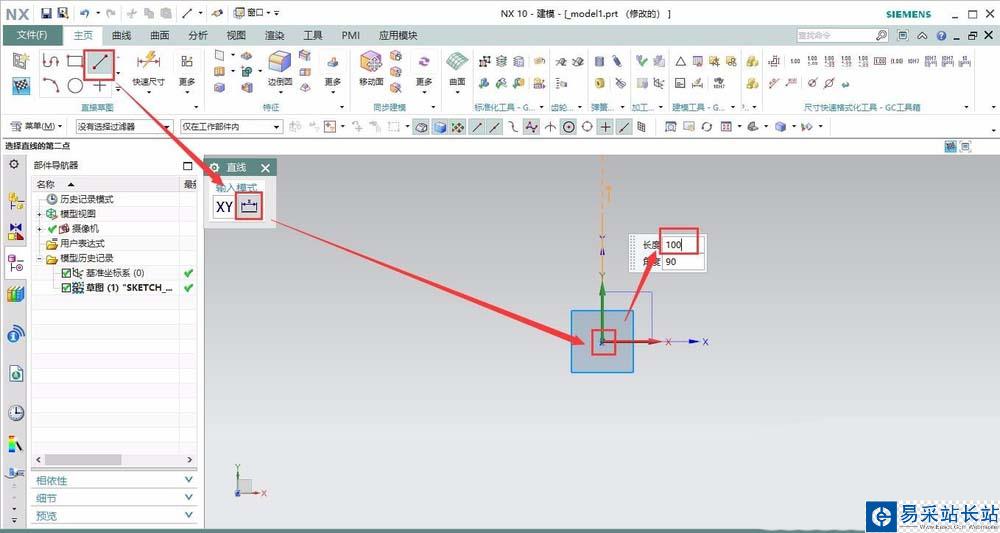

4、在界面左側直接草圖欄中選擇直線，點擊，輸入模式選擇參數模式，在長度欄輸入100，在角度欄輸入90度。

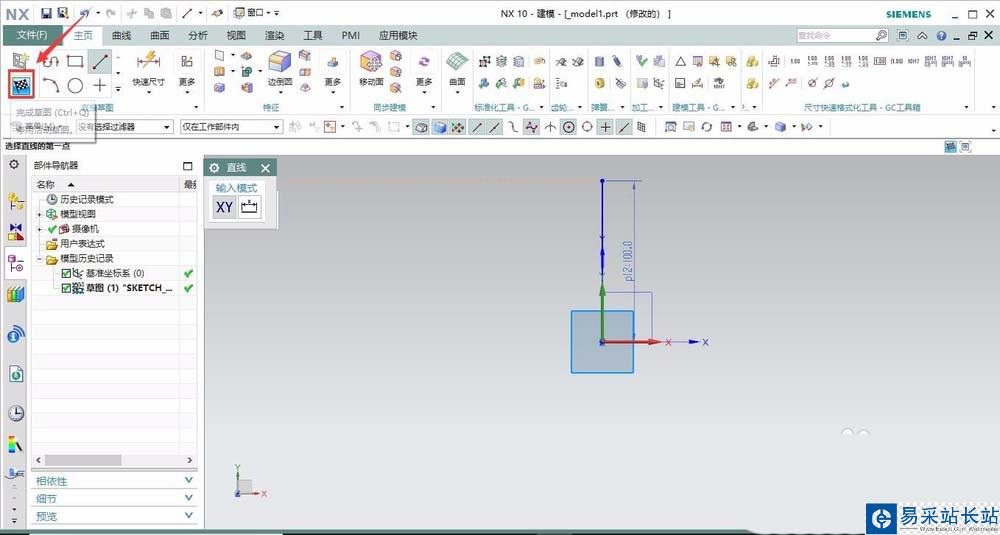

5、然后在界面左側點擊完成草圖，停止進行草圖活動。

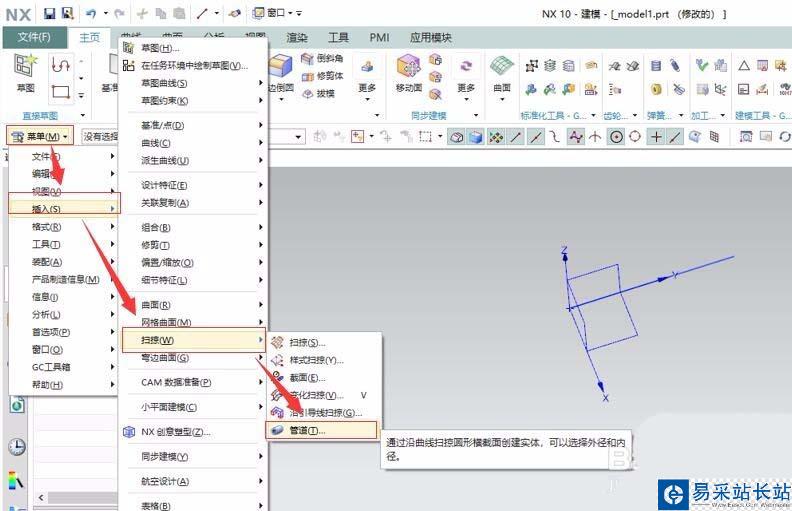

6、在建模界面依次選擇“菜單”>“插入”>“掃掠”>“管道”，點擊管道功能，這樣可以通過曲線掃掠處管道。

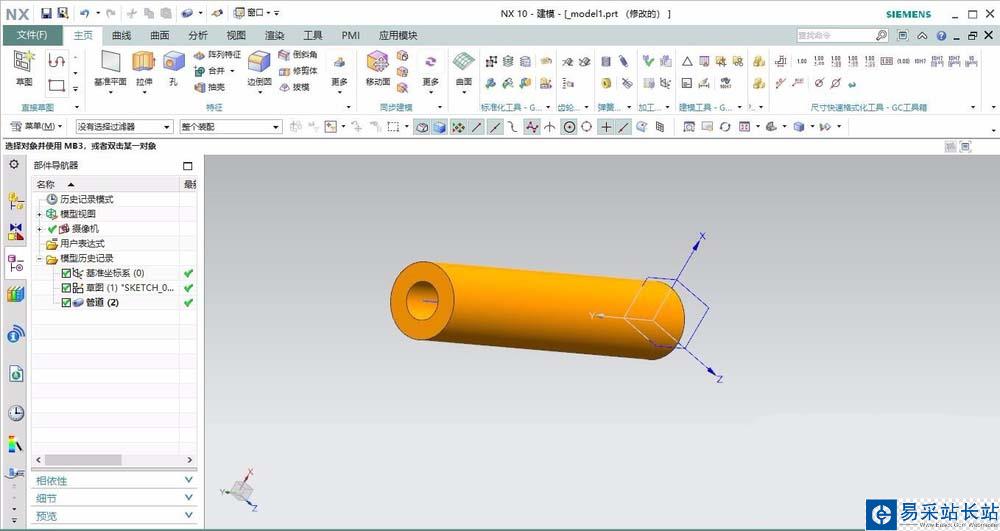

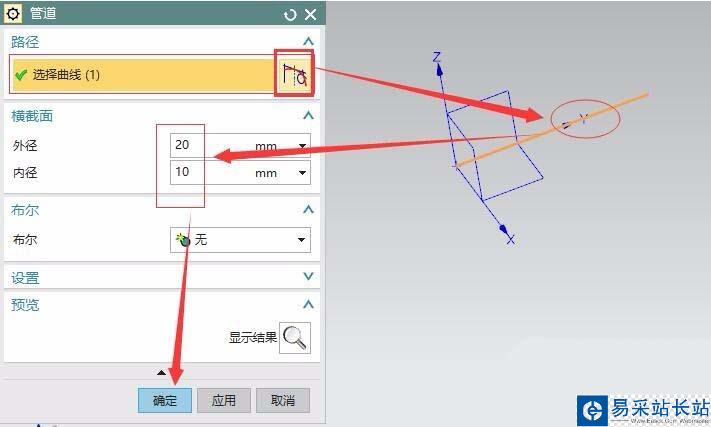

7、彈出管道界面時，在點擊第一欄右邊的按鈕，在繪圖顯示區域選擇我們剛剛繪制的直線草圖，外徑設置為20，內徑設置為10，最后點擊確定生成水管管道，如下圖。

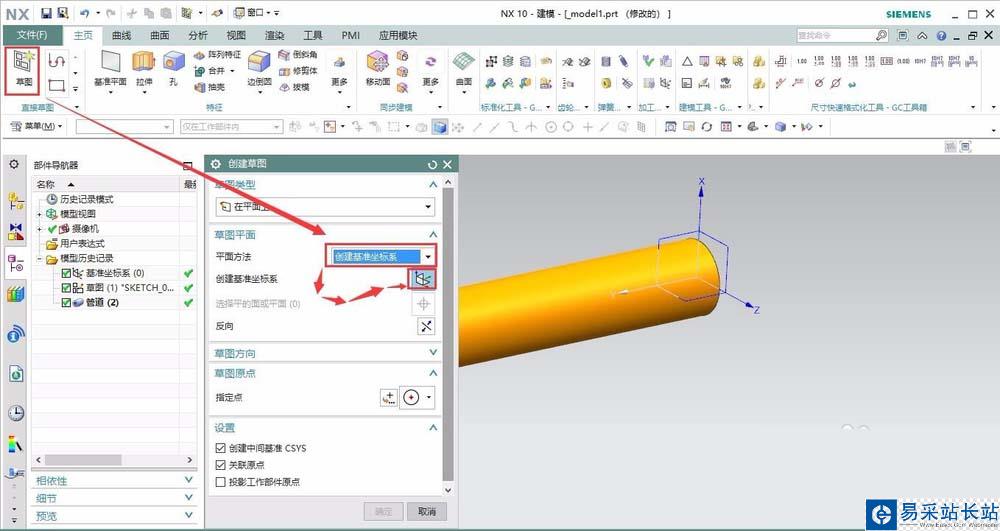

8、點擊界面左側的草圖按鈕，在草圖平面板塊中，在平面方法欄中選擇創建基準坐標系，然后在基準坐標系欄中點擊坐標按鈕，如下圖所示。

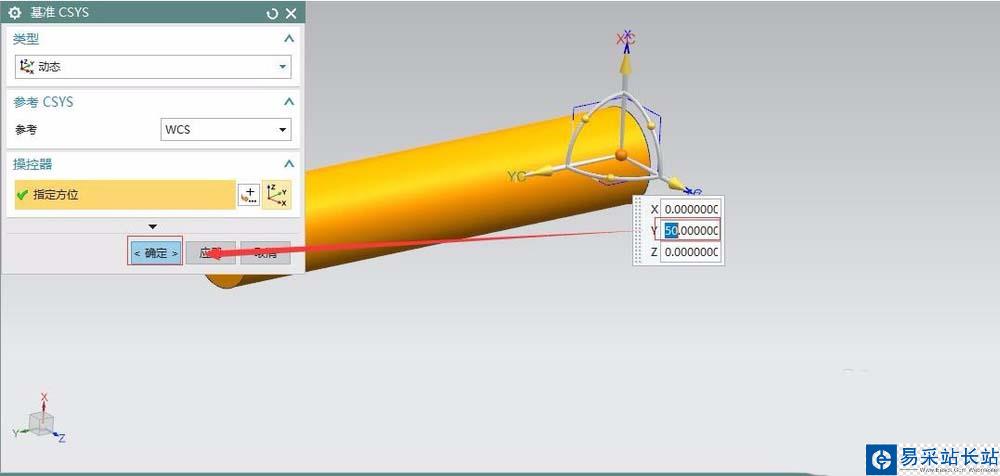

9、彈出基準CSYS對話框中，類型板塊選擇動態，在顯示區域中坐標中心點的Y值改為50，然后點擊確定。如圖所示。
