ug中制作螺紋兩端的收口并不理想，該怎么創建出一個兩端收口的螺紋呢？下面我們就來看看詳細的教程。

軟件名稱：ug nx 9.0正式版 64位 簡體中文特別版(附破解文件+安裝破解教程)軟件大小：2.92GB更新時間：2017-08-28

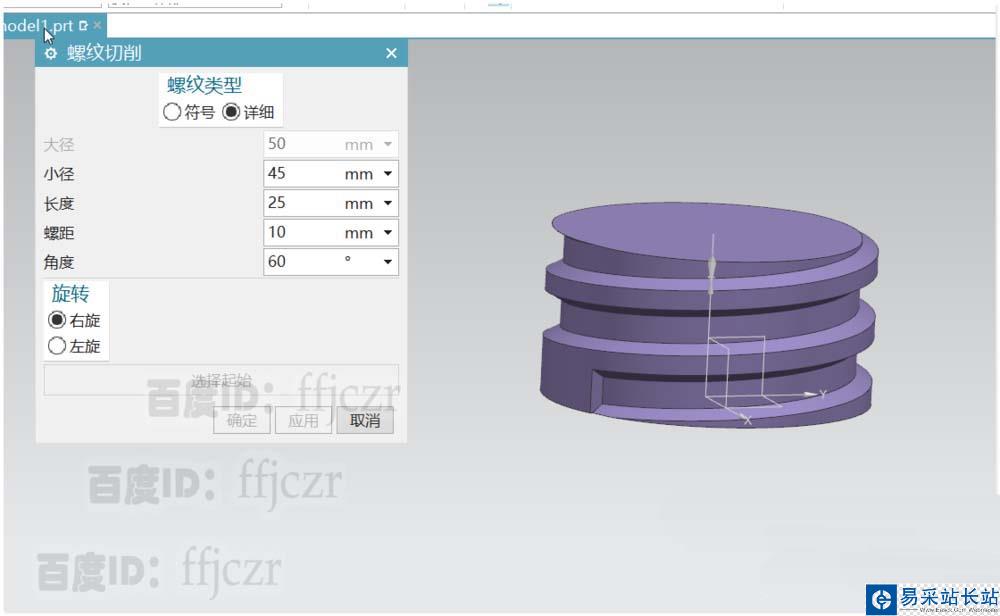

1、下圖就是UG自帶的螺紋創建命令得到的螺紋。顯然這不是想要的。

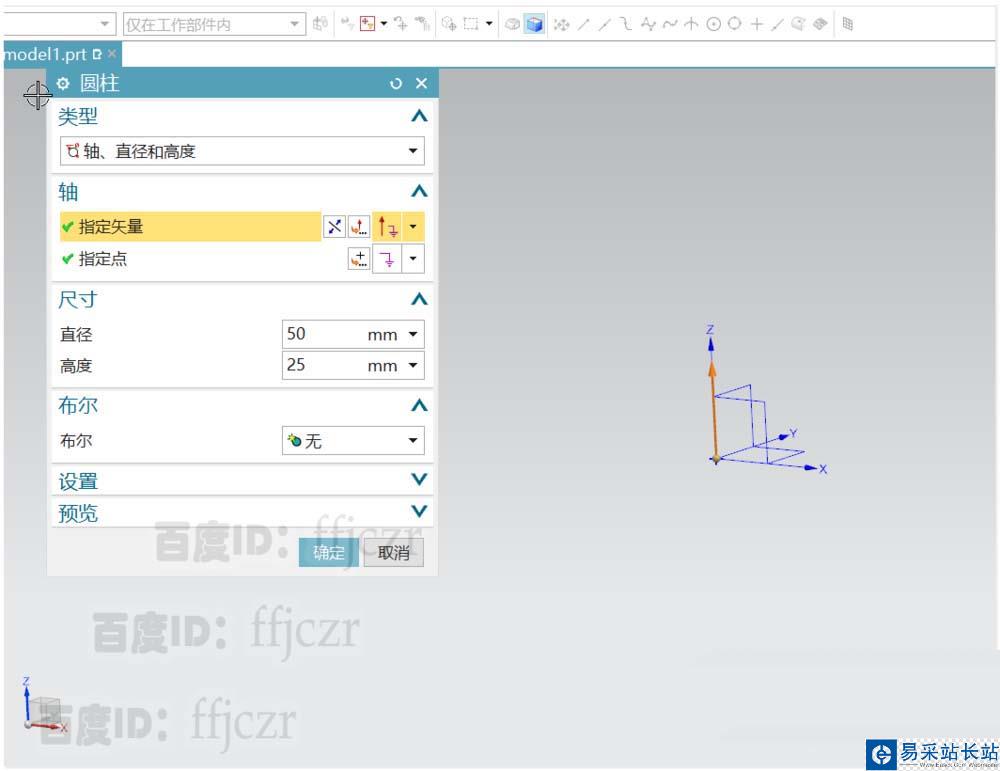

2、首先，創建一個圓柱，這個圓柱作為螺紋的底部。直徑50，高25。

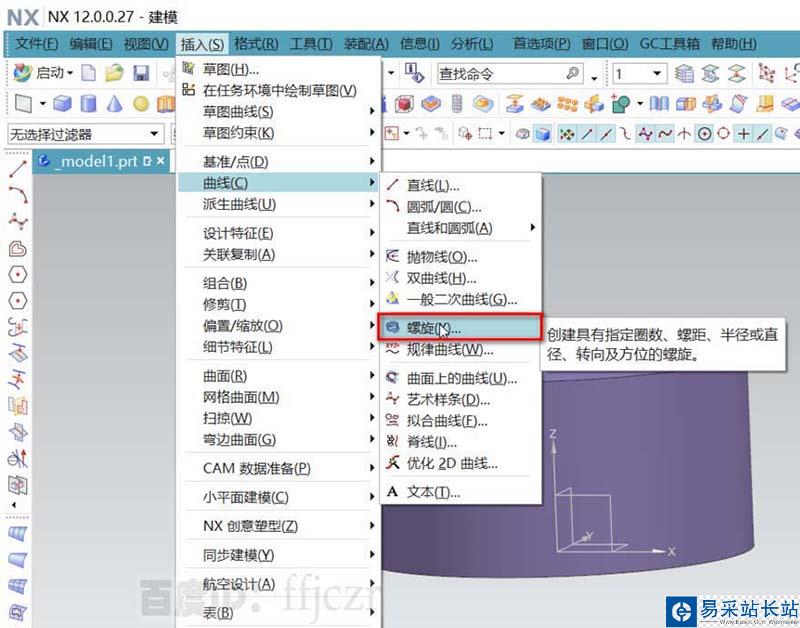

3、選擇插入--曲線--螺旋；在坐標原點創建一個螺旋線。

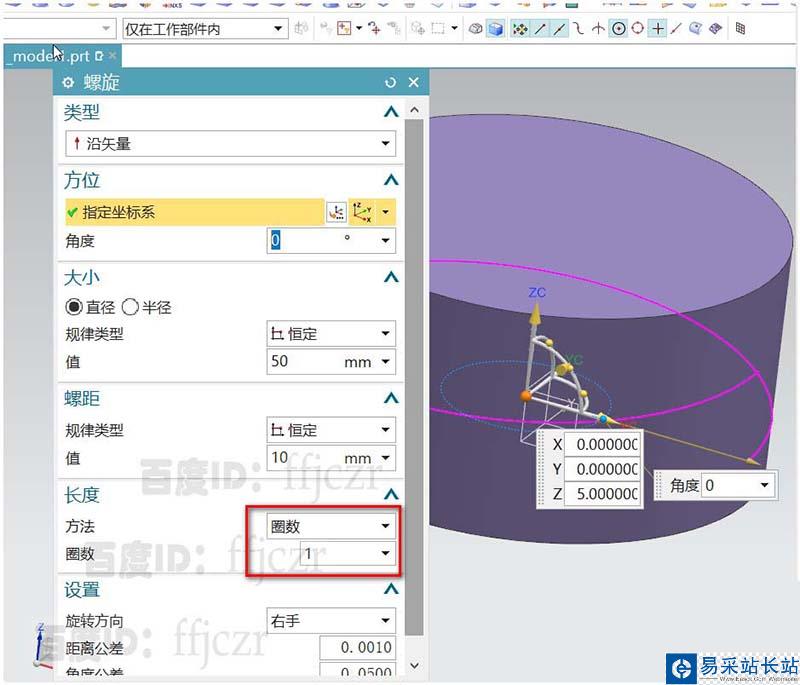

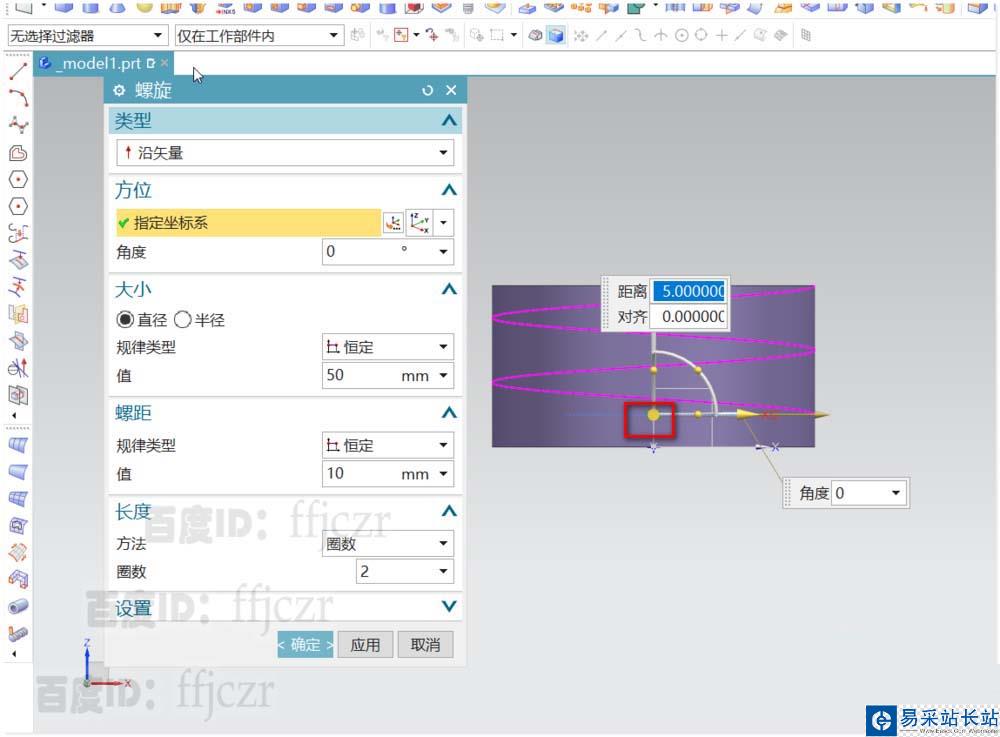

4、螺旋線的直徑為50，螺距恒定為10，圈數為1.得到所要的螺旋線。這條螺旋線為掃掠的導線。

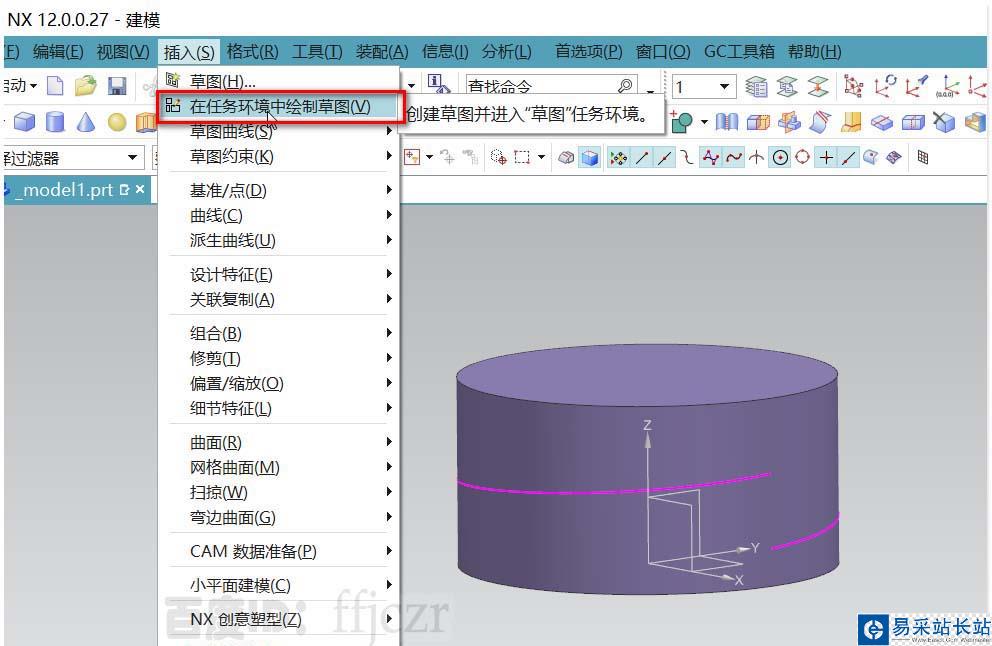

5、選擇在任務環境中繪草圖，選用基于路徑，鼠標在螺旋線上點選，設定弧長為0處創建平面，平面平行于Z軸。
