ug軟件想要測量距離，該怎么測量呢？下面我們就來看看詳細的教程

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大?。?.67GB更新時間：2016-10-25

1、用UG打開一個零件

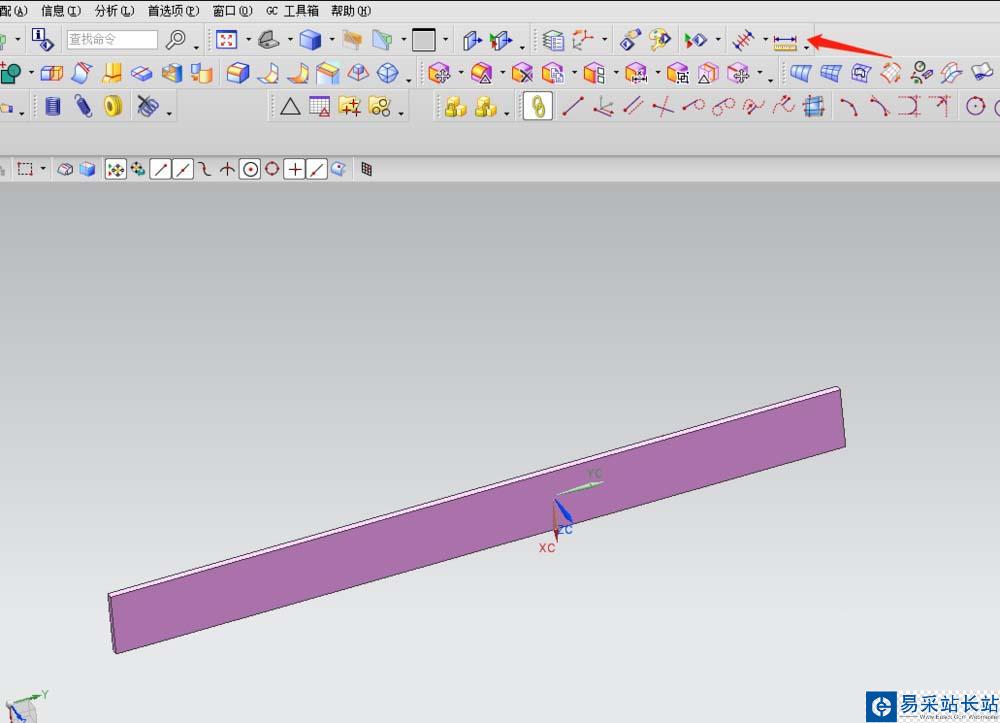

2、找到一把尺子的圖標，點擊

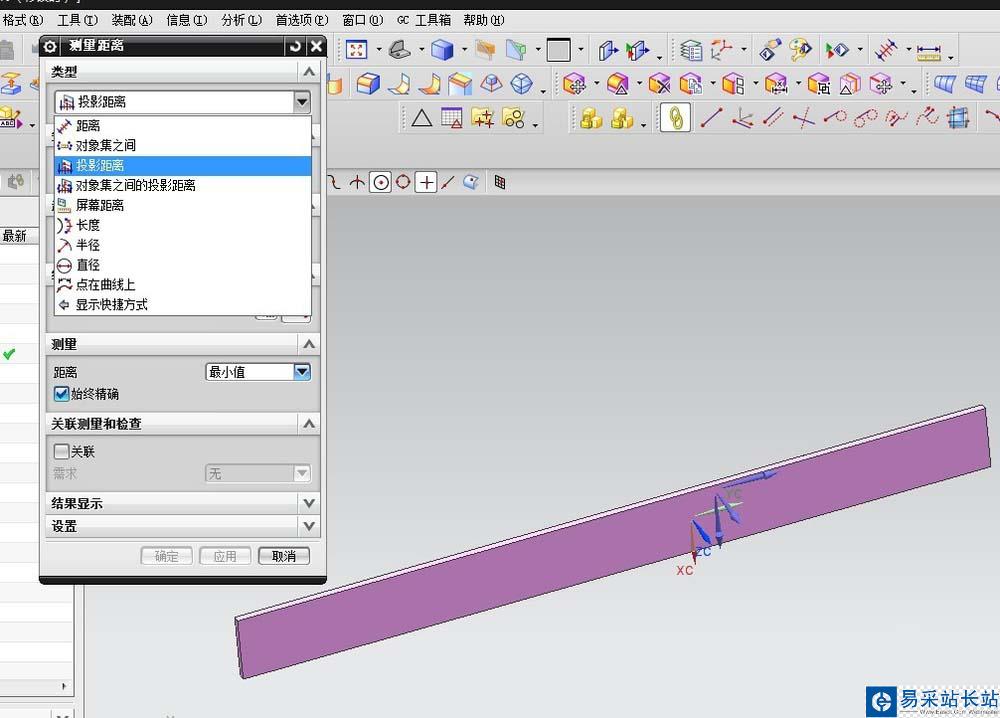

3、在類型中有很多選項，小編介紹兩種，長度很投影距離

4、彈出的菜單中，我們選擇長度。測曲線的長度的時候，這個就是最好的。如果是長方體的的邊長，也是面與面的距離。

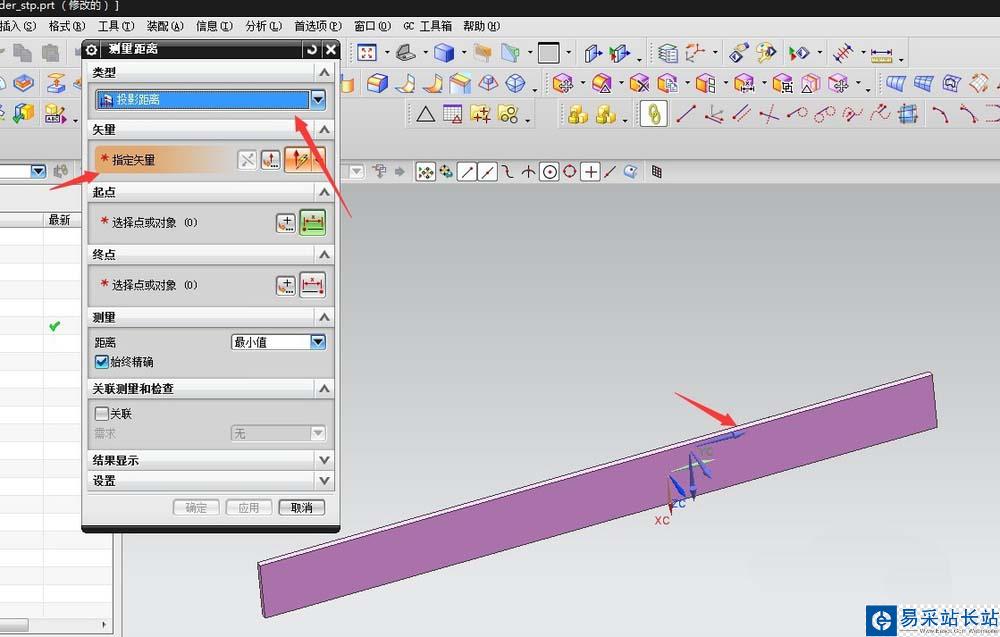

5、我們在選擇投影距離，選擇投影的方向

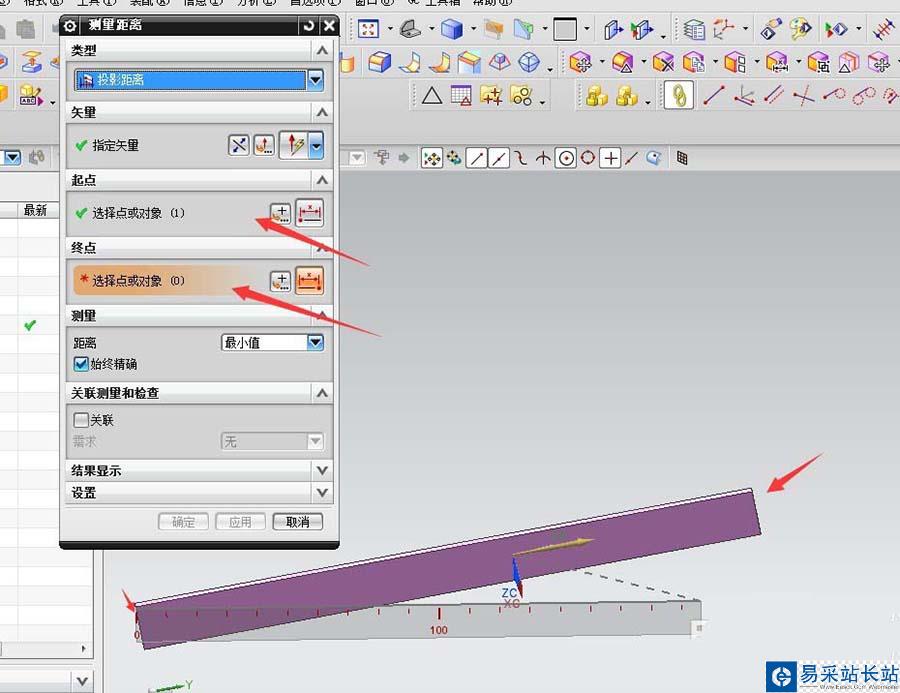

6、選擇起點和終點，可以選面-點，線，面線-點，線，面 ，點-點，線，面

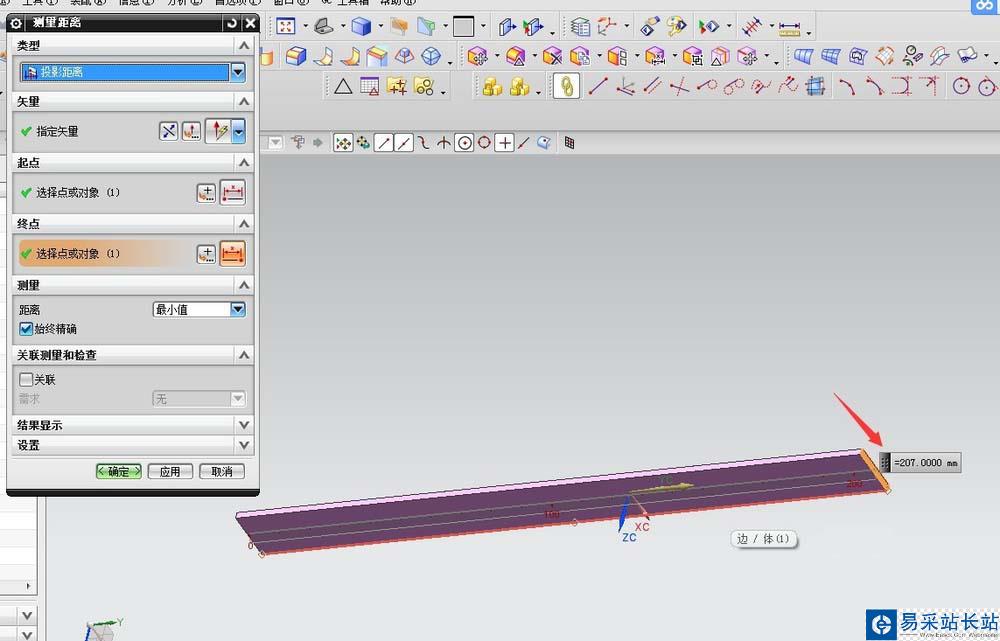

7、測量的結果和上面長度相同

以上就是ug測量距離的教程，希望大家喜歡，請繼續關注錯新站長站。
