CAXA實體設計是一套 既支持全參數化的工程建模方式,又具備獨特的創新模式,并且無縫集成了專業二維工程圖模塊的 功能全面的CAD軟件,在cad軟件中我們很難繪制出標準的齒輪圖,今天筆者就教給大家兩種繪制齒輪的方法。
方法一:
1、我們自定義建立標準齒輪,我們以Z=30,模數m=2,壓力角α=20°標準漸開線齒輪,在CAXA電子圖板2繪制如下圖形

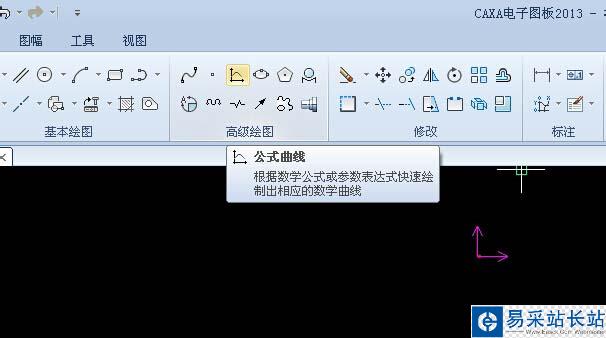

2、在常用的”工具欄目“、“高級繪圖”圖框中點擊“公式曲線”命令

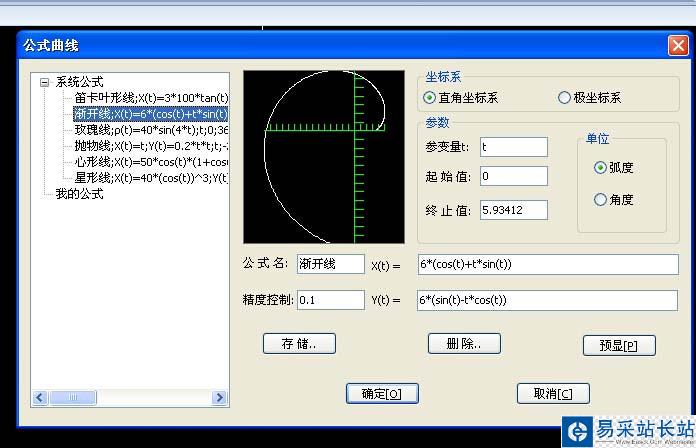

3、在彈出的公式曲線對話按照圖片中的要求輸入

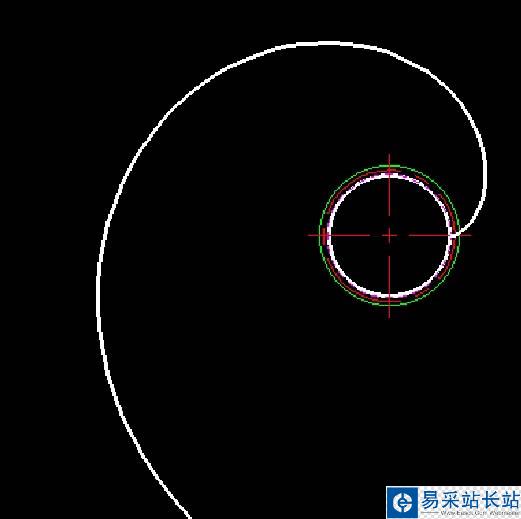

4、在圖1基礎上繪制漸開線,繪制的漸開線放大
5、剪裁多余的漸開線,把剪裁后漸開線以X軸為中心線作鏡像,因繪制標準漸開線齒輪齒數Z=30,對中心線上面的漸開線以圓心為矩陣中心作矩陣

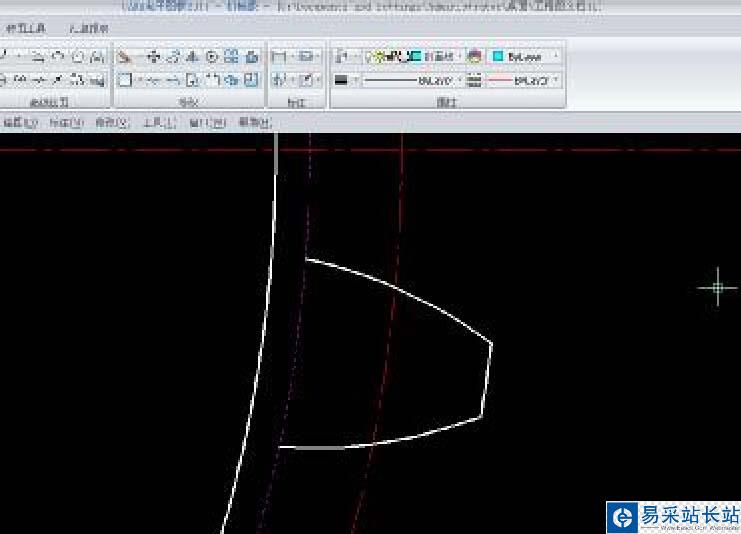

6、刪除多余的漸開線,連接上下兩漸開線與分度圓的交點,連接圓心與圖11中藍色線的中點并與分度圓相交,中心線下面的漸開線以圓心為中心旋轉,修剪多余的線條

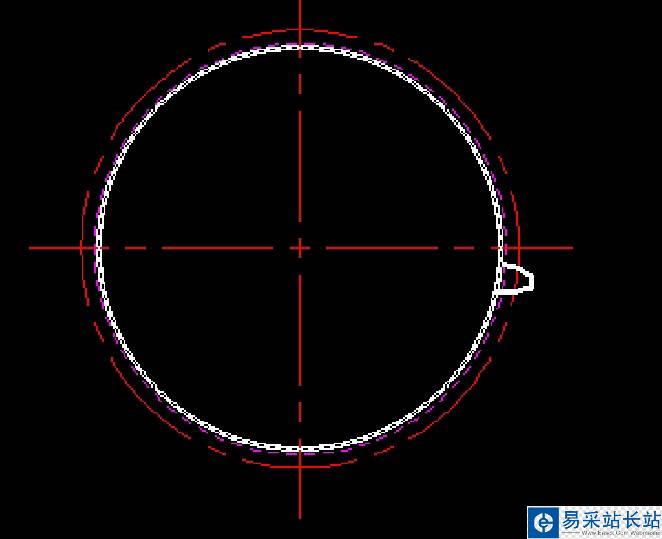

7、延伸兩漸開線至齒根圓

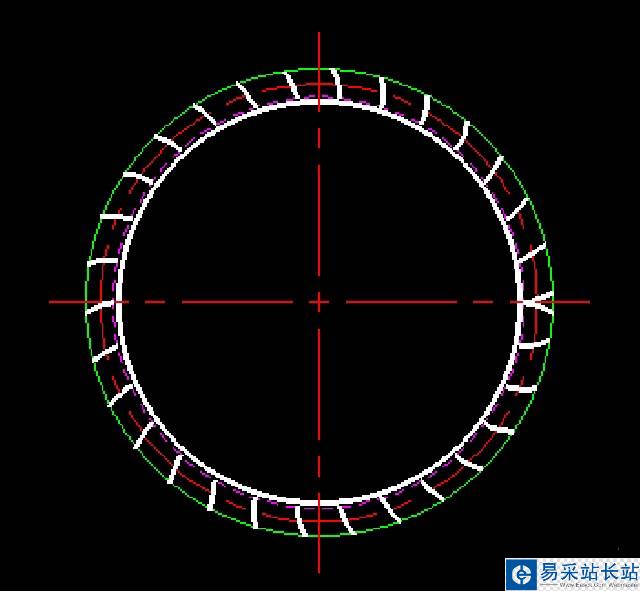

8、以圓心為矩陣中心在圖19中對單個漸開線均勻矩陣30個齒,
方法二:
1、用標準庫建立標準齒輪,我們以Z=30,模數m=2,壓力角α=20°標準漸開線齒輪,首先打開caxa電子圖版,

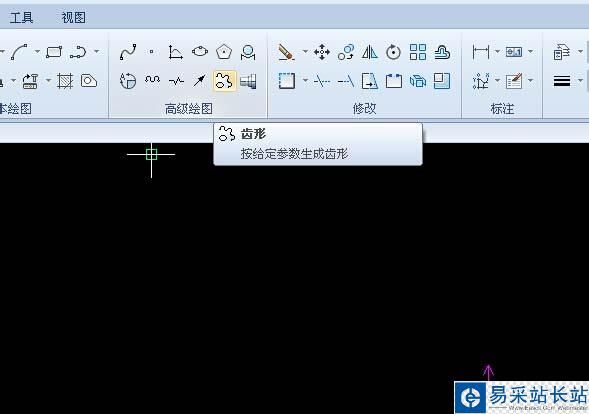

2、在常用的”工具欄目“、“高級繪圖”圖框中點擊“齒形”命令

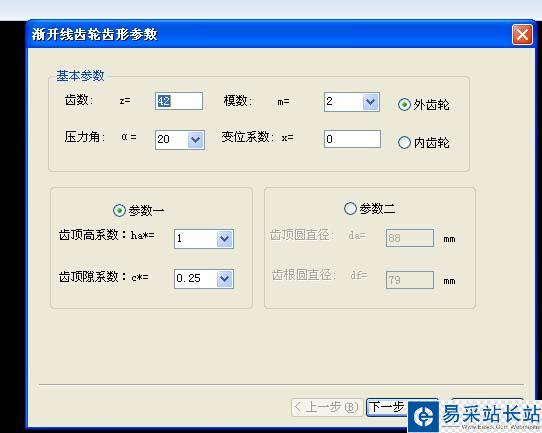

3、在漸開線齒輪齒形參數中輸入:Z=30,模數m=2,壓力角α=20°,點擊下一步
4、在漸開線齒輪齒形預先中輸入:z=30.點擊完成

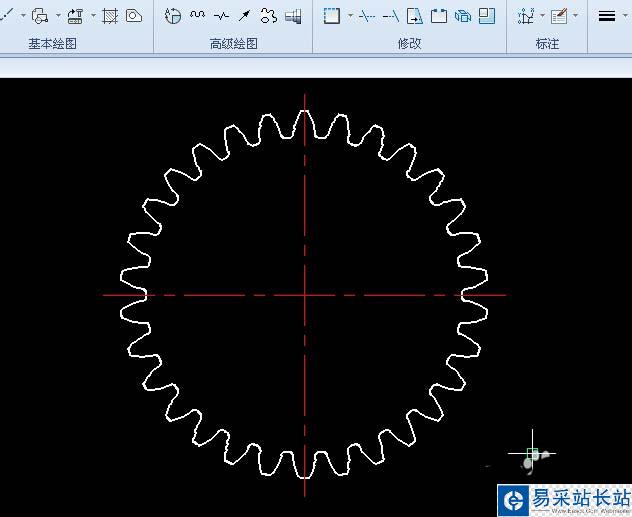

5、生成標準的漸開線齒輪
