CAXA繪圖的時候，直線畫長了，想要修剪一下，該怎么修剪呢？下面我們就來看看詳細的教程。

軟件名稱：CAXA CAD電子圖板2018 SP0 64位/32位 中文安裝免費版 支持win10軟件大小：838.5MB更新時間：2017-05-22

一、相交的兩條直線——裁剪-快速修剪

1、對于相交的兩條直線，可以用三種方法進行修剪，分別是：修剪，延伸，打斷后刪除。這里先及誒少修剪里的第一種方法——快速修剪。在【修改】菜單處找到【裁剪】，左下方選擇【快速修剪】。鼠標（此時變為方塊）懸停在想要裁剪的部位，點擊。

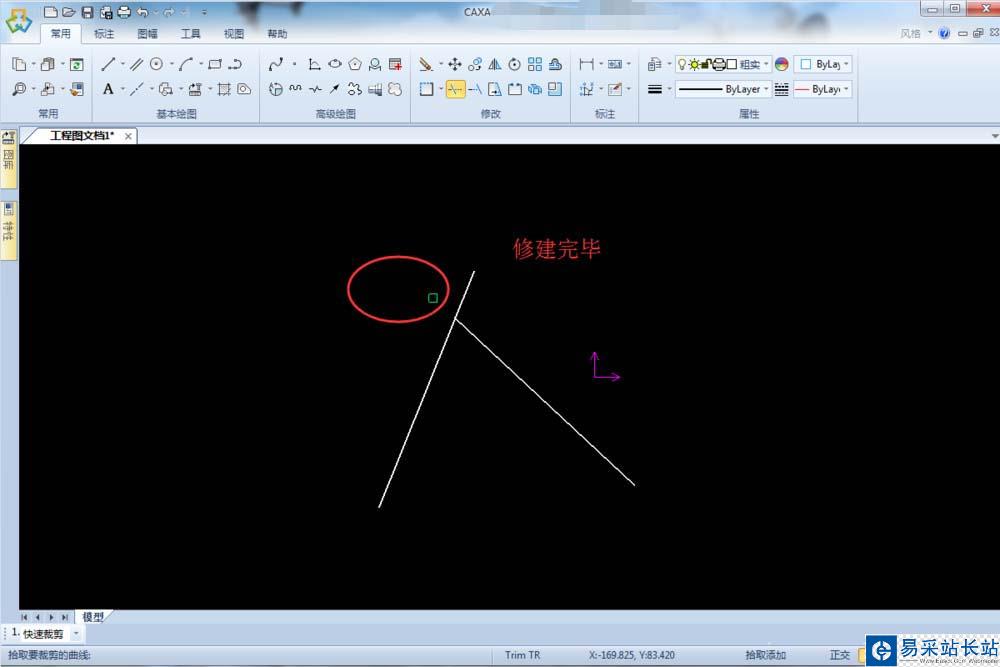

2、點擊鼠標后，我們即可完成修剪，類似的直線都可以采用這種方法修剪。

二、相交的兩條直線——裁剪--拾取邊界

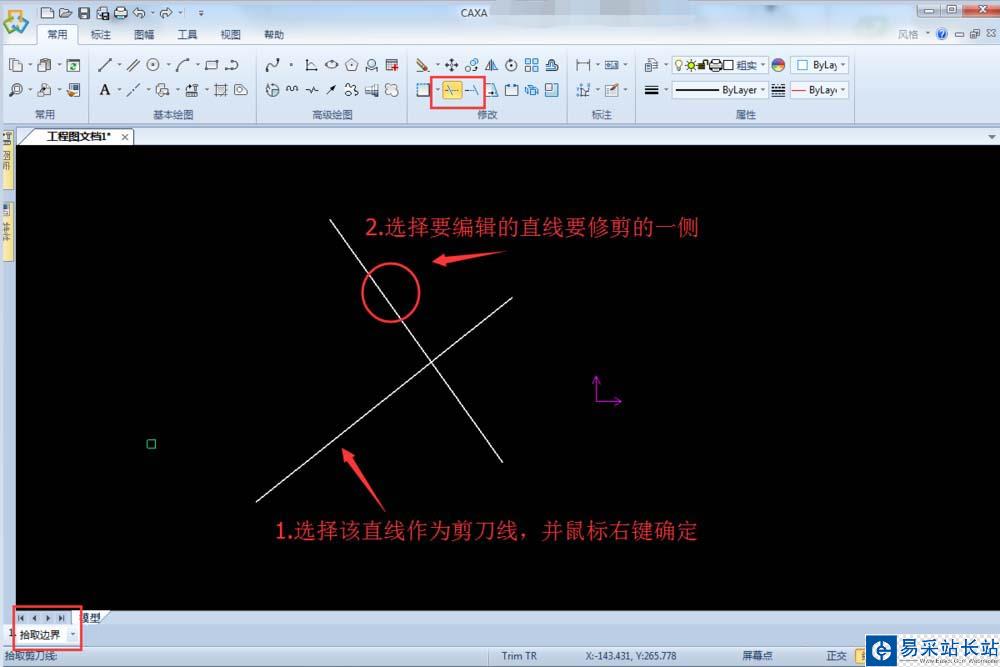

1、用【裁剪】命令下的【拾取邊界】也可以完成修剪。具體方法是，選擇邊界直線作為剪刀線，并用鼠標右鍵確定（這點與快速修剪不同），然后選擇要編輯直線需刪除的一側即可完成，修剪的結果與【快速修剪】法得到的一致。

三、相交的兩條直線——延伸-齊邊

1、用【修改】→【延伸】下的【齊邊】命令也可以完成修剪。在【修改】菜單里找到【延伸】圖標，在左下方點擊【延伸】，轉換為【齊邊】。

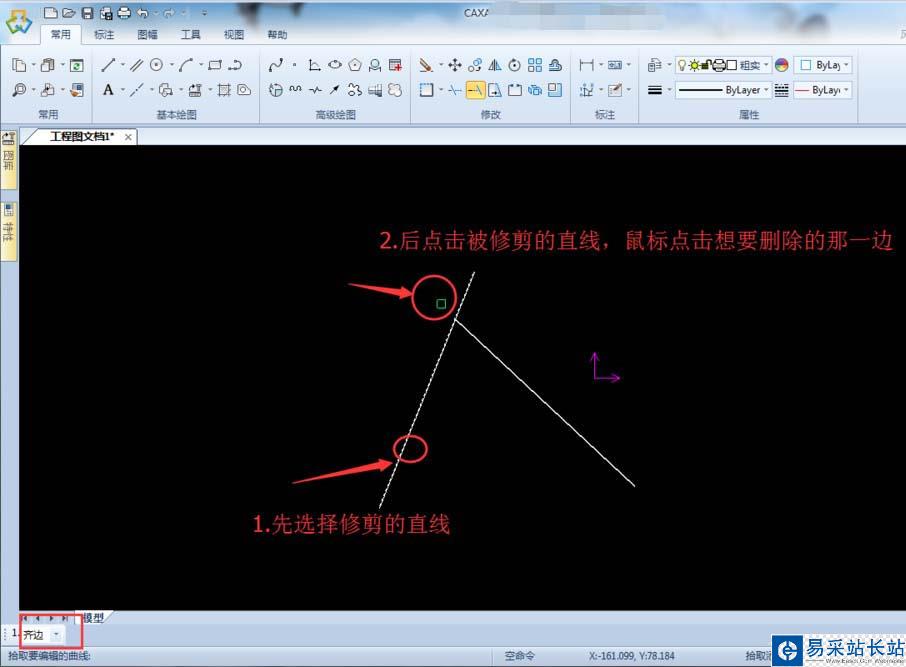

2、先選擇用于修剪的剪刀線，再選擇要修剪的直線（想要刪除的一側），即可完成修剪。當然，【齊邊】功能與方法一【裁剪】功能里的【拾取邊界】類似。

四、相交的兩條直線——打斷

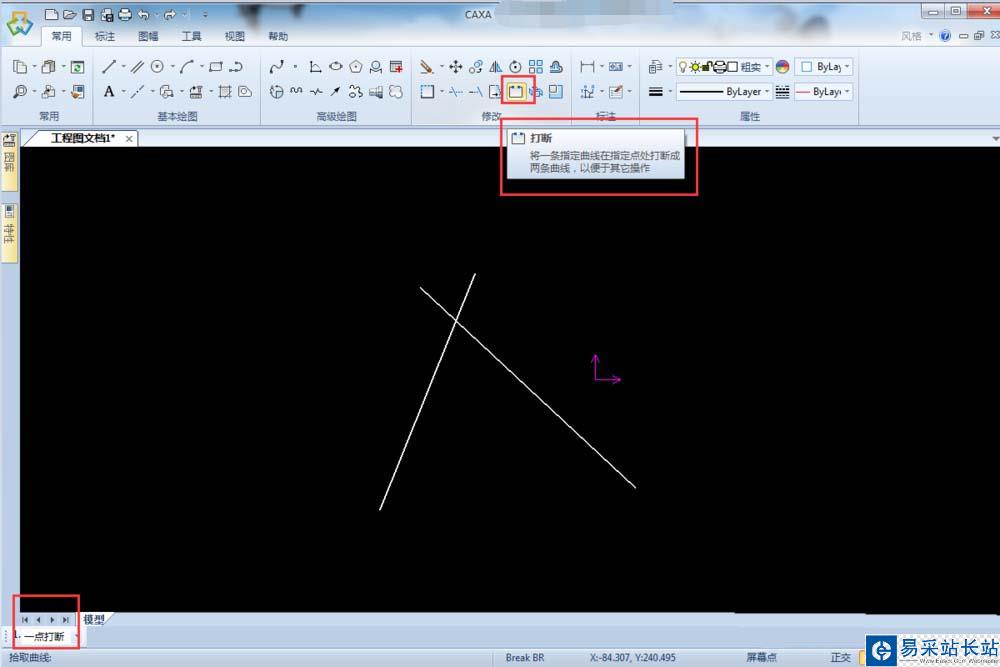

1、在【修改】菜單里找到【打斷】，左下角選擇【一點打斷】。

2、選擇要打斷的直線，然后用鼠標捕捉到交點（注意在右下角將模式選擇為智能），捕捉后點擊鼠標左鍵。

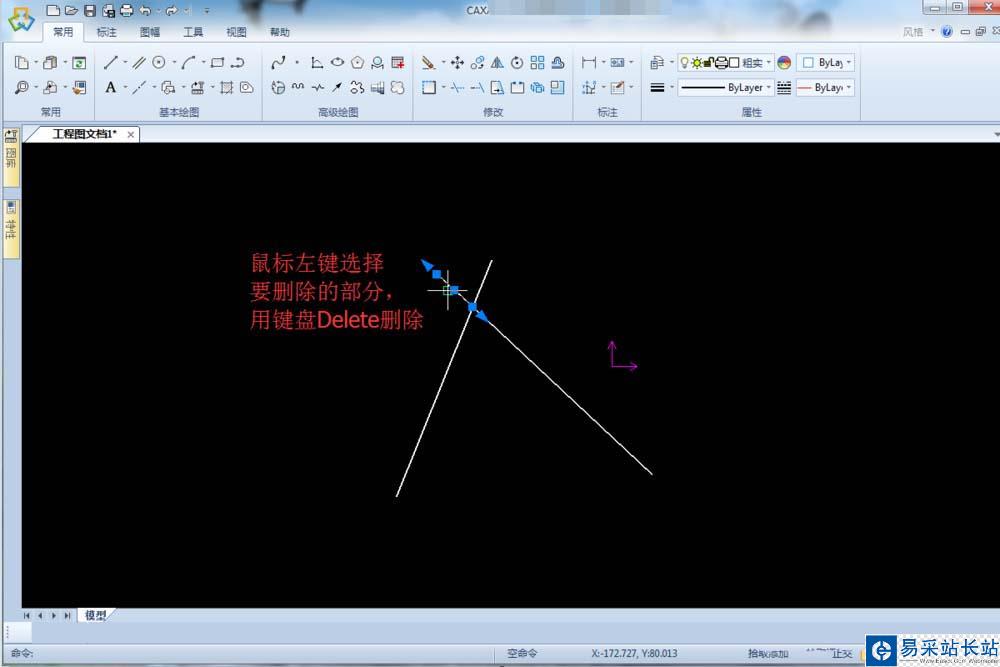

3、用鼠標左鍵選擇要刪除的部分，之后用鍵盤上的Delete鍵將其刪除，即可實現修剪了。

五、不相交的兩條直線--延伸-齊邊

1、如果兩條直線并不相交，而想讓一條直線的邊界到達另一條直線，可以利用【修改】菜單下的【齊邊】功能實現。先用鼠標左鍵拾取剪刀線，再選擇要編輯的直線，即可完成。
