CAXA的二維尺寸標注樣式修改要簡單與CAD的二維修改，但是無論難與簡單，大家都要學會尺寸標注樣式修改，因為只有標注漂亮了，整個圖形才會顯得更美觀。

軟件名稱：caxa2015電子圖板 簡體中文官方正式版軟件大?。?66.7MB更新時間：2015-01-26

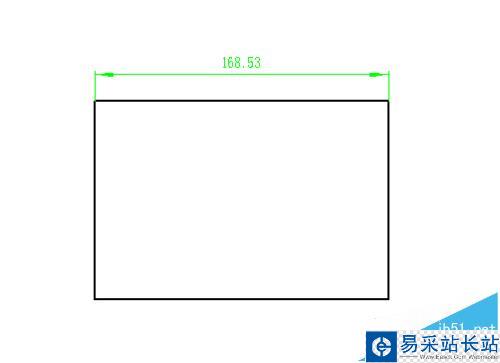

1、運行CAXA二維制圖軟件，以矩形的長度尺寸標注為例進行樣式修改的詳細講解。

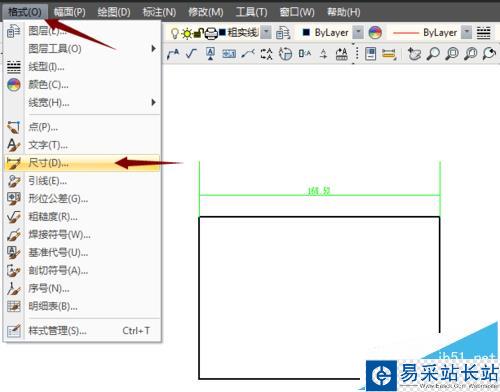

2、在caxa操作頁面的菜單欄找到格式命令，點擊格式命令，找到尺寸命令。

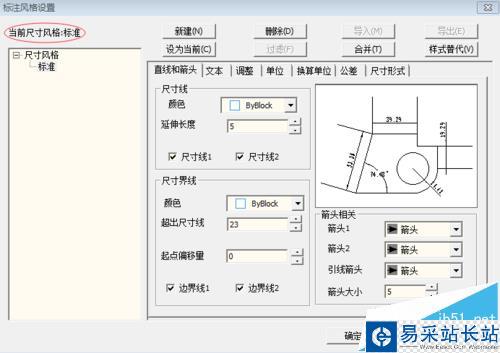

3、點擊尺寸命令，彈出標注風格設置對話框，點擊設為當前。

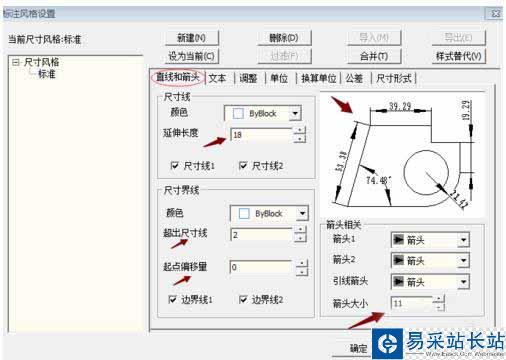

4、點擊直線和箭頭，顏色為尺寸線的顏色；延伸長度為箭頭側的直線段；超出尺寸線為超出尺寸線外側的直線段；起點偏量為尺寸線是否從標注線開始。調整好該頁面的參數，可通過圖形窗口進行預覽

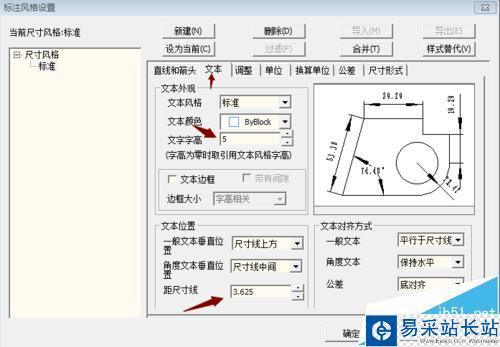

5、點擊文本，文字高度就是字面意思；距尺寸線是文字里尺寸線的距離，調整效果通過圖形窗口進行查看。

6、還可以進行“調整”、“單位”、“公差”、“換算單位”、“尺寸形式”的調整不再進行贅述，大家可以進行嘗試著進行調節嘗試，增加個人的繪制經驗。調整只好，點擊設為當前。即可完成尺寸標注的調整

注意事項：

尺寸標注調整之后別忘了點擊設為當前，這樣才能起到效果。
