前言

目前，針對超大規模的和超高層的建筑中的綜合布線系統，我們?nèi)绾卧O(shè)計，如何規劃，如何管理，都是許多人會有興趣去了解的。下面，我們將通過對沙特阿拉伯阿卜度拉-阿齊茲國王大廈項目（以下簡稱國王大廈）的介紹，使讀者一方面對基于融合網絡架構的綜合布線系統的理念有所了解，另一方面可以對目前智能化布線管理系統的應用有所了解。同時，通過該案例的介紹，筆者將提出一種對未來布線系統的發展趨勢的愿景，以供有興趣的讀者展開思考。

項目背景

阿卜度拉-阿齊茲國王大廈，坐落在沙特阿拉伯，是屬于超大規模和超高的建筑群，外觀請參看如下照片。（圖：阿卜度拉-阿齊茲國王大廈外景）

從綜合布線的角度，簡單介紹一下該建筑群的規模。該建筑群包括七幢塔樓，最高塔531米，總建筑面積140萬平方米，能容納75,000個租客。包括有 2個主網絡操作中心， 9個建筑匯聚分配間和531個樓層接入分配間。

網絡采用了3層架構，總共規劃了10萬個RJ45信息點，并且全部使用智能化配線架進行系統管理。水平銅纜采用6類UTP線纜敷設，總長達到9,000公里。塔樓內主干光纜采用了OM3多模萬兆光纜，建筑群間主干采用了單模光纜敷設，總長度達到10,000 公里。

綜合布線的特色之處

為什么說，作為這座大廈群的智能化系統承載、傳輸平臺的綜合布線系統具有非常鮮明突出的特色呢？當然，這種與眾不同，并不是之前沒有在其他的項目中被采用過，而是它體現的非常突出，因此我們才會去著重介紹該項目的這些特點。

同時，通過這些特點的介紹，我們將討論并引出本文的對未來綜合布線系統的發展趨勢的一種愿景。我們所要介紹的這個項目中綜合布線的特色包括：

IP融合網絡解決方案（IP everywhere solution）

智能基礎設施管理系統解決方案（智能化電子配線架系統架構）

下面，讓我們逐步深入去了解這兩個特色的具體的內含。

IP融合網絡解決方案（IP everywhere solution）

什么是IP融合網絡

在國王大廈中采用了IP everywhere solution（全I(xiàn)P化解決方案）技術，通過融合物理層基礎架構以支持高集成度智能建筑各應用系統。Internet發展的趨勢是通過應用的融合，達到高效的集成和高性價比以管理樓宇智能化系統和服務，并節省運營成本和提高初期投資利用率。我們通過將各種各樣的基于IP架構的智能化終端集成融合在一套基礎架構網絡平臺上來實現這個架構，這些支持的IP智能化終端，包括：IP電話，IP付費電話，IP傳真、打印，IP數據網絡，IP電視（許多高級酒店已經采用了IP數字電視），IP ATM機終端，IP POS機終端（超市，大賣場已經廣泛采用），IP訪問控制終端，IP電視監控（基于IP的監控，無疑已經開始替代傳統的模擬監控），IP門禁，IP標牌（許多大樓的電梯旁都有的數字廣告系統），等等。

通過融合IP網絡技術的應用，在網絡層面，我們可以通過一套基于IP數據網絡系統，以支持多種應用，而不必每一套應用系統均各自單獨采用一套獨立的布線系統，關于這部分內容，我們?cè)谙乱还?jié)將會繼續討論。

另外，通過融合IP網絡技術，我們?cè)诮K端的設計是均采用RJ45接口，實現了“通用面板”（Unified Outlet），這意味著在設計期間，將給用戶提供極大的靈活性，即不一定需要詳細確定各個應用系統的終端位置，因?yàn)椴捎猛ㄓ妹姘?，很多位置均可以在后期靈活調整。

在管理運行上，由于采用的基于IP的終端，再結合智能化配線架，這些基于IP的終端，都能在圖形化的管理界面顯示及管理，這極大的提高了管理效能。

可能有的讀者不禁會問，支持多應用系統，需要高帶寬主干系統支持，能做到嗎？會不會影響傳輸性能及穩定性？的確，融合這些不同系統的關鍵之一是公共的IP主干。今天光纖主干已經可以支持到萬兆傳輸，這樣的帶寬已經是傳統千兆主干的10倍。另外，今天業界水平銅纜已經推出支持萬兆傳輸?shù)腢TP，主干光纜也已經推出支持40G和100G的光纜。支持這樣高帶寬的光纜的國際標準已經正式批準頒布，叫做OM4多模萬兆光纜，這種光纜可以支持萬兆傳輸達到550米的距離。布線系統為網絡傳輸提供了巨大的帶寬，融合的IP網絡系統實現起來已經是很現實的了。

IP融合網絡和智能樓宇架構解決方案（IBIS）

在國王大廈項目中成功應用了美國康普智能化樓宇架構解決方案（IBIS – Intelligent Building Infrastructure Solutions）。 　　

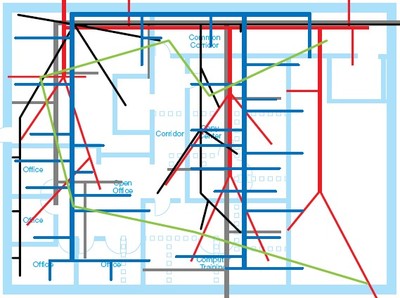

　圖：傳統IBIS布線方案（典型五套布線系統）

為了更清楚地說明融合基礎架構概念，首先讓我們通過上圖來解釋一下目前流行的智能化樓宇布線系統的架構，從上圖可以看出不同的系統各自采用不同的相互獨立的布線系統，比如CCTV（閉路監視系統），HVAC（水暖、通風和空調系統），廣告發布系統及顯示導航系統，數據電話網絡系統，門禁訪問控制系統，照明控制系統，等等。這樣的系統架構的形成，是有其復雜的原因的，這里我們不必深究，但是，我們需要知道各個分離的系統在管理上需要各自不同的管理人員并且同時需要更多的安裝空間和增加更大的布線復雜度。 　　

　　圖：統一物理層網絡架構

通過以上對比，我們?cè)賮砹私饪灯罩悄芑瘶怯罴軜?gòu)解決方案的概念，其實這個概念并不是新的概念，而是綜合布線在最初發明的時候，其所希望達到的目標：即智能化大廈通過一套獨立的線纜系統去支持各種各樣的應用。今天，隨著通訊技術的不斷發展，高帶寬的Internet的接入費用逐漸降低，通過Internet接入企業的VPN設備越來越多，高費用的專線網絡已經不再是企業唯一的接入選擇。移動辦公，家庭辦公室等概念已經變?yōu)橐环N對于傳統商務模式的有效和必要的補充，對于企業內部系統的使用和管理，變成了隨時隨地一種方法。人們可以通過網頁瀏覽（Web）的方式，軟件客戶端的方式來進行遠程的監控、遙控和管理。融合基礎架構的概念就是通過雙絞線銅纜（UTP）和光纜所構建的高帶寬、高性能，靈活、可靠、可擴展的系統平臺，去支持除去消防安全、生命保障（FLS – Fire，Life，Safety）和公共廣播（Public Address）之外的，其他智能化應用系統的傳輸支持。
