比較綜合布線的性能，首先要從數據傳輸品質說起。衡量數據傳輸品質的基本參數是誤碼率，但是誤碼率并不能在現場進行測量，下面是在試驗室中測量誤碼率的模型圖

用這個測試模型同時進行了非屏蔽線纜和屏蔽線纜的誤碼率比對測試。測試結果如下：

線纜類型 屏蔽但不接地屏蔽且單端接地 屏蔽且雙端接地

FTP AWG 22 1642K errors 20.8K errors 6 errors

FTP AWG 22 1648K errors 26.6K errors 2 errors

UTP AWG 221468K errors

測試結果表明，屏蔽但不接地的誤碼率和非屏蔽在同一數量級，甚至高于非屏蔽。屏蔽接地以后，即使是單端接地，誤碼率也要比非屏蔽低2個數量級。屏蔽線纜只要接地了，傳輸品質就大大高于非屏蔽線纜

根據香濃定理

最大數據傳輸率 （bps） = 帶寬x Logv （ 1 + SNR）

注：SNR是信噪比的縮寫

從這個公式可以看出，影響最大數據傳輸率的因素有兩個1是帶寬和2是噪音

同一類別的屏蔽線纜和非屏蔽線纜的帶寬是相同的，但是對于噪音的抑制能力卻有著顯著的區別。

STP:屏蔽接地的線纜上允許受到的最大噪音級別為：

0.5V （with 40 dB screen efficiency）

UTP:線纜上允許的最大噪音級別： 0.015 V

STP 在接地系統上的耐受噪音級別是 UTP 30倍以上?。?/p>

從而，可以看到屏蔽系統比非屏蔽系統在抵抗噪音方面有著先天的優勢。

在需要防止干擾的領域，例如：醫院，工業環境，保密單位等等，屏蔽系統都是最好的選擇。

隨著技術的發展，為了讓線纜的數據傳輸率越來越高，數據的編碼級別越來越多，信號的電平差也越來越小。舉個簡單的例子，1000BASE-T標準中采用 PAM5編碼發送信號的電平差是0.5V，而在10GBASE-T標準中采用PAM16編碼發送信號的電平差只有0.13V

因此噪音的抑制越來越重要，在10GBASE-T中就新增加了新的測試參數：外來串?dāng)_

外來串?dāng)_是線纜間或者模塊間的串?dāng)_，雖然早就存在，但是以前在千兆網的時代并不要求對其進行測試。

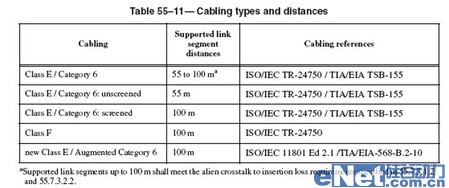

從以下IEEE802.3an標準

表格中可以看出，原有的非屏蔽6類已經不能滿足10GBASE-T的應用，只有經過改進的6A非屏蔽系統才能滿足10GBASE-T的應用。
