AMD桌面處理器目前擁有AM3+、FM2+、AM1三種不同接口，分別用于高端CPU、主流APU、低端APU，而從今年開始，它們將全部統一為新的AM4。

  AM4接口將采用uOPGA樣式，比現在的uPGA略有改進，但仍然是針腳在處理器底部、觸點在主板上的傳統設計，具體針腳數量為1331個，比起AM3+ 942個、FM2+ 906個增加了不少。

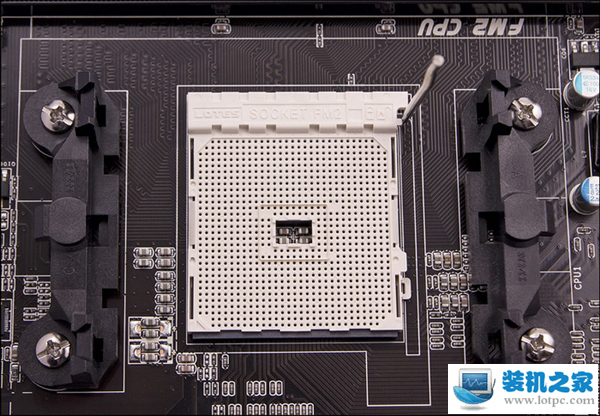

  不過，插槽的尺寸維持在FM2+的水平，仍然是40×40毫米，也就是說針腳分布會更加密集。

  事實上，AM4接口的布局設計也會更接近FM2+而不是AM3+，畢竟后者已經太老了，缺乏很多新技術，也不支持整合GPU。

  AM4處理器將會繼續集成大量擴展功能模塊，其中內存控制器終于支持DDR4，起步頻率為2400MHz，可以超頻到最高2933MHz。

  至于是否兼容DDR3，目前尚無確切消息，但是考慮到現在DDR4內存已經足夠便宜了，兼容兩種規格會非常復雜，很快就會過時，估計應該會是僅支持DDR4。

  北橋部分也會像FM2+那樣完全集成在內，因此AM3+將成為AMD最后一個南北橋芯片組分離的平臺。未來的新主板上只保留一個負責I/O功能的南橋芯片，類似Intel這些年的做法。

  這樣一來，HyperTransport傳輸總線將完全位于處理器內部，性能和效率有望大幅提升，而且肯定會原生支持PCI-E 3.0、M.2等新技術。

  不過類似AM3+，AM4平臺也會支持140W以上的處理器熱設計功耗。

  需要注意的是，新接口的散熱器扣具安裝孔距將變?yōu)?0×54毫米，不再兼容現有平臺。

  AM4平臺的第一款產品將是今年年中的第八代APU Bristol Ridge，但它仍然基于28nm工藝、挖掘機CPU架構。年底將看到全新APU Summit Ridge，終于上14nm FinFET工藝、Zen CPU架構，而明年還會有再下代APU Raven Ridge，引入14nm工藝、Zen架構。

  至于服務器上的Opteron，自然也會逐步升級新工藝、新架構，接口自然也會變，但仍然會是LGA方式(針腳在主板上)，至于具體規格暫時還不清楚。
