3ds max是一款功能強大的三維制作軟件,在進行模型創建時可以通過繪制二維曲線,然后轉換為三維模型,該方法操作起來方便,更易于修改,可以得到非常好的建模效果,今天就是用這種方法制作一個擱物架模型,如圖所示:

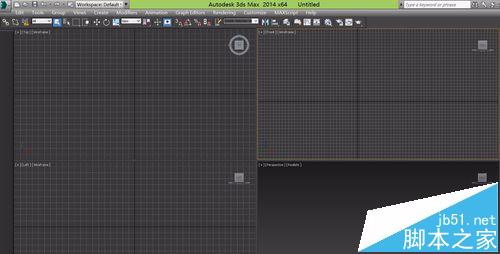

1、打開3ds max這款三維制作軟件,進入3ds max的操作界面,如圖所示:

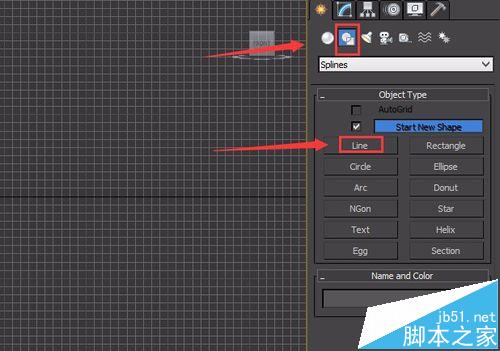

2、在create選項下找到shape選項,在shape選項里找到line命令,如圖所示:

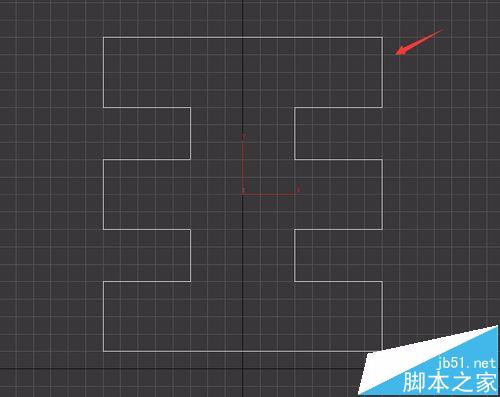

3、點擊line命令,在前視圖繪制如圖所示的直線形狀:

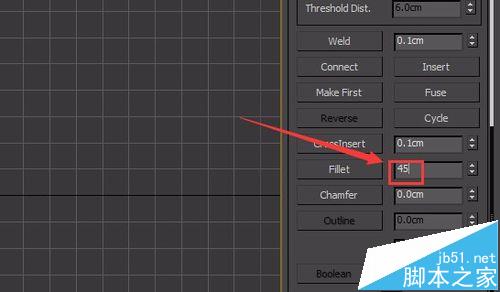

4、按下鍵盤上的數字1鍵就進入點子層級,選擇所有的外部頂點,在modify里設置fillet為45,如圖所示:

5、選擇內部的頂點,在modify里修改fillet的值為25,如圖所示:

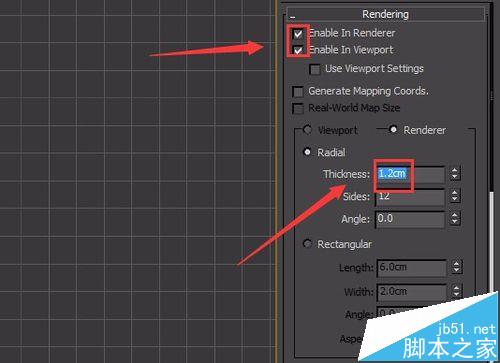

6、取消點子層級的選擇,選擇修改后的曲線,在modify里勾選enable in renderer和enable in viewport前的單選按鈕,并設置thickness的值為1.2,如圖所示:

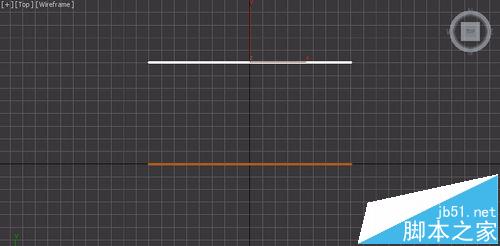

7、選擇這個渲染出來的模型,在頂視圖里按下鍵盤上的shift鍵復制一個出來,并調節其位置,如圖所示:

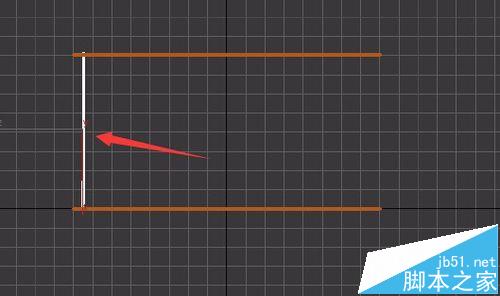

8、在shape選項里選擇line命令,在頂視圖里繪制直線,并調節其位置,將thickness設置為0.6,如圖所示:

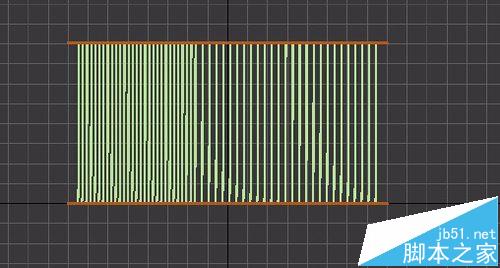

9、在頂視圖里選擇這條直線,按下鍵盤上的shift鍵,復制出來一組直線,如圖所示:
