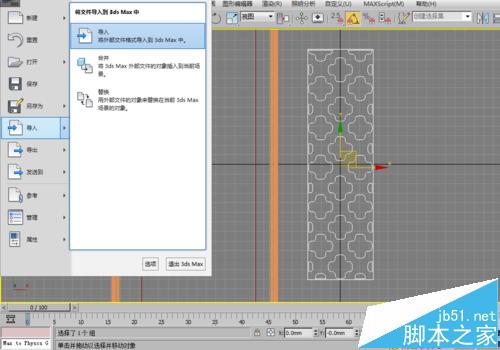

使用cad輔助建模的時候，有時會出現找不到導入的cad文件的情況，解決方法如下。

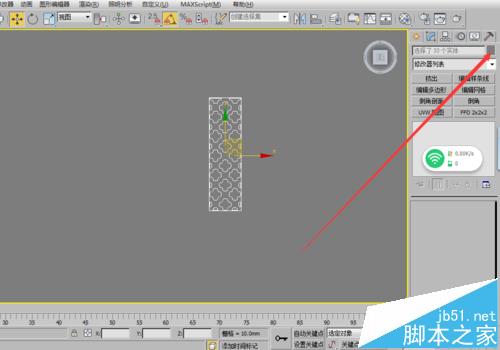

1、cad文件導入3d的時候默認線條顏色與3d背景顏色一致，這時，只要在剛開始導入cad文件的時候，不使用任何命令，點擊修改面板更改線條顏色。因?yàn)閏ad文件一旦導入3d，默認是選中的狀態，所以只要?jiǎng)倓倢?dǎo)入進去的時候不使用任何命令，就能很輕松的找到。

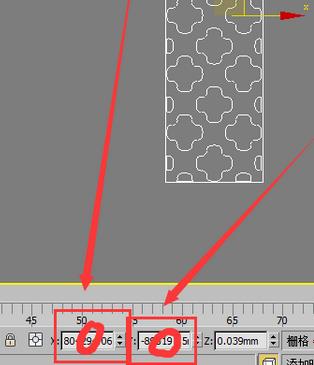

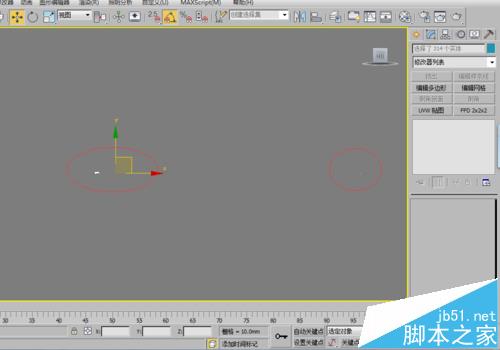

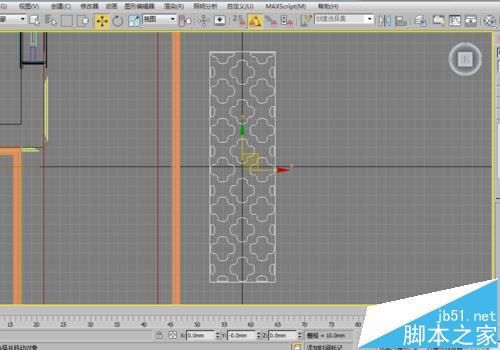

2、導入的cad文件偏離坐標軸中心太遠。使用移動命令無法準確的移動到坐標軸中心，解決方法是，在剛開始導入cad文件的時候，不使用任何命令，使用快捷鍵z鍵定位到導入的cad文件，點擊成組命令成組，然后在下面編輯欄里，x軸，y軸輸入0即可。記得一定要成組，不然如果導入的是多個線條，重新定位以后會出現散亂的情況，或者cad導出的時候按快捷鍵b，成塊，然后再導出導入。

3、另外需要留意的情況就是，cad的單位設置一定要相同于3d的單位設置，cad導出文件之前，盡量先快捷鍵b，成塊，然后再導出，這樣出現錯誤的幾率會小很多。
