隨著城市建設速度和規模在不斷加大，人們對建筑外觀造型審美的要求也不斷提高，采用紋理肌理的表皮建筑不斷增多，對于早期建筑業缺乏電腦和易用軟件配置時代，異形建筑作品是非常顯眼和令人覺得有趣的，他們美化豐富著我們所生活的城市。

曲面建模軟件很多，今天給大家介紹的是利用max軟件快速實現下圖建筑外立面效果。

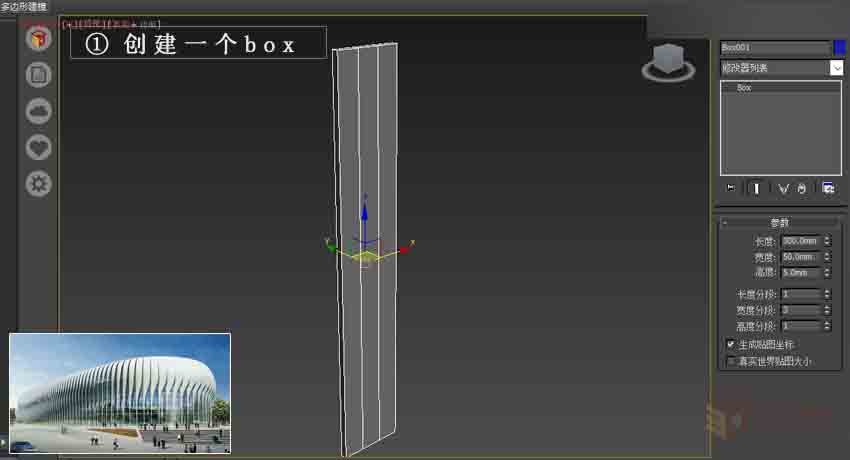

第一步，創建一個box，分段參數如圖：

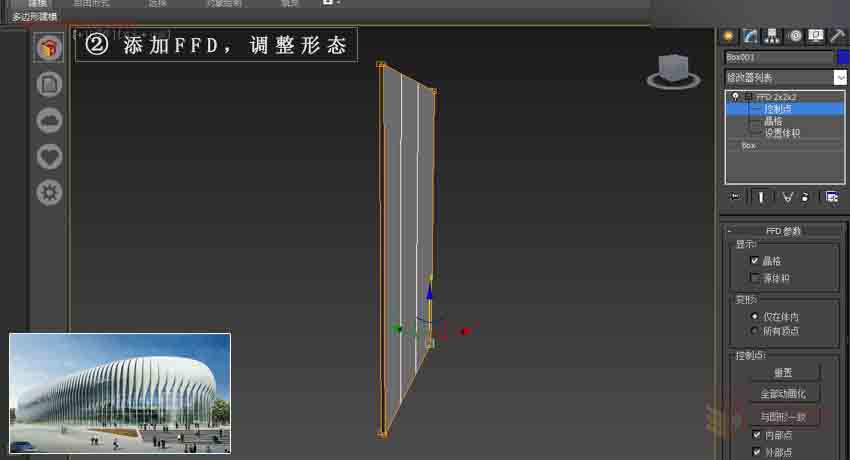

第二步，添加FFD，調節形態。

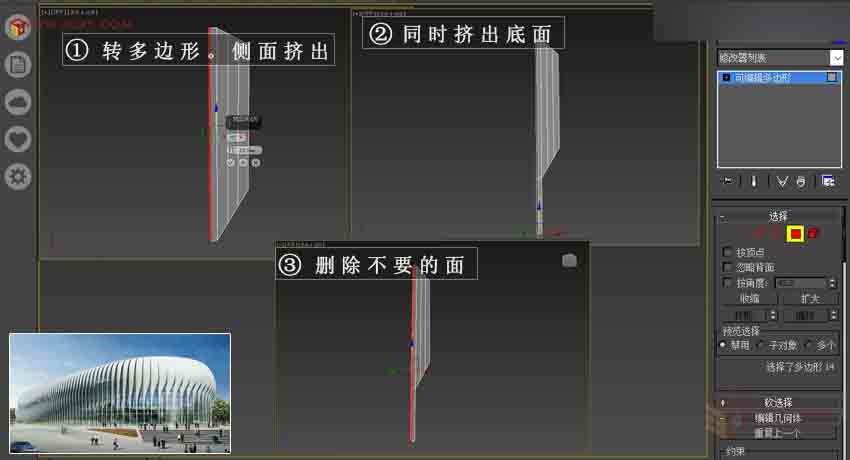

第三步，選中模型右鍵轉化成可編輯多邊形，面級別下將模型側面擠出，然后底面擠出，將不要的面刪除掉，如圖：

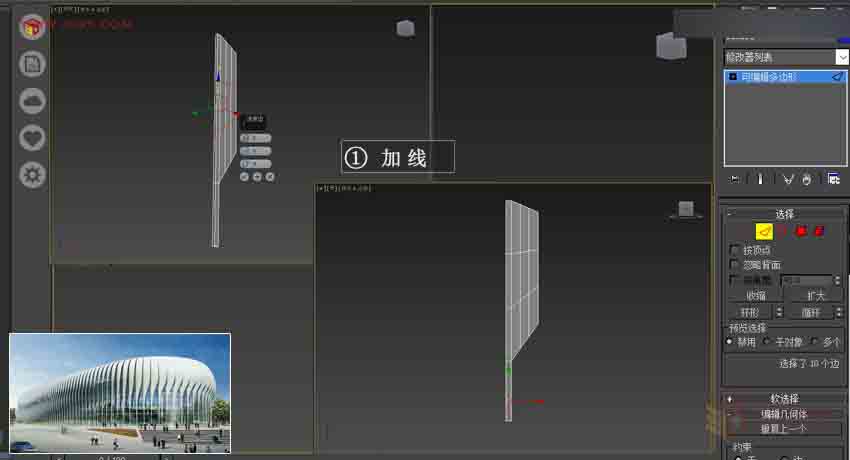

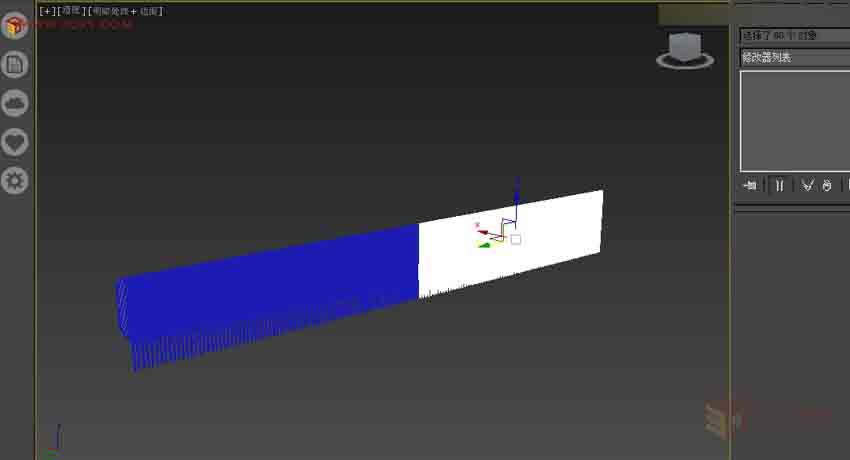

加線

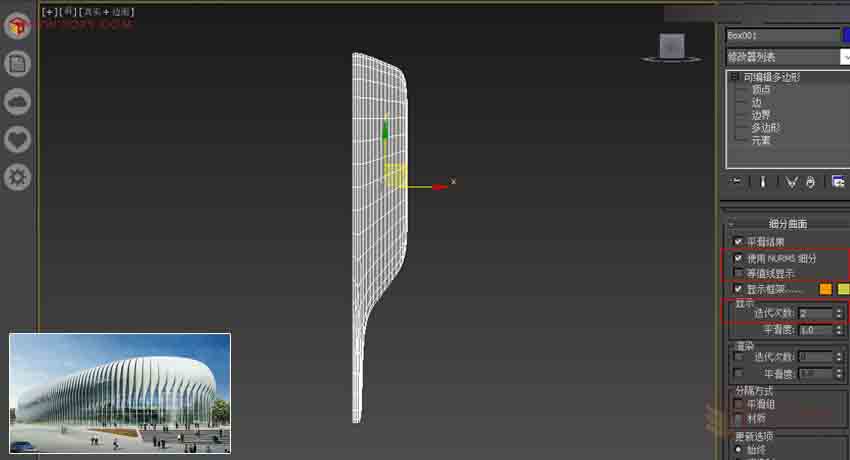

第四步，在編輯多邊形下找到“細分曲面”勾選使用NURMS細分，去掉等值線顯示前面的對鉤，迭代次數為2，具體操作如圖：

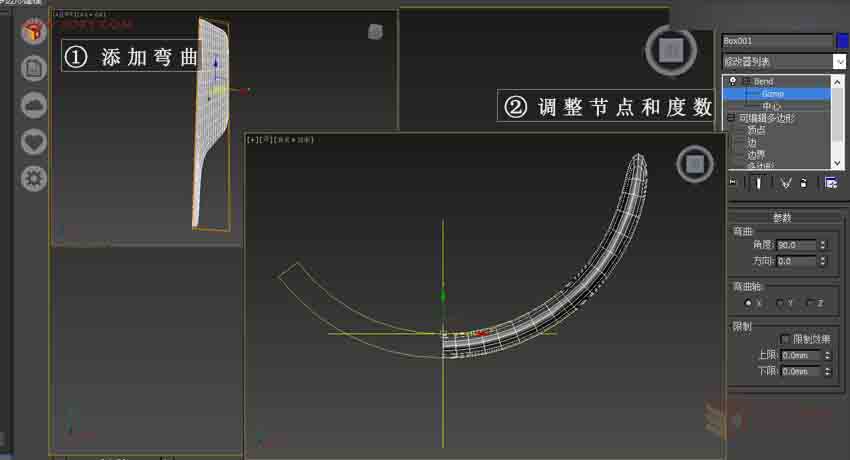

第五步，添加“彎曲”命令，調整彎曲的節點和度數。

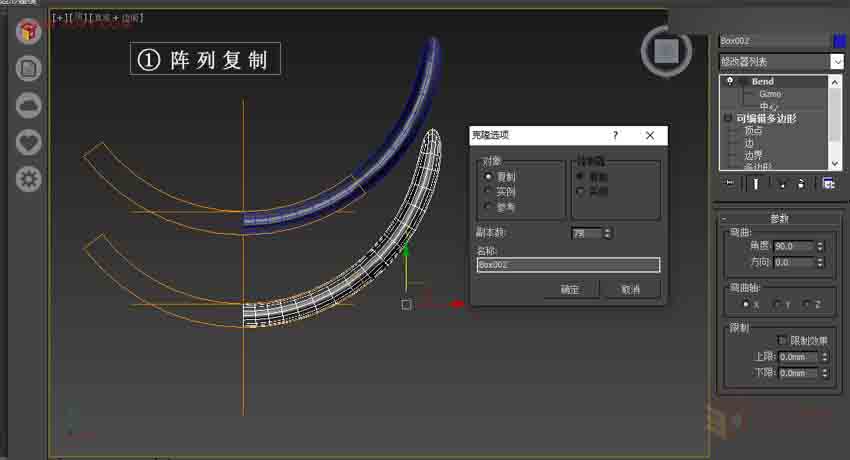

第六步，復制多個

透視圖看下，如果復制的不夠，可以再來一組。

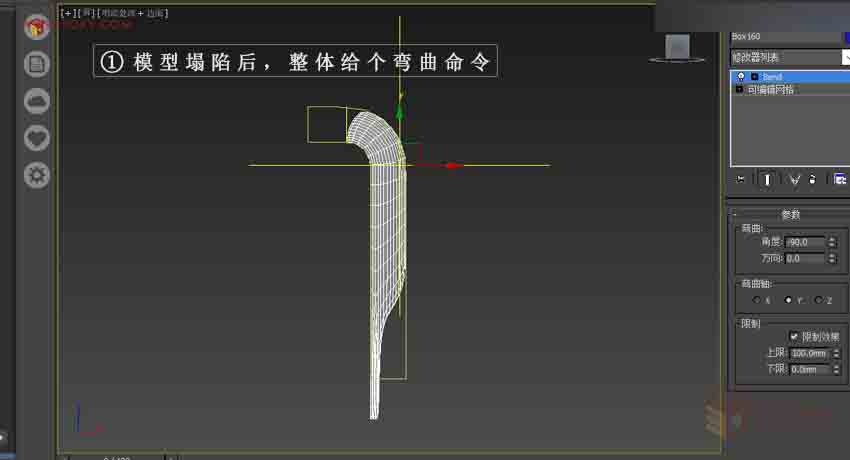

第七步，將模型塌陷后，整體給個彎曲命令。參數如圖：

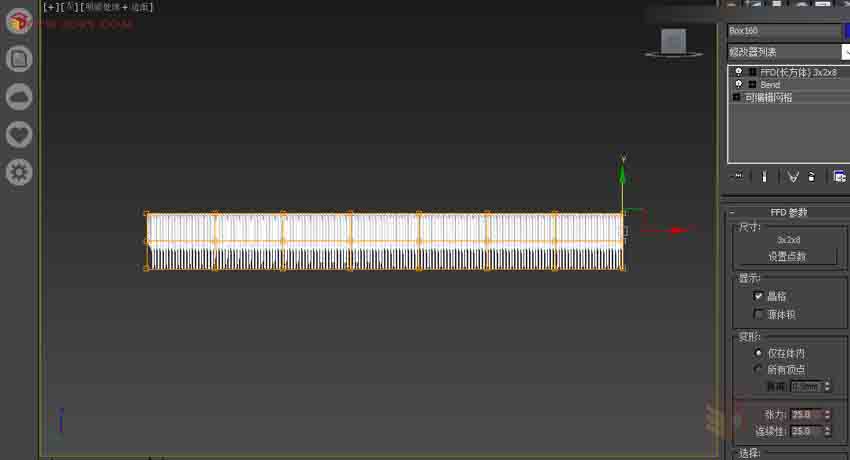

第八步，添加FFDBox，根據要求添加設置點數。

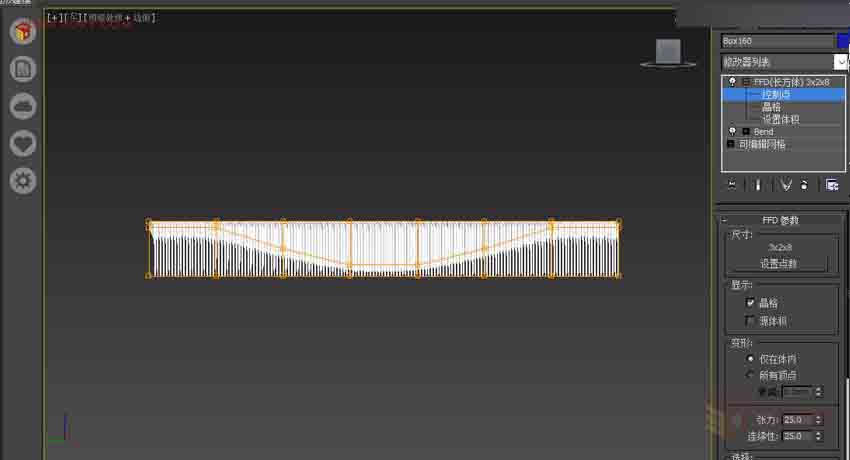

調整節點變化，如圖：

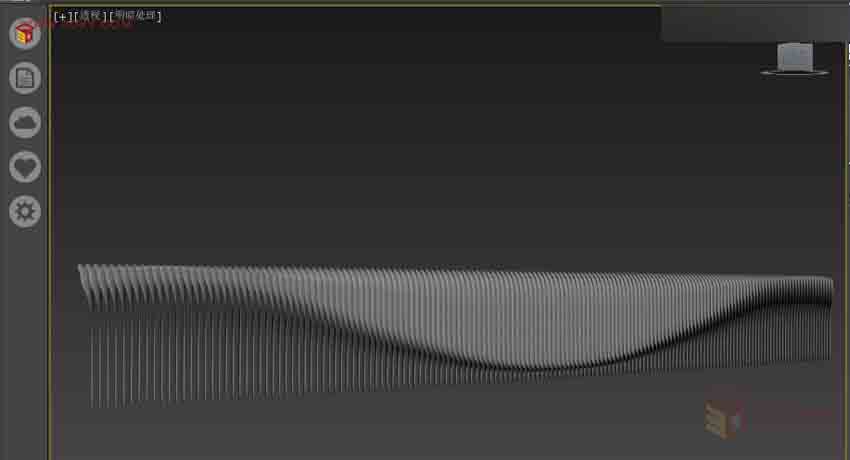

透視圖查看

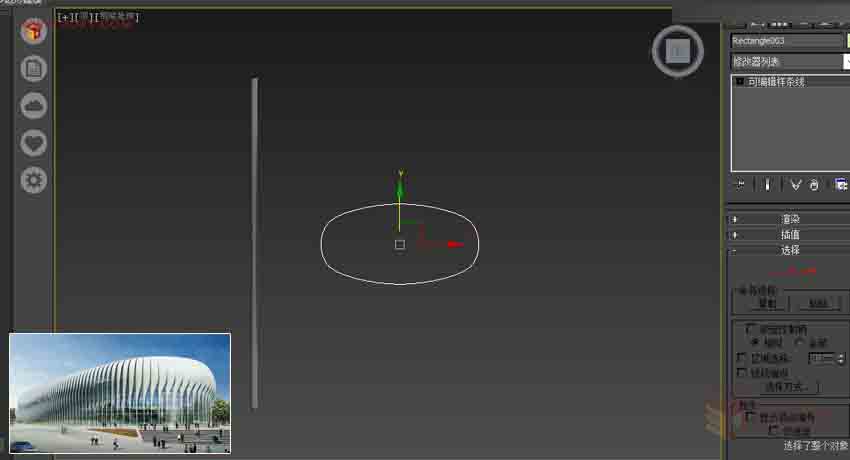

第九步，在頂視圖中繪制圖形。如圖：

第十步，模型添加路徑變形。拾取剛才所畫的樣條線,然后點擊轉到路徑，調整相應參數如圖：

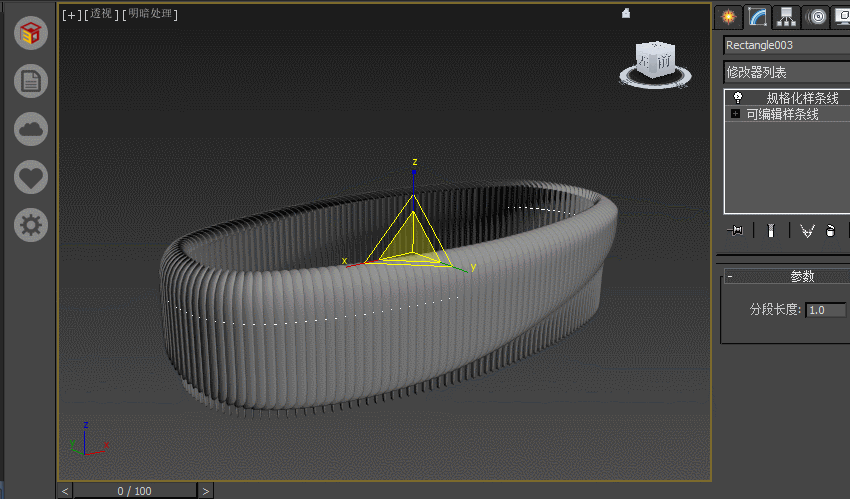

第十一步，給養條線添加“格式化樣條線”命令，調整模型在線上的位置。

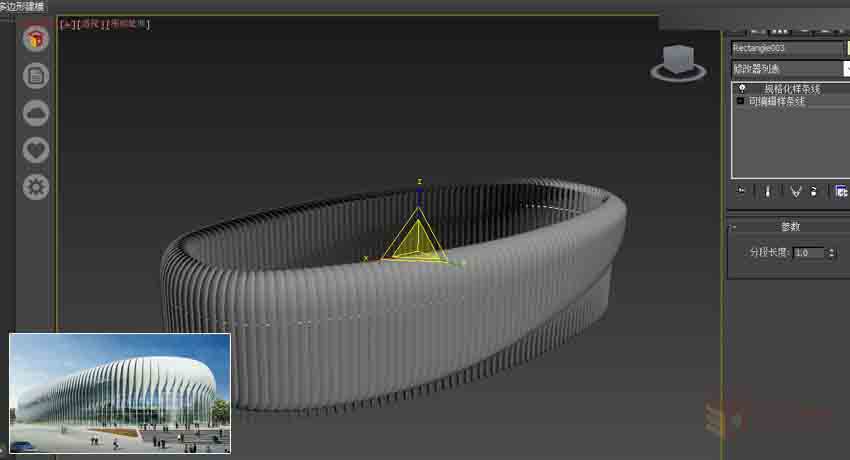

基本外立面形態完成，看下效果。

更加細致需要初期的慢慢調整形態，簡單與大家介紹了建類似模型的思路，希望能對你有所幫助。思路很簡單，如果有人在群里問的話，基本應該是四個字就能明白類似模型思路“路徑變形”。包括“輪胎、螺母、鏤空花瓶等等……”建模思路都是如此，練習著來做幾個你聯想到的吧。

教程結束，以上就是3ds MAX打造異形曲面建筑建模教程，操作很簡單的，大家學會了嗎？希望能對大家有所幫助！
