先看一下最終效果：

圖：最終效果

　下面是具體的制作步驟：

　一、繪制場景

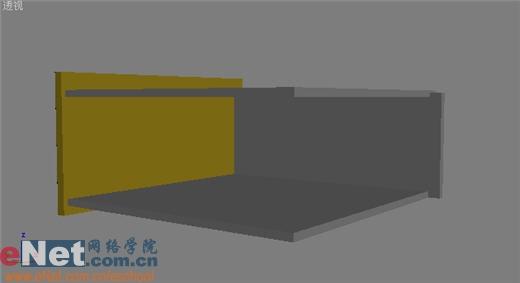

　　1、啟動3dmax9.0，點擊"創建"命令面板中的"幾何體"按鈕，單擊"長方體"工具按鈕，在前面視圖中拖動鼠標繪制出四個長方體：box01、box02、box03、box04。調整它們的位置最終形成一個房屋樣子，如圖1所示。

圖：調整它們的位置最終形成一個房屋樣子

　　小提示：也可以先繪制出一個box，按住shift用移動或旋轉的方式繪制出另外3個box。

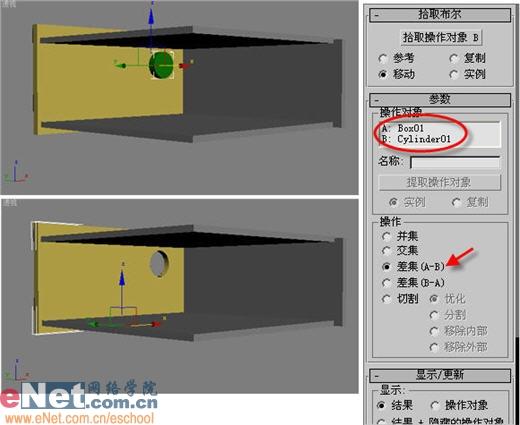

　　2、點擊"創建"命令面板中的"幾何體"按鈕，單擊"圓柱體"工具按鈕，在前面視圖中繪制一個cylinder01，結合著其他視圖將它放置在box01上（黃色長方體）。選中box01，單擊"創建"命令面板，在下拉列表框中選擇"復合對象"項。點擊"布爾"按鈕，在視圖中選擇cylinder01，于是在box01上挖了個洞作為窗口，如圖2所示。

圖：在box01上挖了個洞作為窗口

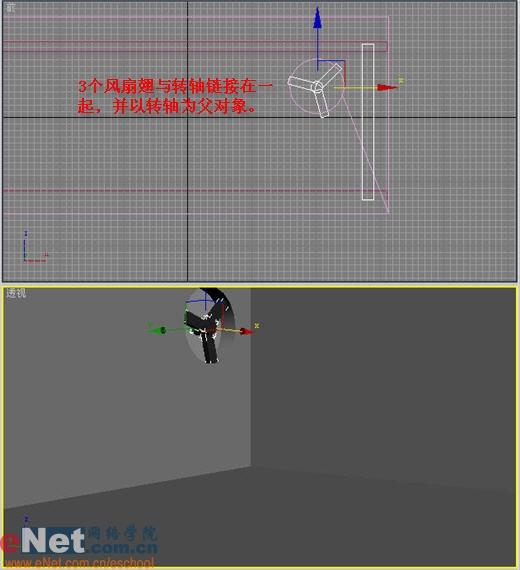

　　3、點擊"創建"命令面板中的"幾何體"按鈕，單擊"圓柱體"工具按鈕，在前面視圖中繪制一個cylinder02；單擊"長方體"工具按鈕，在前面視圖中拖動鼠標繪制出3個長方體box05、box06、box07，將它們匯合在一起放置在窗口，如圖3所示。

圖：在前面視圖中拖動鼠標繪制出3個長方體，將之匯合在一起放置在窗口

小提示：分別選中box05、box06、box07，點擊工具欄上的"選擇并鏈接"按鈕鏈接到cylinder02（轉軸）上，這樣當設定轉軸旋轉時，3個長方體也跟著轉。

　　4、單擊"創建"命令面板，單擊"燈光"按鈕進入創建燈光命令面板，在下拉列表中選擇"標準"項，單擊"目標聚光燈"按鈕，在視圖中繪制1盞spot01，如圖4所示。

圖：在視圖中繪制1盞spot01

　　小提示：因為場景的色調比較暗，因此我們再創建一個泛燈光omni01，配合表現體積光的效果，但不應將環境光調得太高。

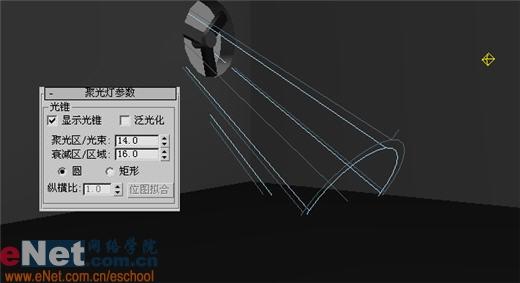

　　5、選中spot01，點擊"修改"命令面板，打開"聚燈光參數"卷展欄，修改其光區參數等，如圖5所示。

圖：打開"聚燈光參數"卷展欄，修改其光區參數等

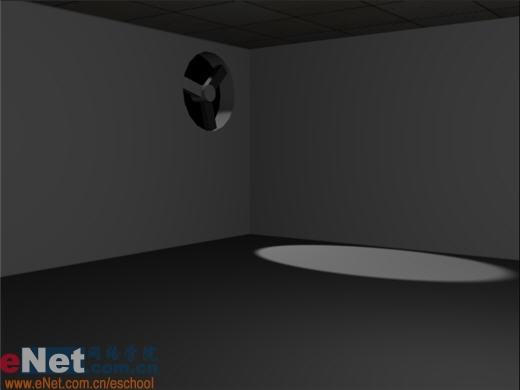

　　6、單擊工具欄上的"快速渲染"按鈕，此時的效果如圖6所示。

圖：單擊工具欄上的"快速渲染"按鈕

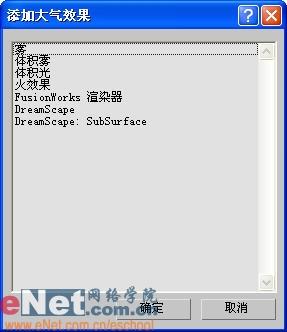

　　7、單擊"渲染"菜單中的"環境"命令，打開其屬性窗口，單擊"大氣"卷展欄下的"添加"按鈕，在彈出的"添加大氣效果"窗口中，選擇"體積光"項，并單擊確定。如圖7所示。

圖：添加大氣效果

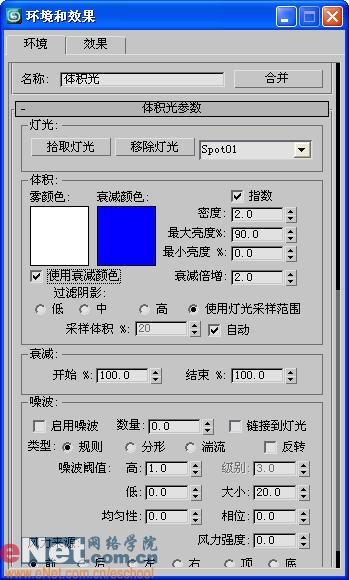

8、選擇"體積光"項，展開"體積光參數"卷展欄，單擊"燈光"欄中的"拾取燈光"按鈕，在視圖中選擇spot01，然后修改相關參數，如圖8所示。

圖：環境和效果設置

　　小提示："霧顏色"色塊用于設置形成燈光體積霧的顏色；"衰減顏色"色塊用于設置衰減區內霧的顏色；選擇"指數"復選框后，系統將跟蹤距離以指數方式計算光線密度的增量，否則會以線性計算；"密度"是指霧的濃度。

　　9、單擊工具欄上的"快速渲染"，可以看到效果如圖9所示。

圖：單擊工具欄上的"快速渲染"

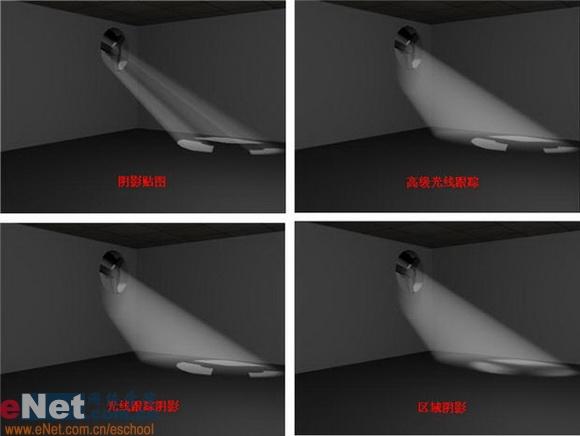

　　小提示：已經產生漫反射效果，但還沒有產生風扇遮擋后的效果，需要打開燈光的投影參數，選擇spot01，在修改面板中的"常規參數"欄下勾選"陰影"啟用。這里應選擇"陰影貼圖"項，才會產生較好的光柱效果，如圖10所示。

圖：選擇"陰影貼圖"項

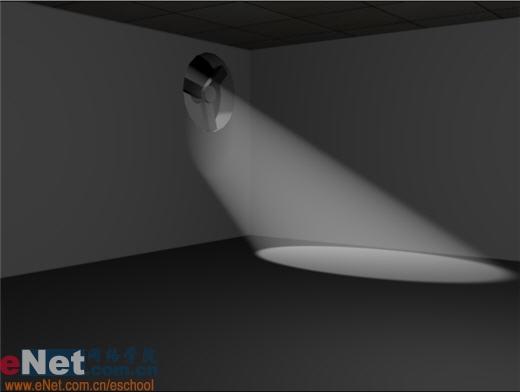

　　10、選中風扇轉軸cylinder02，將動畫滑竿移到100幀處，點擊左下角的"自動關鍵點"按鈕，用工具欄上的"選擇并旋轉"按鈕旋轉轉軸，記錄轉動過程，單擊"自動關鍵點"完成創建。 11、最終點擊"播放動畫"按鈕看到光線透過旋轉的風扇射到屋內形成的光柱效果，截其一幀，如圖11所示。

圖：最終效果

教程完畢，謝謝大家觀看！
